虹吸雨排水施工方案(完整版)

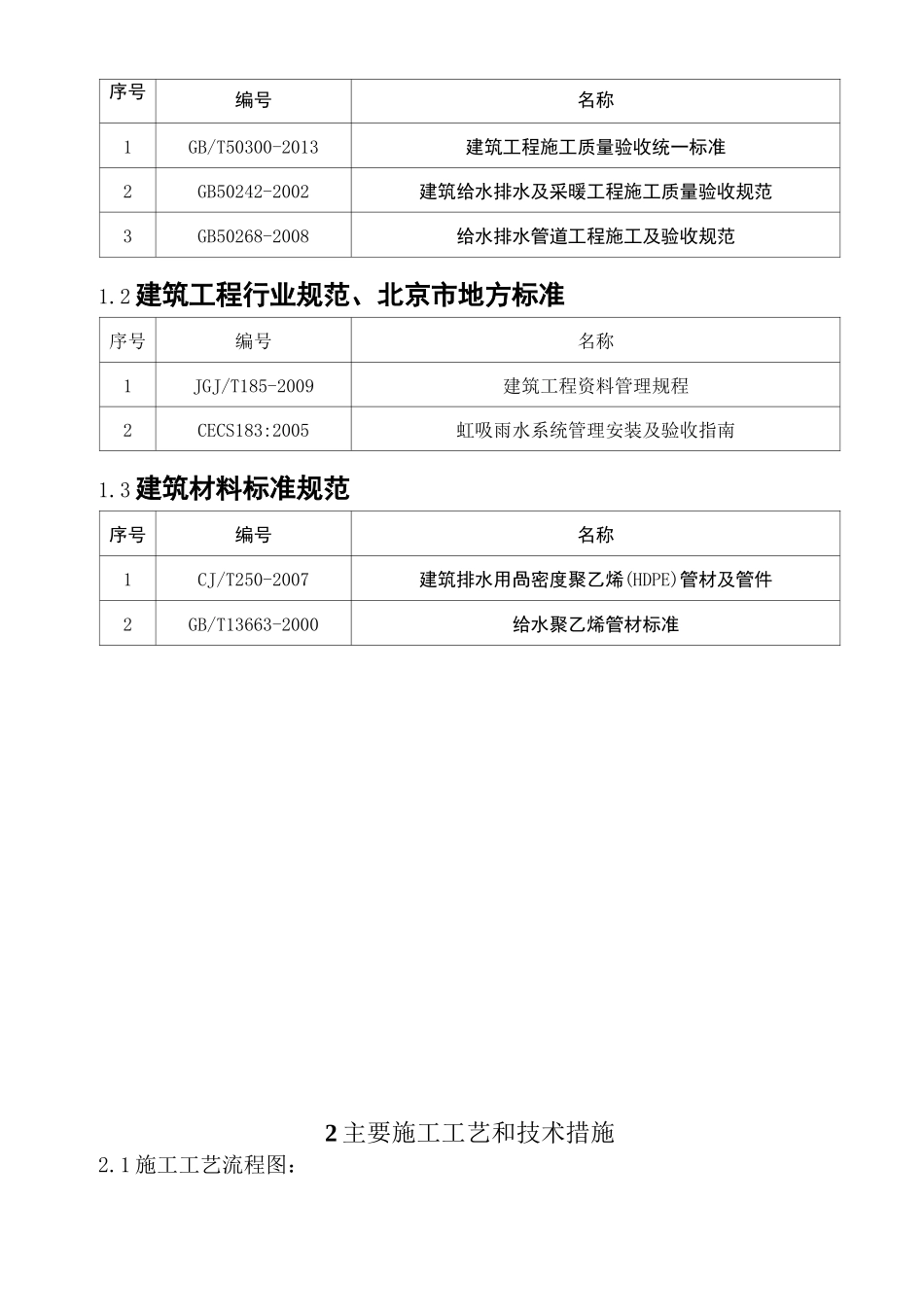

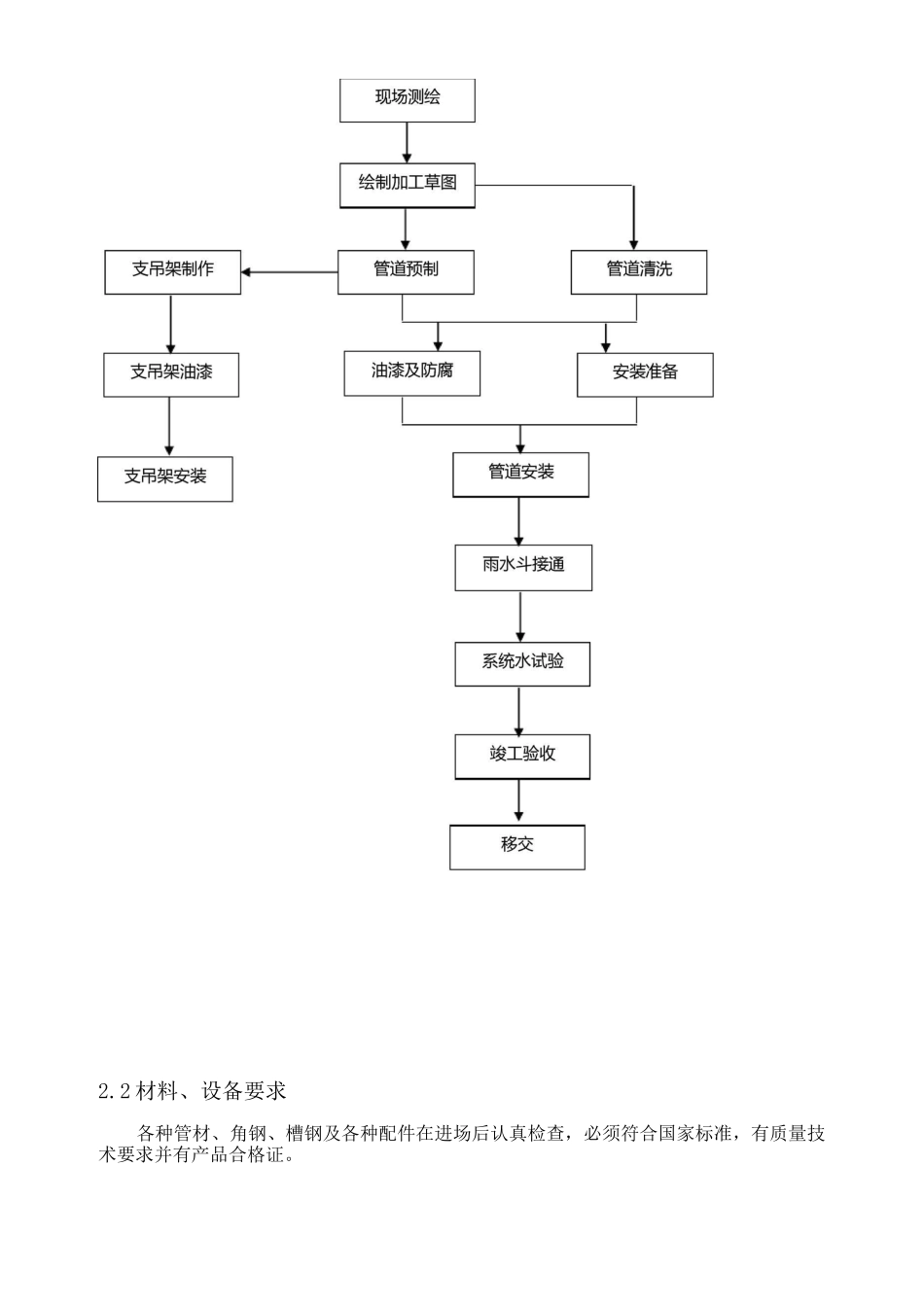

1 编制依据1.1 建筑工程施工国家标准序号编号名称1GB/T50300-2013建筑工程施工质量验收统一标准2GB50242-2002建筑给水排水及采暖工程施工质量验收规范3GB50268-2008给水排水管道工程施工及验收规范1.2 建筑工程行业规范、北京市地方标准序号编号名称1JGJ/T185-2009建筑工程资料管理规程2CECS183:2005虹吸雨水系统管理安装及验收指南1.3 建筑材料标准规范序号编号名称1CJ/T250-2007建筑排水用咼密度聚乙烯(HDPE)管材及管件2GB/T13663-2000给水聚乙烯管材标准2 主要施工工艺和技术措施2.1 施工工艺流程图：2.2 材料、设备要求各种管材、角钢、槽钢及各种配件在进场后认真检查，必须符合国家标准，有质量技术要求并有产品合格证。2.3 孔洞及预埋铁件2.3.1 凡属预制墙板楼板需要剔孔洞，必须在装修或抹灰前剔凿，其直径与管外径的间隙不得超过 30mm,遇有剔混凝土空心楼板肋或断钢筋，必须先征得有关部门的同意及采取相应补救措施后，方可剔凿。2.3.2 竖井剔凿时应先与结构工程师确认后再进行剔凿。剔凿过程中应注意隔墙保护，并严禁夜间施工。2.4 系统安装2.4.1 雨水斗的安装雨水斗在不锈钢天沟的安装1）在钢天沟上测量定位、开孔；2）底盘采用焊接方式安装，如下图：铝合金空气挡板CL'F■.|-—~fl■由丨\''|—不锈钢天沟焊接一；丨•一焊接!—不锈钢底盘-—雨水斗在不锈钢天沟安装示意3）安装空气挡板模压环备注：空气挡板的安装是在系统验收后，由虹吸设计技术中心对该系统进行功能确认后安装。2.4.1.1 土建施工时在天面雨水斗安装位置留孔（DN100 留① 200 孑 L）,安装时将不锈钢底盘平放在孔的正上方（确保底盘与面板顶面标高一致），同时封堵尾管与孔之间的空隙。2.4.1.2 在混凝土封堵完成后，土建方制作防水，同时保证防水层施工不要超过规定的界限（见下图）。防水卷材模板WATERPROOFINGMEMBRANETnARrs-i^nrTAii防水层°F 防水层截止位置斥.Jk/:-RCROOFSLABTOENGR^SDETAIL钢筋混凝土板(BYOTHERS)2.4.1.3 夹圈安装:在防水施工后找平施工前，安装夹圈。如下图:2.4.1.4 找平:CLAMPINGWINGTTP匚口CiJFIhlC防水层孑WAI[:斤 PPOOF1MGHEMER4NE庁 TOARCH'SDETAJL匕(BYOTHEPS)截止位L*1—防水・-A¥•b-.V钢筋混凝土板EJASEFEITOENCR'SDETAIL(BYOTHERS]找平施工做到夹圈的边缘（土建方施工）。见下图2.4.1.5 安装空气挡板：在屋面工程结束后，虹吸管路系统安装、验收完成后，由虹吸设计技术中心对该系统进行功能确认后安装。2.4...
