填料塔的原理及结构,一看就懂!VIP专享

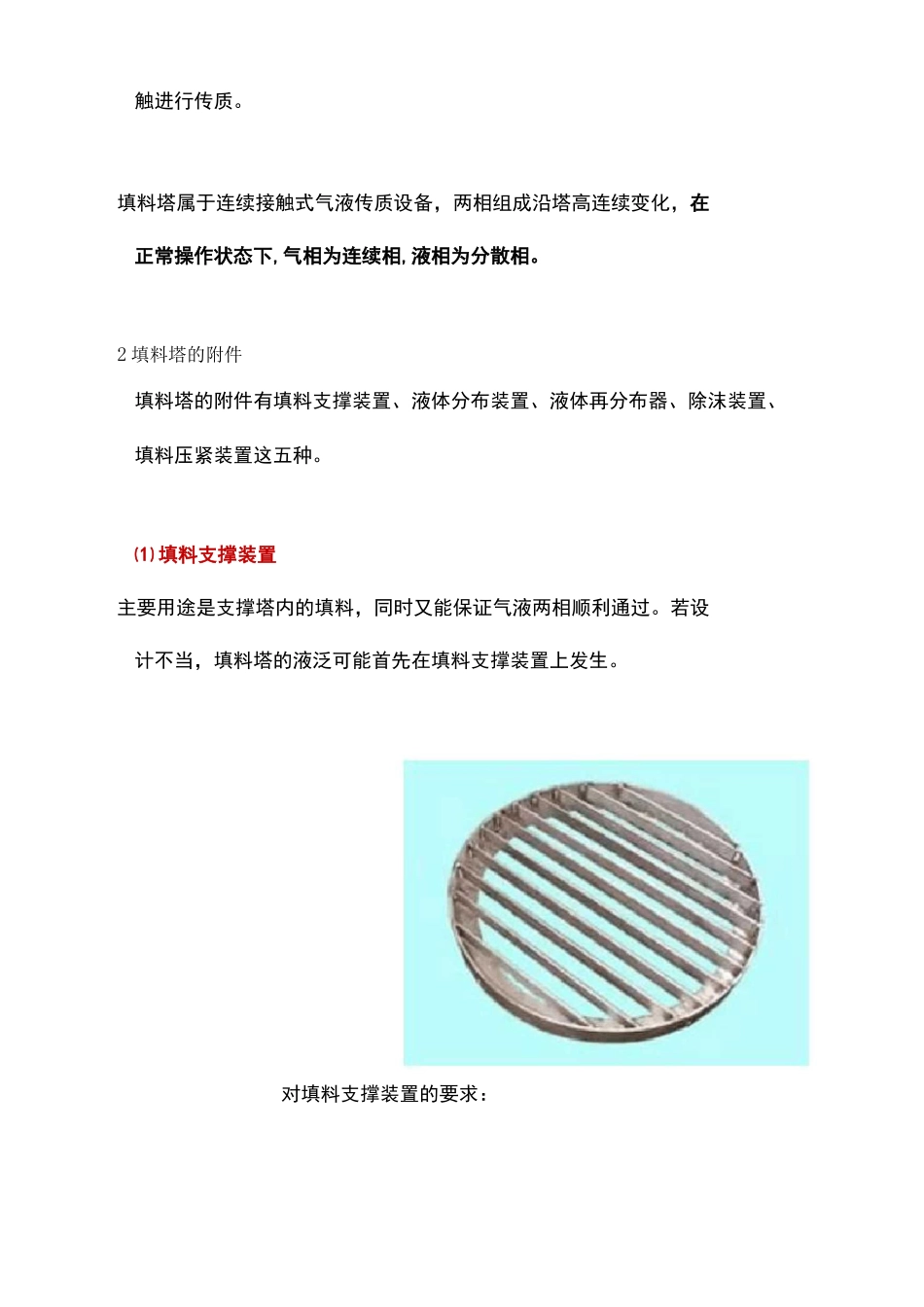

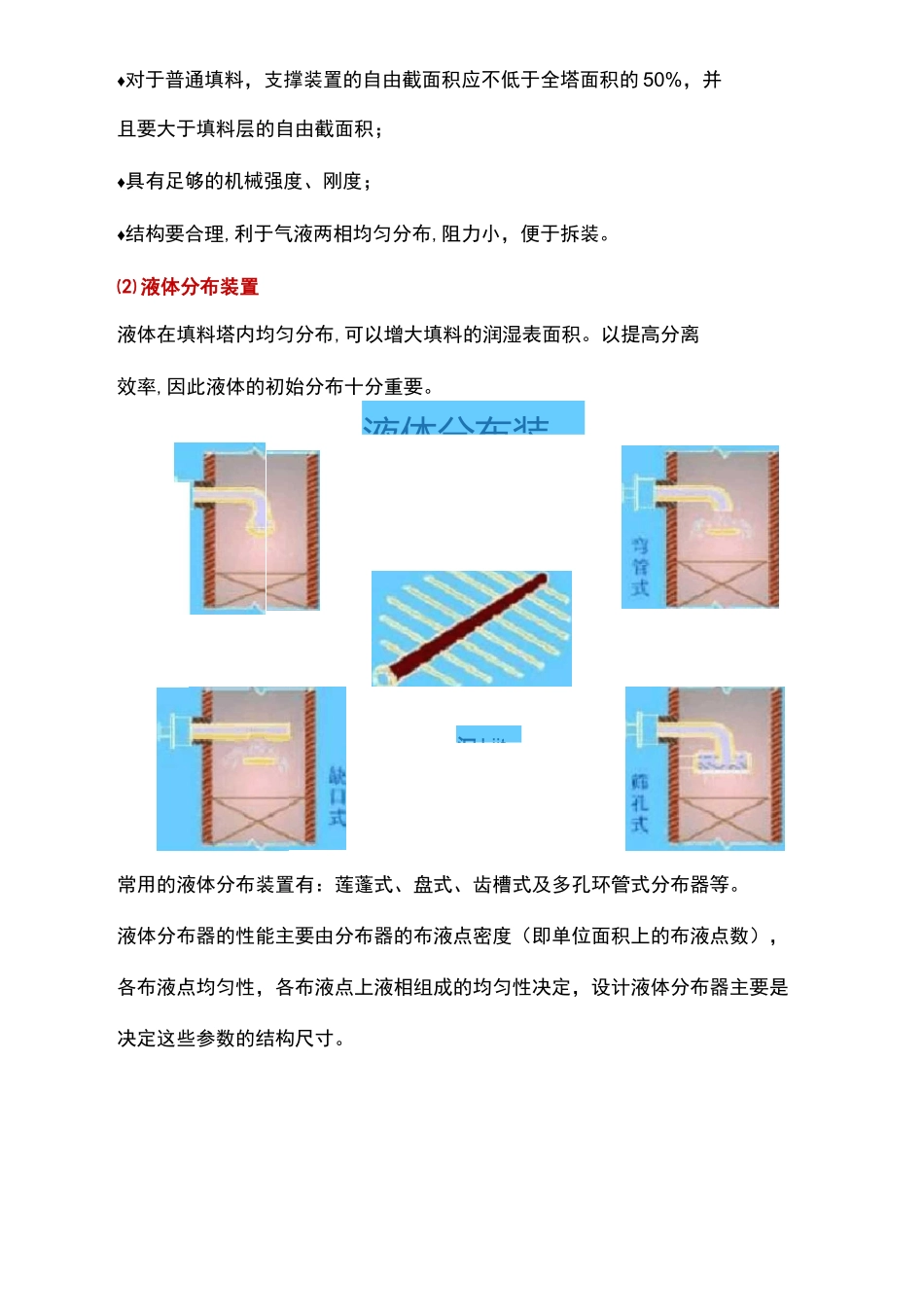

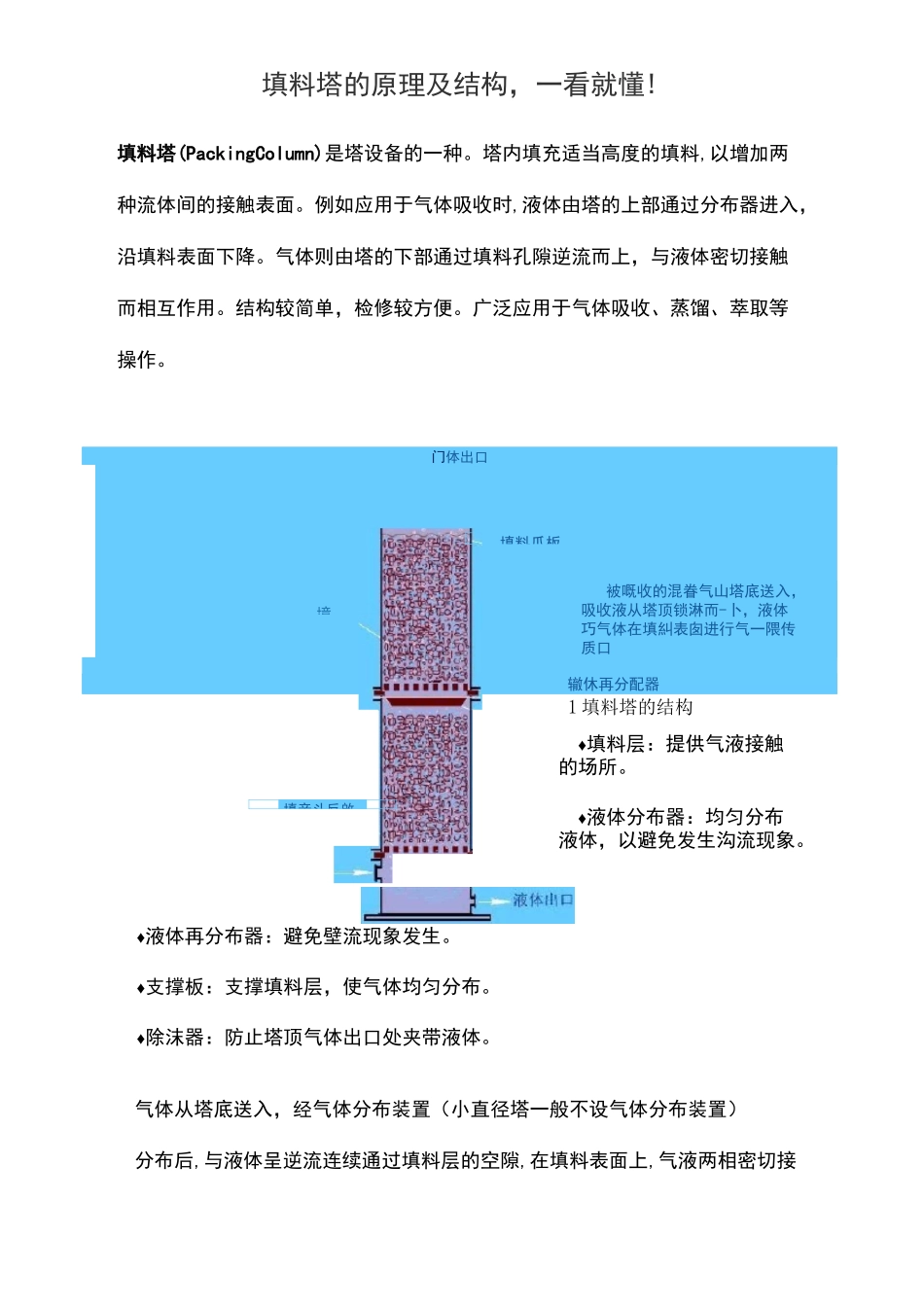

填料吸收液儒分布器填料塔的原理及结构，一看就懂!填料塔(PackingColumn)是塔设备的一种。塔内填充适当高度的填料,以增加两种流体间的接触表面。例如应用于气体吸收时,液体由塔的上部通过分布器进入，沿填料表面下降。气体则由塔的下部通过填料孔隙逆流而上，与液体密切接触而相互作用。结构较简单，检修较方便。广泛应用于气体吸收、蒸馏、萃取等操作。门体出口被嘅收的混眷气山塔底送入，吸收液从塔顶锁淋而-卜，液体巧气体在填糾表囱进行气一隈传质口辙休再分配器1 填料塔的结构♦填料层：提供气液接触的场所。♦液体分布器：均匀分布液体，以避免发生沟流现象。♦液体再分布器：避免壁流现象发生。♦支撑板：支撑填料层，使气体均匀分布。♦除沫器：防止塔顶气体出口处夹带液体。气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后,与液体呈逆流连续通过填料层的空隙,在填料表面上,气液两相密切接境填亲斗反啟填料爪板触进行传质。填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下,气相为连续相,液相为分散相。2 填料塔的附件填料塔的附件有填料支撑装置、液体分布装置、液体再分布器、除沫装置、填料压紧装置这五种。⑴ 填料支撑装置主要用途是支撑塔内的填料，同时又能保证气液两相顺利通过。若设计不当，填料塔的液泛可能首先在填料支撑装置上发生。对填料支撑装置的要求：液体分布装♦对于普通填料，支撑装置的自由截面积应不低于全塔面积的 50%，并且要大于填料层的自由截面积；♦具有足够的机械强度、刚度；♦结构要合理,利于气液两相均匀分布,阻力小，便于拆装。⑵ 液体分布装置液体在填料塔内均匀分布,可以增大填料的润湿表面积。以提高分离效率,因此液体的初始分布十分重要。常用的液体分布装置有：莲蓬式、盘式、齿槽式及多孔环管式分布器等。液体分布器的性能主要由分布器的布液点密度（即单位面积上的布液点数），各布液点均匀性，各布液点上液相组成的均匀性决定，设计液体分布器主要是决定这些参数的结构尺寸。汩 Liit可用对液体分布器的选型和设计,—般要求：液体分布要均匀；自由截面率要大；操作弹性大；不易堵塞，不易引起雾沫夹带及起泡等；种材料制作，且操作安装方便，容易调整水平。⑶ 液体再分装置液体再分装置作用是减小壁流现象。壁流现象：在乱堆填料层内存在的液体逐渐流向塔壁的现象。在填料层内每隔一定高度设置液体再分布装置。常用的液体再分装置有：...
