高压旋喷桩静载试验方案

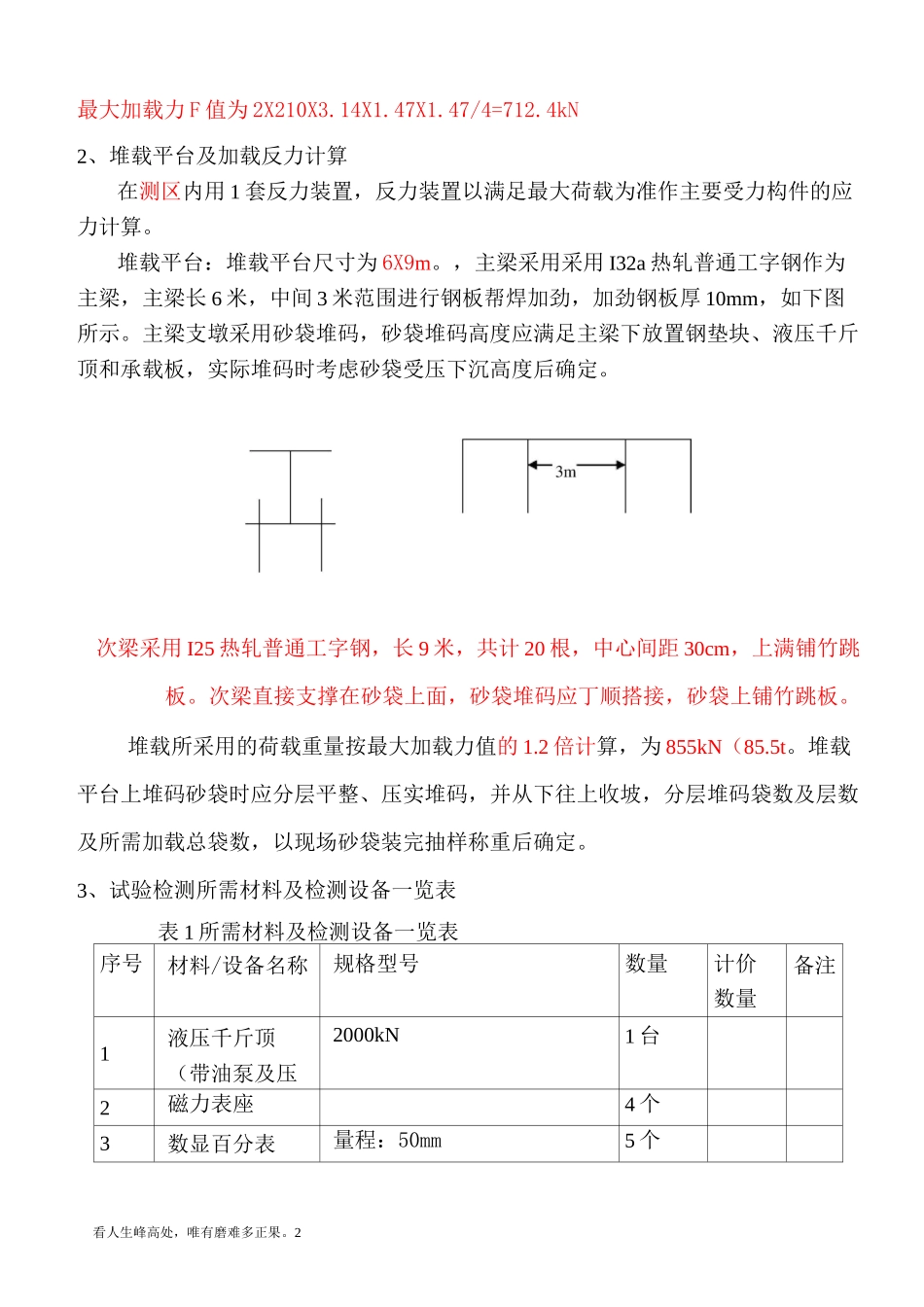

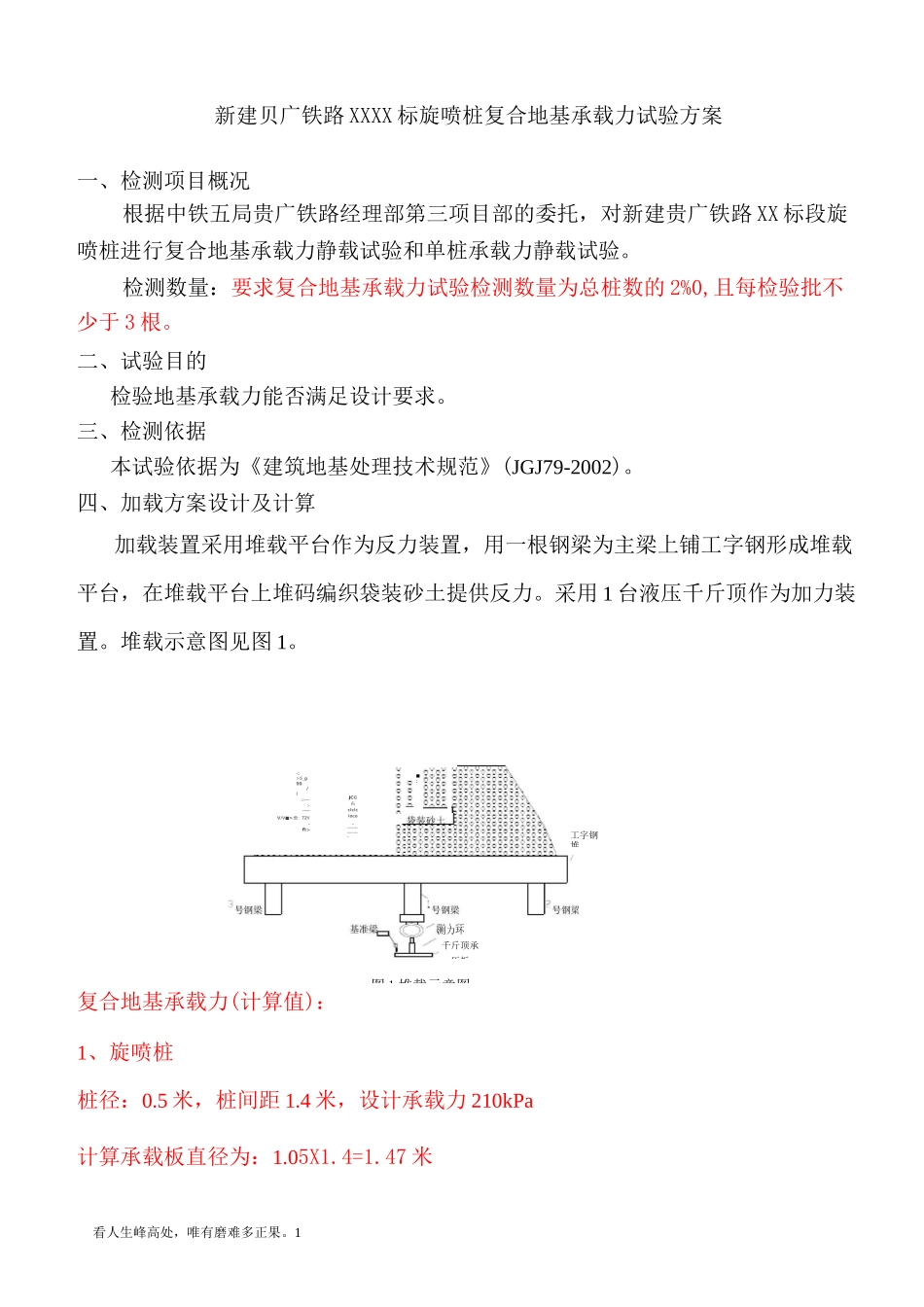

看人生峰高处，唯有磨难多正果。1-::>5_ggg/I:::----:------V/V■>:曽：72V-fl::-JCG右clclcloco_---------------新建贝广铁路 XXXX 标旋喷桩复合地基承载力试验方案一、检测项目概况根据中铁五局贵广铁路经理部第三项目部的委托，对新建贵广铁路 XX 标段旋喷桩进行复合地基承载力静载试验和单桩承载力静载试验。检测数量：要求复合地基承载力试验检测数量为总桩数的 2%0,且每检验批不少于 3 根。二、试验目的检验地基承载力能否满足设计要求。三、检测依据本试验依据为《建筑地基处理技术规范》(JGJ79-2002)。四、加载方案设计及计算加载装置采用堆载平台作为反力装置，用一根钢梁为主梁上铺工字钢形成堆载平台，在堆载平台上堆码编织袋装砂土提供反力。采用 1 台液压千斤顶作为加力装置。堆载示意图见图 1。复合地基承载力(计算值)：1、旋喷桩桩径：0.5 米，桩间距 1.4 米，设计承载力 210kPa计算承载板直径为：1.05X1.4=1.47 米:■:工字钢堆测力环千斤顶承压板图 1 堆载示意图看人生峰高处，唯有磨难多正果。2最大加载力 F 值为 2X210X3.14X1.47X1.47/4=712.4kN2、堆载平台及加载反力计算在测区内用 1 套反力装置，反力装置以满足最大荷载为准作主要受力构件的应力计算。堆载平台：堆载平台尺寸为 6X9m。，主梁采用采用 I32a 热轧普通工字钢作为主梁，主梁长 6 米，中间 3 米范围进行钢板帮焊加劲，加劲钢板厚 10mm，如下图所示。主梁支墩采用砂袋堆码，砂袋堆码高度应满足主梁下放置钢垫块、液压千斤顶和承载板，实际堆码时考虑砂袋受压下沉高度后确定。次梁采用 I25 热轧普通工字钢，长 9 米，共计 20 根，中心间距 30cm，上满铺竹跳板。次梁直接支撑在砂袋上面，砂袋堆码应丁顺搭接，砂袋上铺竹跳板。堆载所采用的荷载重量按最大加载力值的 1.2 倍计算，为 855kN（85.5t。堆载平台上堆码砂袋时应分层平整、压实堆码，并从下往上收坡，分层堆码袋数及层数及所需加载总袋数，以现场砂袋装完抽样称重后确定。3、试验检测所需材料及检测设备一览表表 1 所需材料及检测设备一览表序号材料/设备名称规格型号数量计价数量备注1液压千斤顶（带油泵及压力表）2000kN1 台2磁力表座4 个3数显百分表量程：50mm5 个看人生峰高处，唯有磨难多正果。34钢垫块边长 400mm 正方形，板厚 25mm2 块5钢垫块边长 300m 正方形，板厚 252 块6承压板 1圆形钢板直径 1.47m,板厚 251 块7何载砂85.5 吨8主梁I3...
