低压开关柜装配工艺规范

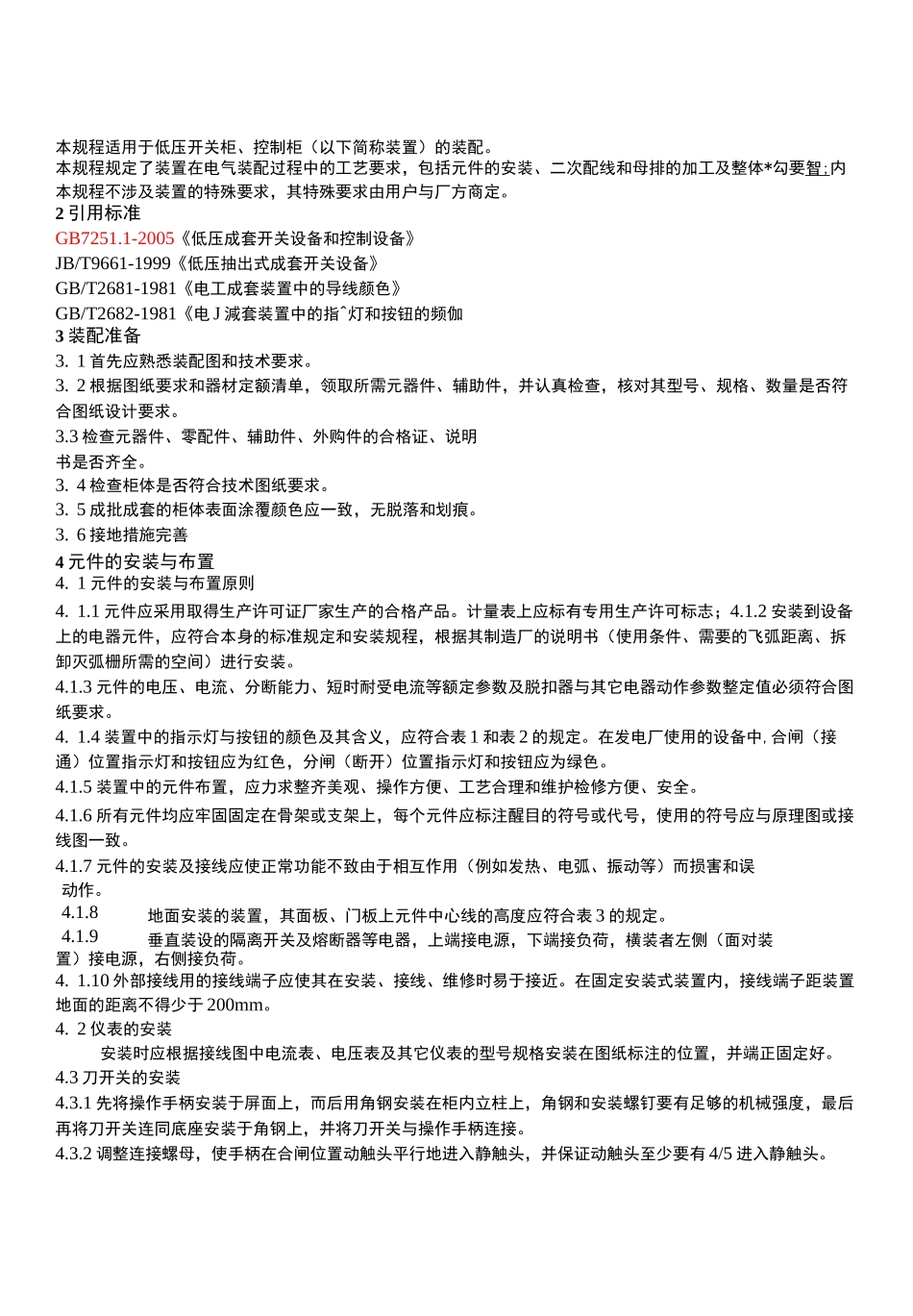

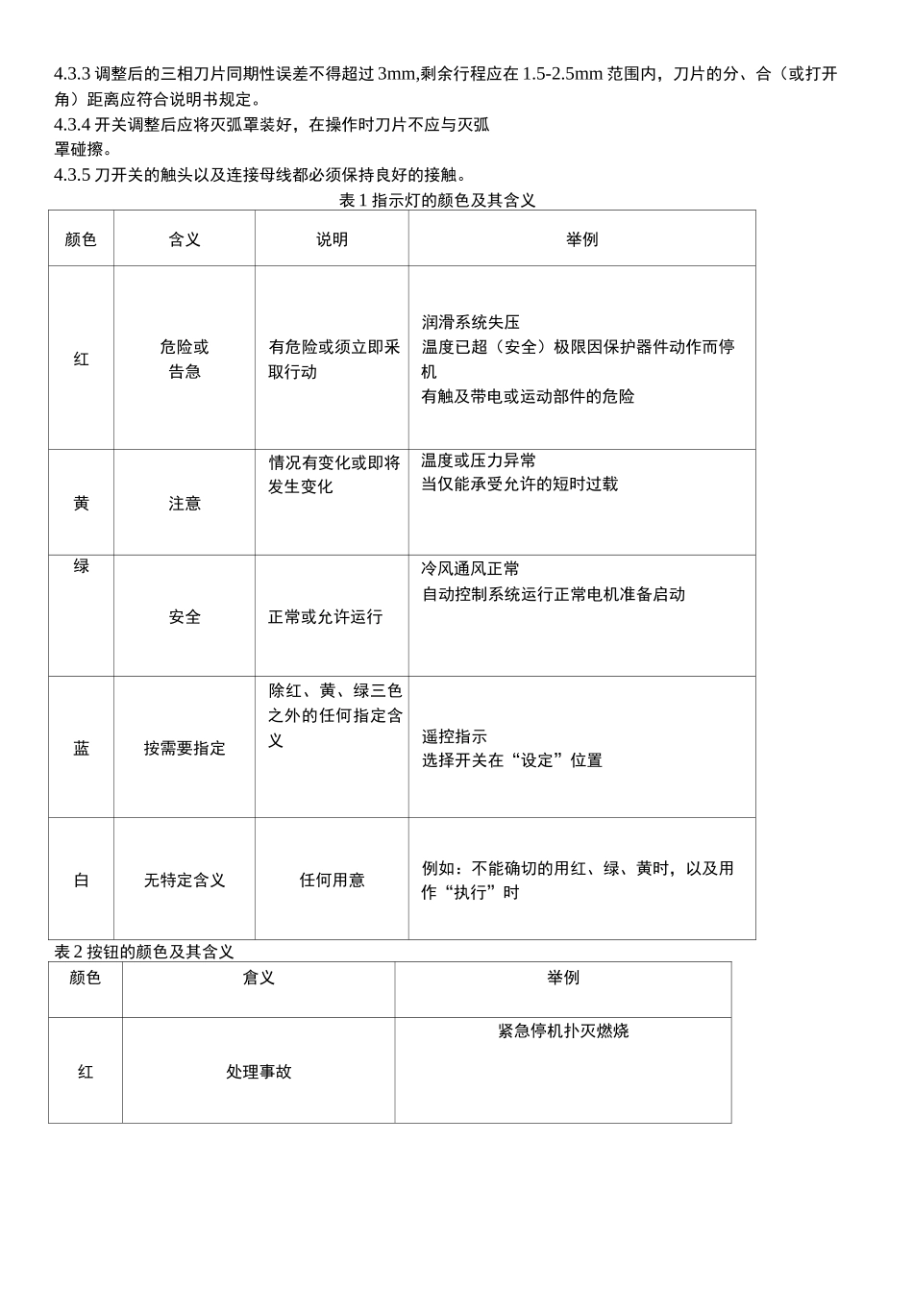

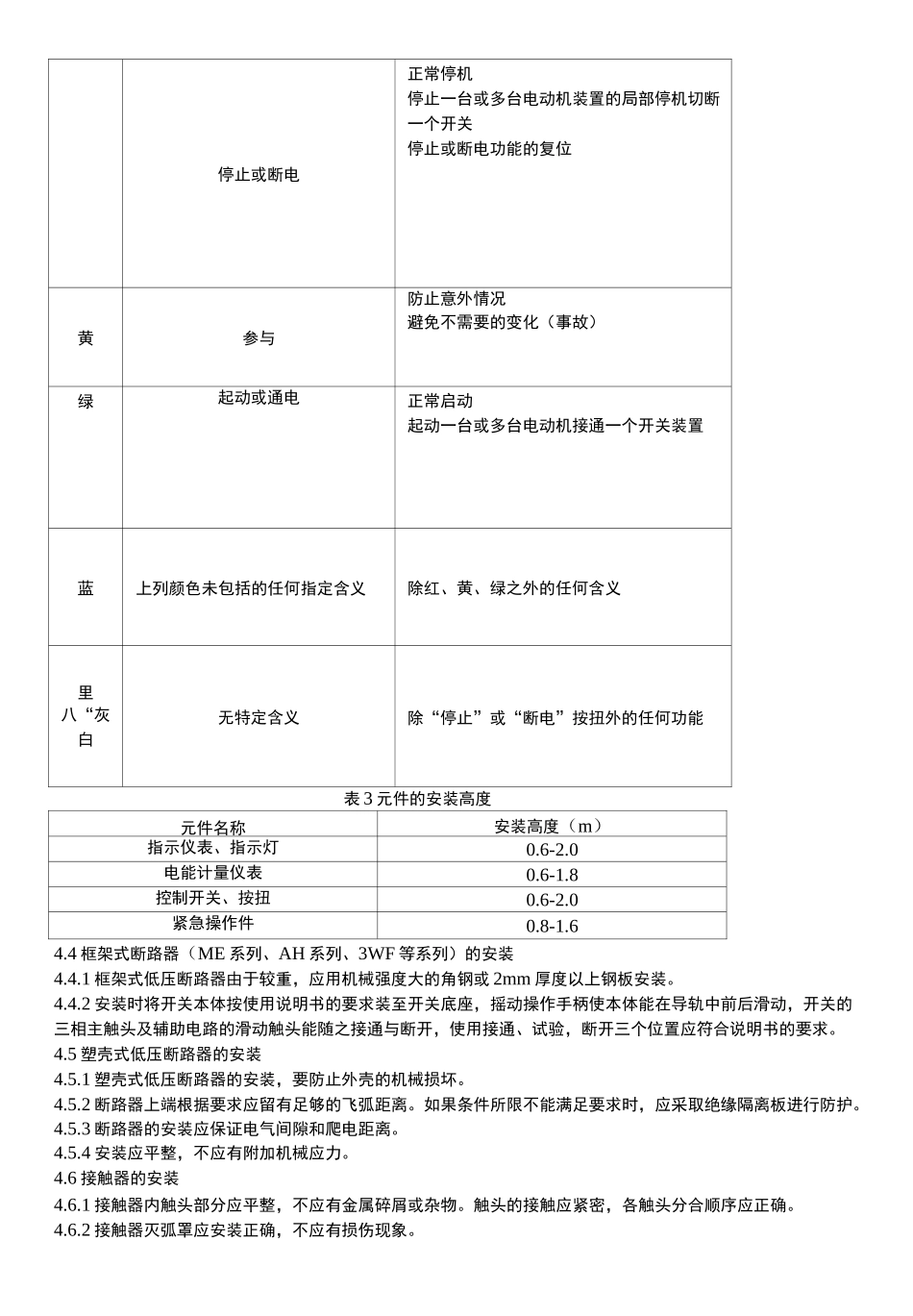

本规程适用于低压开关柜、控制柜（以下简称装置）的装配。本规程规定了装置在电气装配过程中的工艺要求，包括元件的安装、二次配线和母排的加工及整体*勾要智 ; 内本规程不涉及装置的特殊要求，其特殊要求由用户与厂方商定。2 引用标准GB7251.1-2005《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》GB/T2681-1981《电工成套装置中的导线颜色》GB/T2682-1981《电 J 減套装置中的指^灯和按钮的频伽3 装配准备3. 1 首先应熟悉装配图和技术要求。3. 2 根据图纸要求和器材定额清单，领取所需元器件、辅助件，并认真检查，核对其型号、规格、数量是否符合图纸设计要求。3.3 检查元器件、零配件、辅助件、外购件的合格证、说明书是否齐全。3. 4 检查柜体是否符合技术图纸要求。3. 5 成批成套的柜体表面涂覆颜色应一致，无脱落和划痕。3. 6 接地措施完善4 元件的安装与布置4. 1 元件的安装与布置原则4. 1.1 元件应采用取得生产许可证厂家生产的合格产品。计量表上应标有专用生产许可标志；4.1.2 安装到设备上的电器元件，应符合本身的标准规定和安装规程，根据其制造厂的说明书（使用条件、需要的飞弧距离、拆卸灭弧栅所需的空间）进行安装。4.1.3 元件的电压、电流、分断能力、短时耐受电流等额定参数及脱扣器与其它电器动作参数整定值必须符合图纸要求。4. 1.4 装置中的指示灯与按钮的颜色及其含义，应符合表 1 和表 2 的规定。在发电厂使用的设备中,合闸（接通）位置指示灯和按钮应为红色，分闸（断开）位置指示灯和按钮应为绿色。4.1.5 装置中的元件布置，应力求整齐美观、操作方便、工艺合理和维护检修方便、安全。4.1.6 所有元件均应牢固固定在骨架或支架上，每个元件应标注醒目的符号或代号，使用的符号应与原理图或接线图一致。4.1.7 元件的安装及接线应使正常功能不致由于相互作用（例如发热、电弧、振动等）而损害和误动作。4.1.84.1.9地面安装的装置，其面板、门板上元件中心线的高度应符合表 3 的规定。垂直装设的隔离开关及熔断器等电器，上端接电源，下端接负荷，横装者左侧（面对装置）接电源，右侧接负荷。4. 1.10 外部接线用的接线端子应使其在安装、接线、维修时易于接近。在固定安装式装置内，接线端子距装置地面的距离不得少于 200mm。4. 2 仪表的安装安装时应根据接线图中电流表、电压表及其它仪表的型号规格安装在图纸标注的位置，并端正固定好。4.3 刀开关的安装4...
