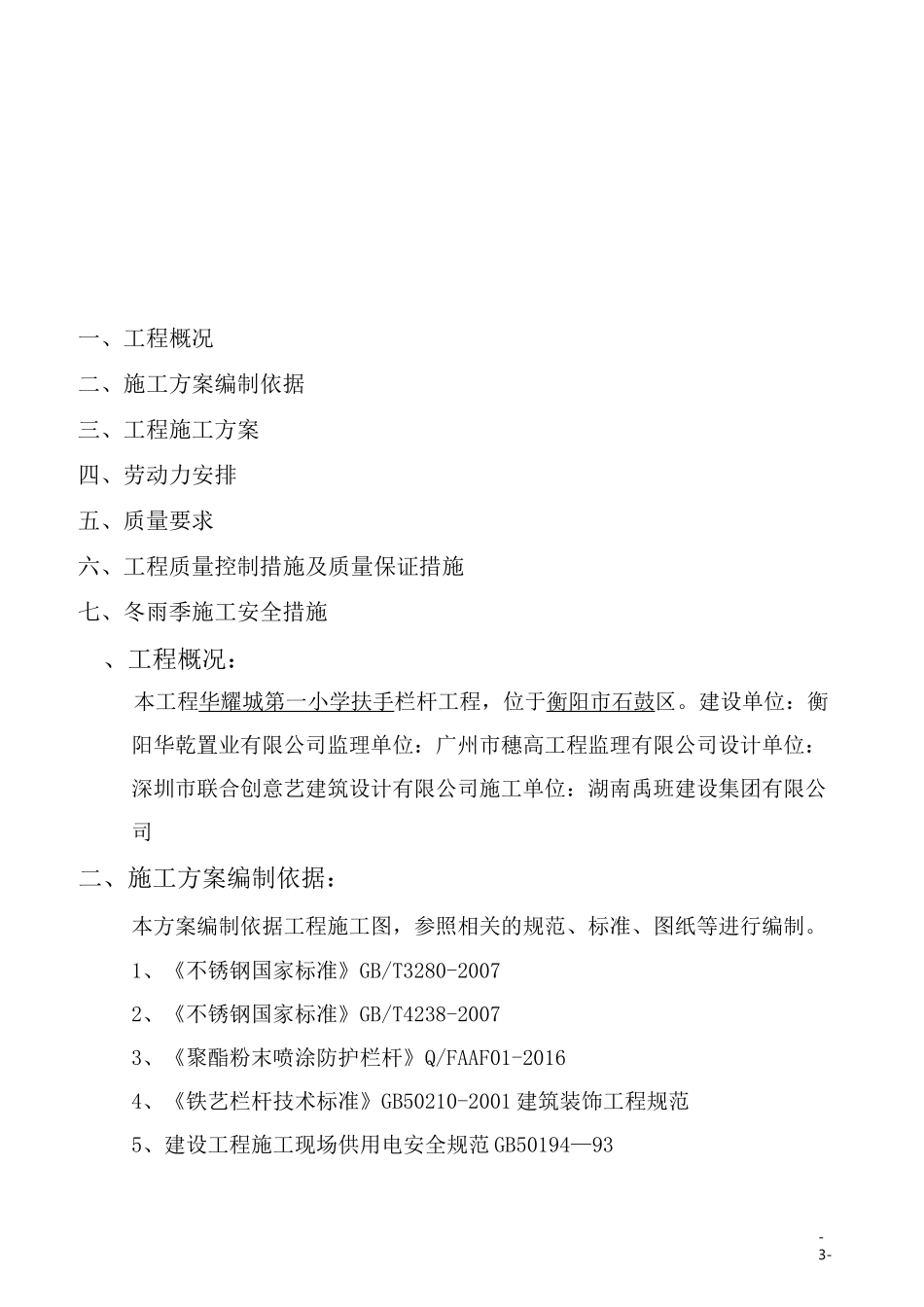

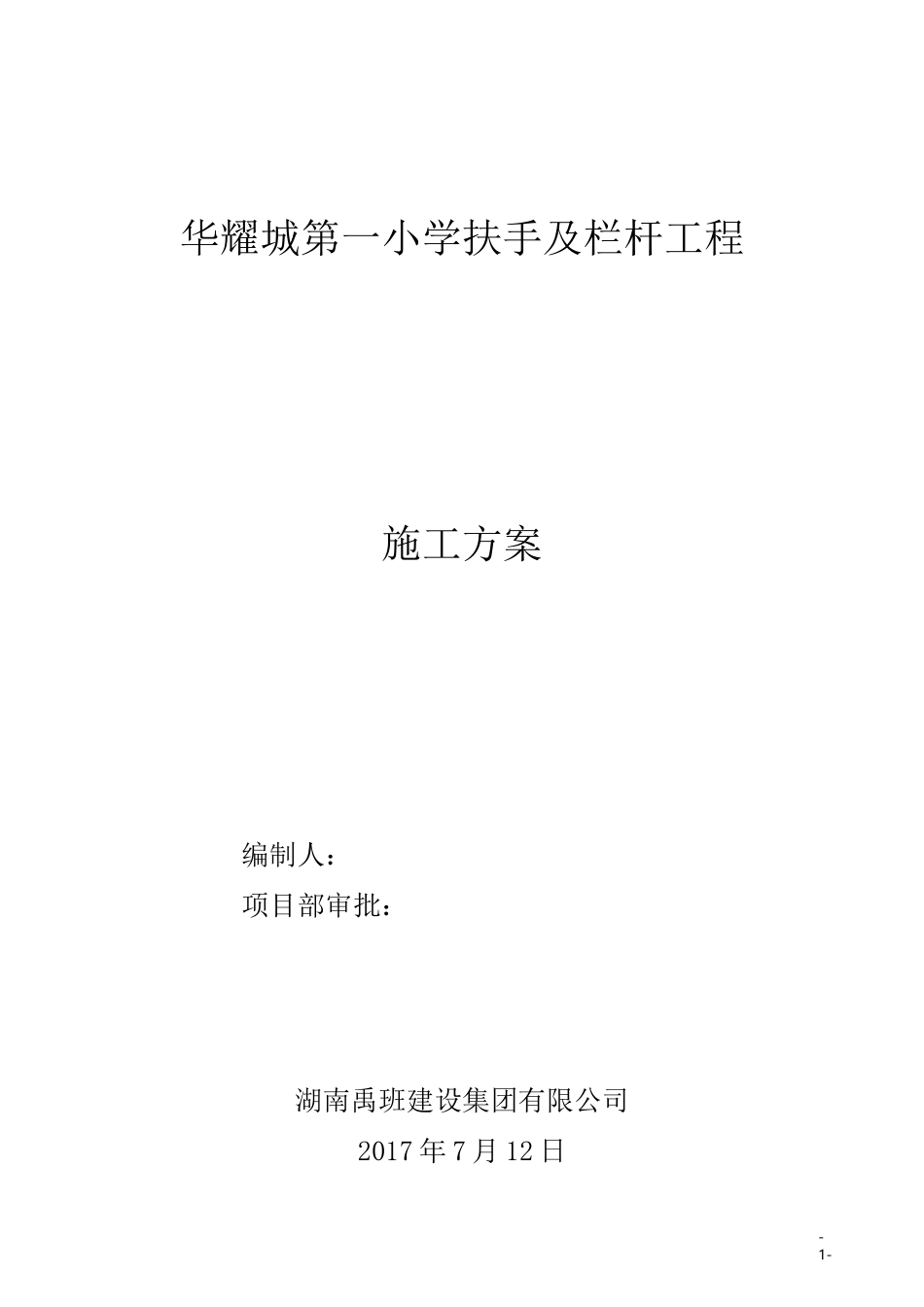

-1-华耀城第一小学扶手及栏杆工程施工方案编制人:项目部审批:湖南禹班建设集团有限公司2017 年 7 月 12 日-3-一、工程概况二、施工方案编制依据三、工程施工方案四、劳动力安排五、质量要求六、工程质量控制措施及质量保证措施七、冬雨季施工安全措施、工程概况:本工程华耀城第一小学扶手栏杆工程,位于衡阳市石鼓区。建设单位:衡阳华乾置业有限公司监理单位:广州市穗高工程监理有限公司设计单位:深圳市联合创意艺建筑设计有限公司施工单位:湖南禹班建设集团有限公司二、施工方案编制依据:本方案编制依据工程施工图,参照相关的规范、标准、图纸等进行编制。1、《不锈钢国家标准》GB/T3280-20072、《不锈钢国家标准》GB/T4238-20073、《聚酯粉末喷涂防护栏杆》Q/FAAF01-20164、《铁艺栏杆技术标准》GB50210-2001 建筑装饰工程规范5、建设工程施工现场供用电安全规范 GB50194—93-4-6、施工现场临时用电安全技术规范 JGJ46—20057、建筑施工机械使用安全技术规程 JGJ33—20018、建筑施工安全检查标准 JGJ59—999、施工企业安全生产评价标准 JGJ/T77—2003三、工程施工方案:一、扶手栏杆材料的运送、加工、安装;1、材料均由现场实测尺寸后下达材料出库单,由公司统一安排材料运至工地加工、安装;采用汽车运输以减少途中运输时间,成品保护现场设临时仓库以储备现场未加工的原材料,并由专人管理仓库。2、扶手栏杆制作安装工艺流程① 施工前准备 f② 测量 f③ 按尺寸加工 f④ 下料冲孔 f⑤ 栏杆焊接及打磨一⑥聚酯粉末喷涂油漆或不锈钢抛光一⑦包装覆膜、成品保护二、施工准备:-5-0001、材料:按图施工1.1 过道扶手(见图 1):离地净高为 1200mm,面管 100X50X1.2mm、立柱50X50X1.2mm、横杆 50X50X1.0mm、竖杆 30X30X0.8mm图1.2 楼梯扶手(见图 2)抛光),面管① 50X1.2mm、:平直段离地净高 1200mm,不锈钢 304 材质(本色立杆① 20X1.0mm型钢扶手 r 起步、教学不锈钢*50X1.2NM不锈钢淨间距40020013*300^3900*390参图3-6-1.3 护窗扶手(见图 3):铸铁黑色油面管① 60x3.0mm、横管40x25x3.0mm大理石(花閱跖)i : 2wm 1.4 楼梯通窗防护栏杆(见图 3):1.5 窗台低于 900 防护扶手(见图 3):”_ 丁 rw■n, 15X15 镇牧并受瞒潮20X20tttt@125□25X40X3 方制 ?□40X25X3 力侧?@殆 00外做咱繃-7-1.6 室外围墙栏杆(见图 4):离地净高 2000mm,锌钢深灰色立柱 80X80X3.2mm、横...
