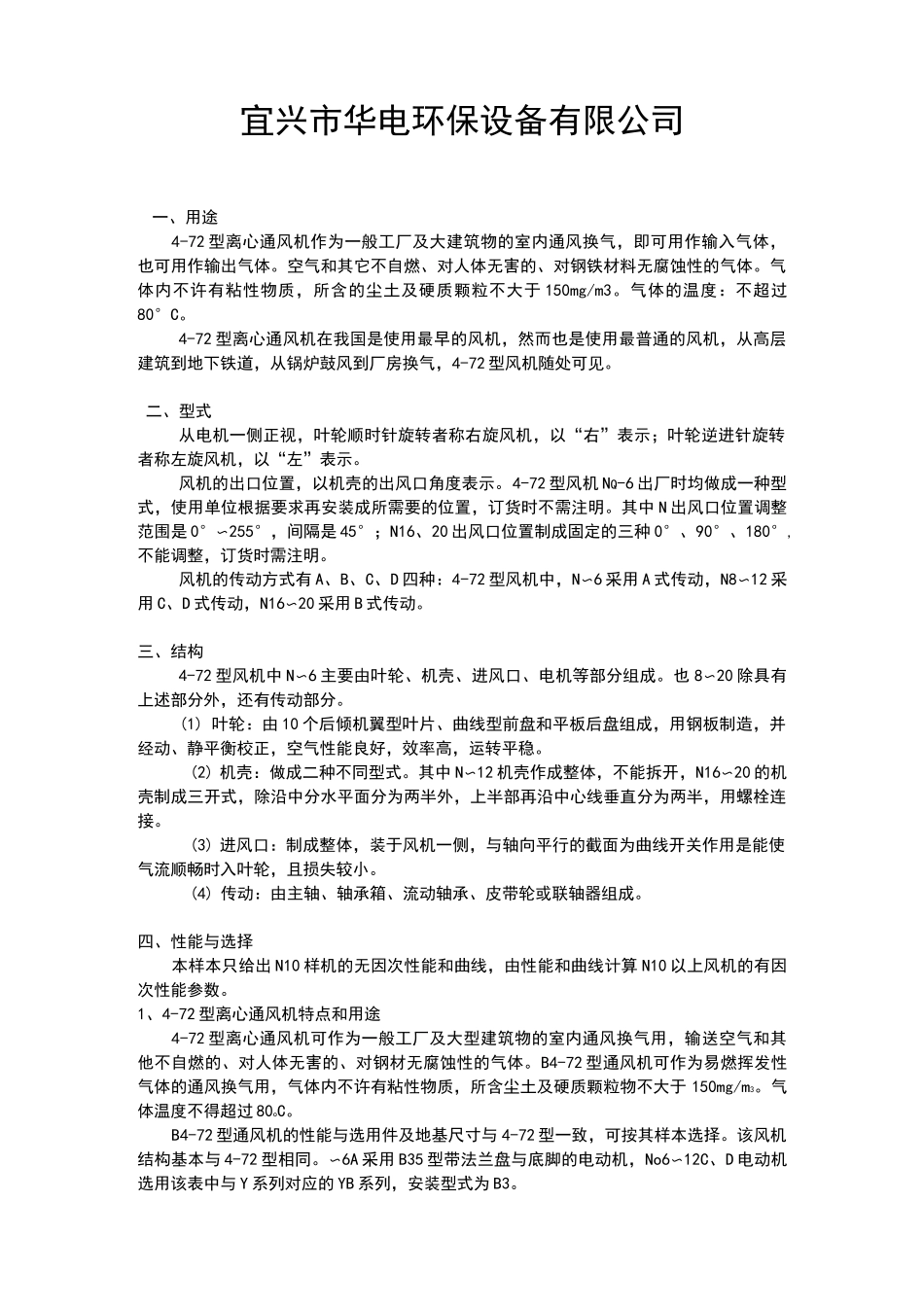

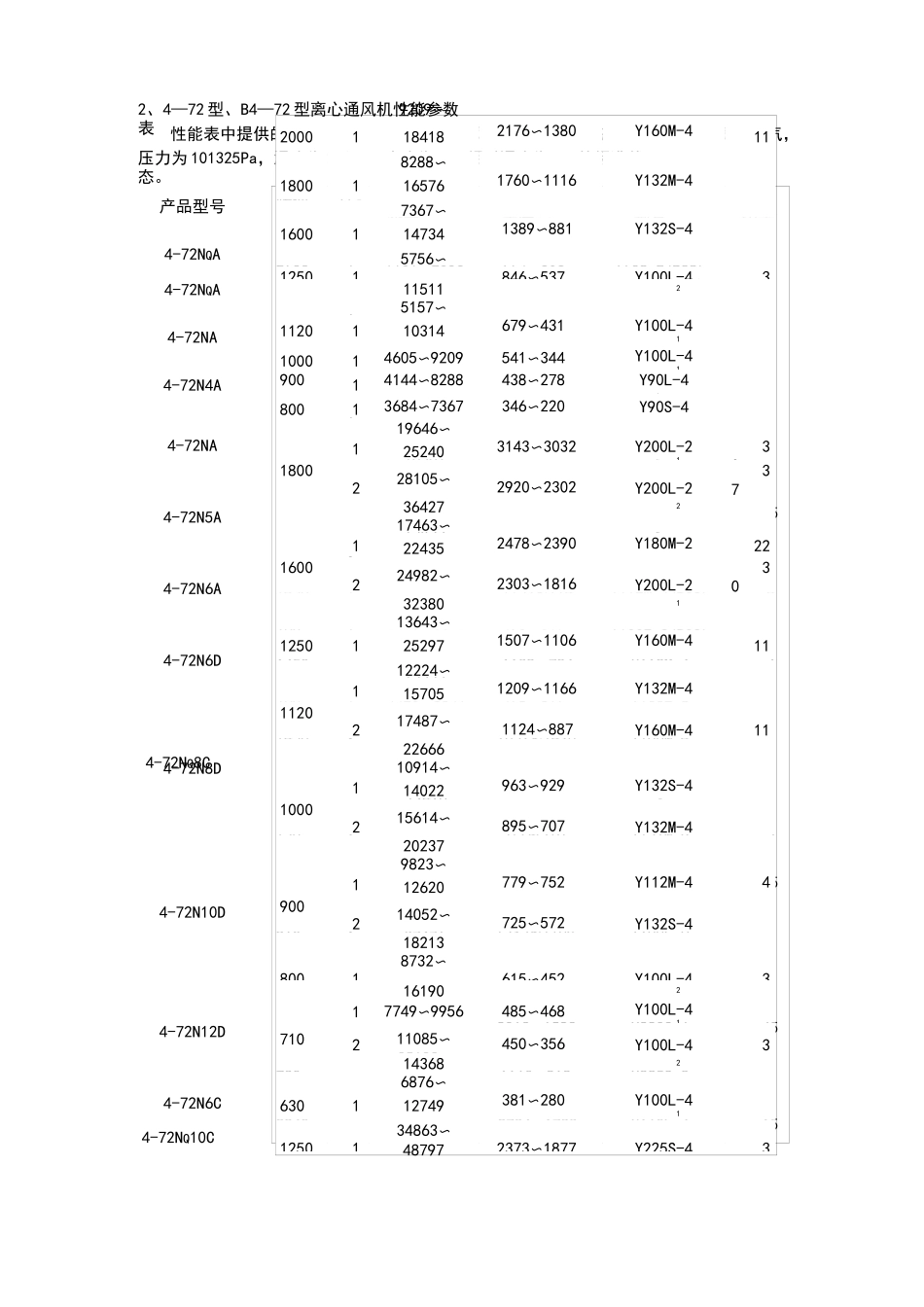

离心通风机使用说明书宜兴市华电环保设备有限公司一、用途4-72 型离心通风机作为一般工厂及大建筑物的室内通风换气，即可用作输入气体，也可用作输出气体。空气和其它不自燃、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质，所含的尘土及硬质颗粒不大于 150mg/m3。气体的温度：不超过80°C。4-72 型离心通风机在我国是使用最早的风机，然而也是使用最普通的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，4-72 型风机随处可见。二、型式从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。风机的出口位置，以机壳的出风口角度表示。4-72 型风机 NQ-6 出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。其中 N 出风口位置调整范围是 0°〜255°，间隔是 45°；N16、20 出风口位置制成固定的三种 0°、90°、180°,不能调整，订货时需注明。风机的传动方式有 A、B、C、D 四种：4-72 型风机中，N〜6 采用 A 式传动，N8〜12 采用 C、D 式传动，N16〜20 采用 B 式传动。三、结构4-72 型风机中 N〜6 主要由叶轮、机壳、进风口、电机等部分组成。也 8〜20 除具有上述部分外，还有传动部分。(1) 叶轮：由 10 个后倾机翼型叶片、曲线型前盘和平板后盘组成，用钢板制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。(2) 机壳：做成二种不同型式。其中 N〜12 机壳作成整体，不能拆开，N16〜20 的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。(3) 进风口：制成整体，装于风机一侧，与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。(4) 传动：由主轴、轴承箱、流动轴承、皮带轮或联轴器组成。四、性能与选择本样本只给出 N10 样机的无因次性能和曲线，由性能和曲线计算 N10 以上风机的有因次性能参数。1、4-72 型离心通风机特点和用途4-72 型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。B4-72 型通风机可作为易燃挥发性气体的通风换气用，气体内不许有粘性物质，所含尘土及硬质颗粒物不大于 150mg/m3。气体温度不得超过 80oC。B4-72 型通风机的性能与选用件及地基尺寸与 4-72 型一致，可按其样本选择。该风机结构基本与 4-72 型相同。〜6A 采...
