热镀锌与电镀锌比较

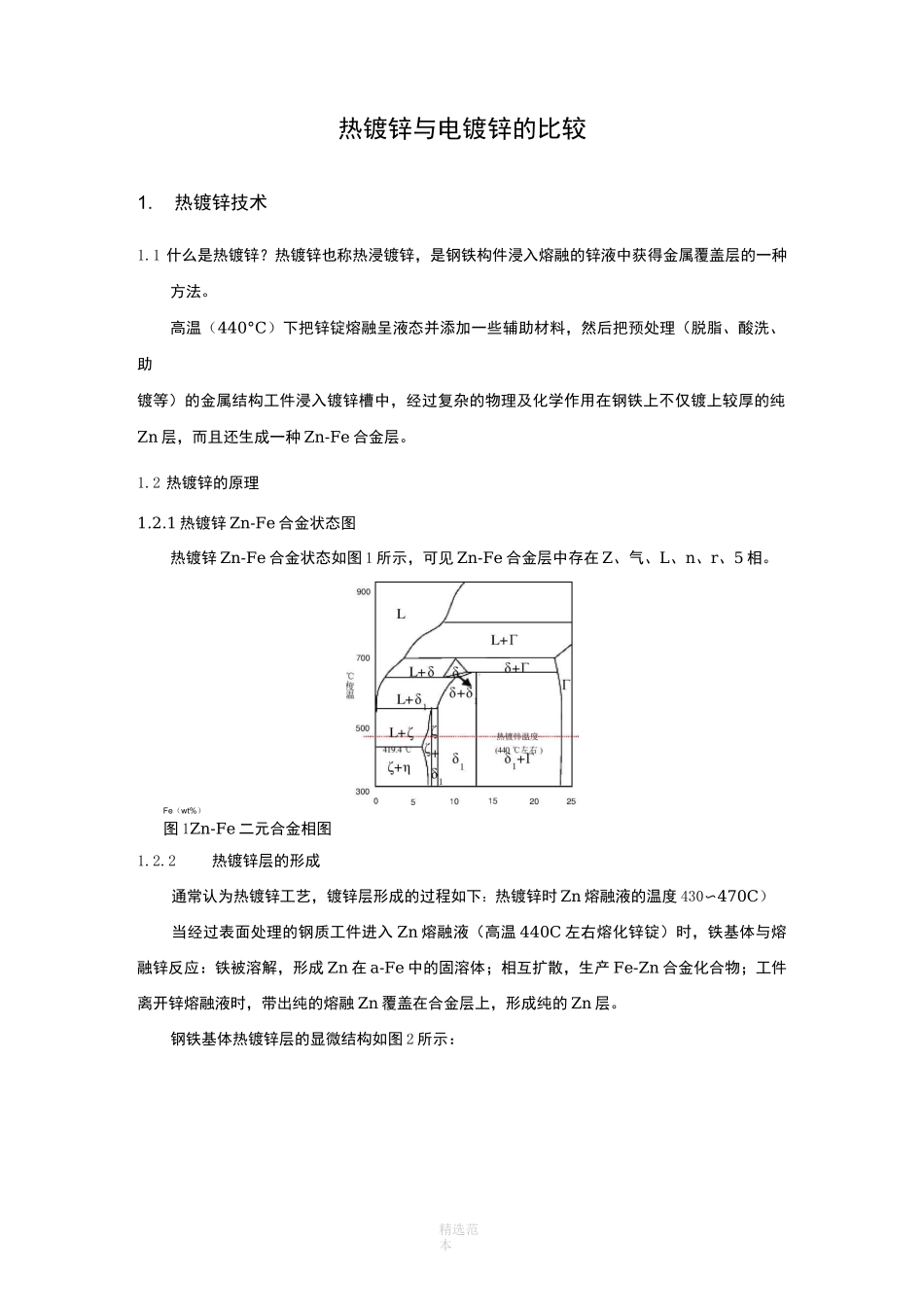

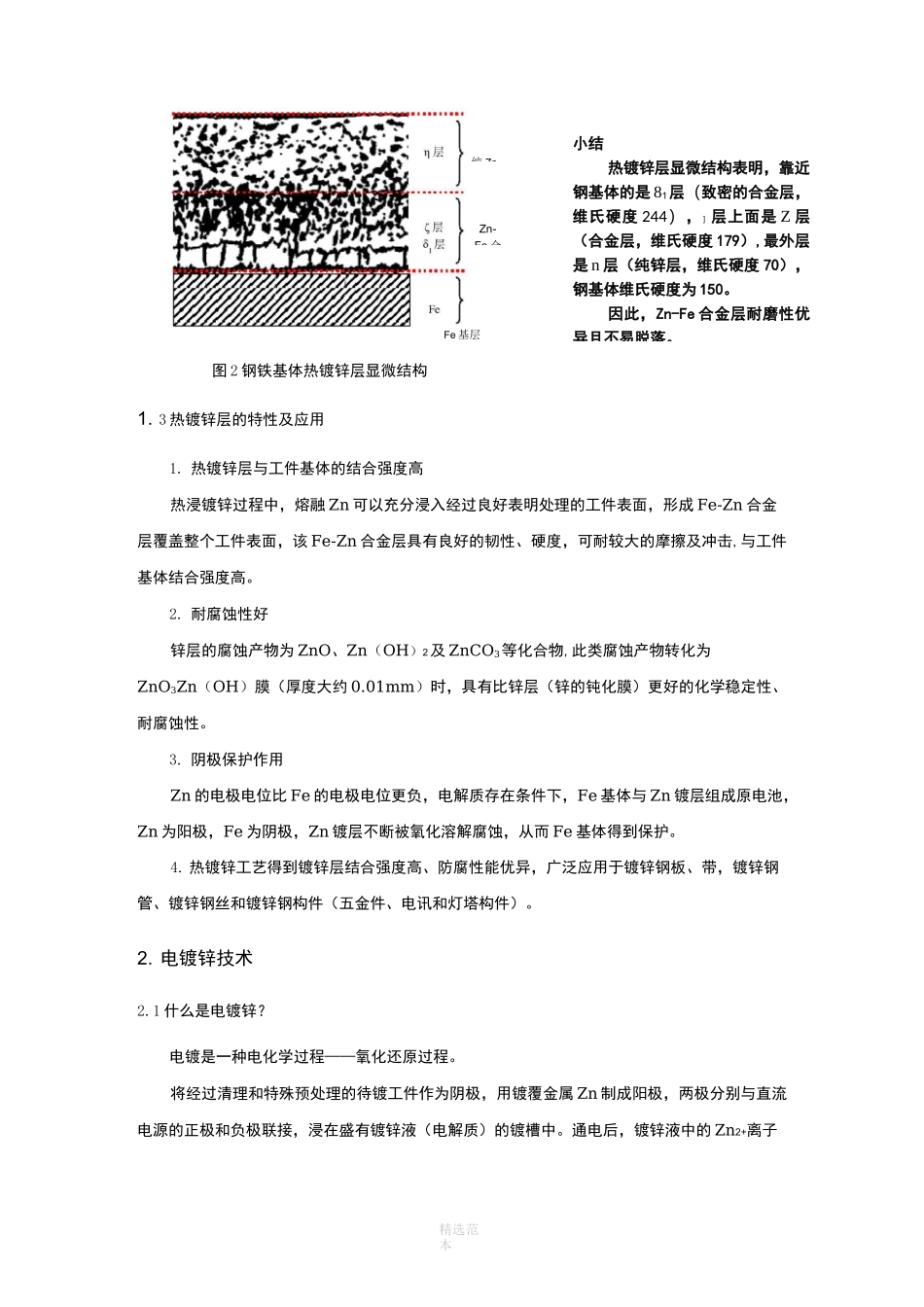

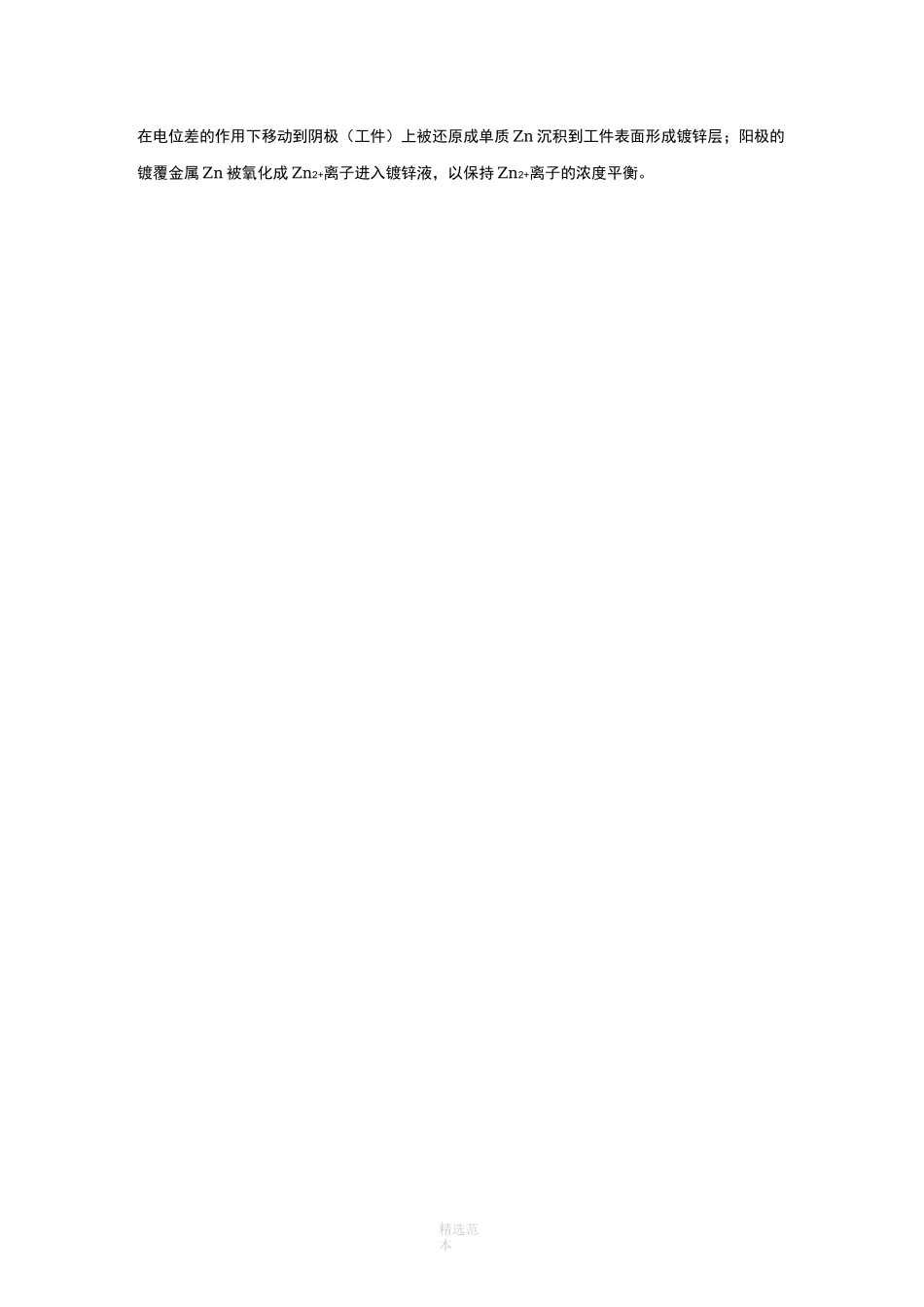

精选范本热镀锌与电镀锌的比较1.热镀锌技术1.1 什么是热镀锌？热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法。高温（440°C）下把锌锭熔融呈液态并添加一些辅助材料，然后把预处理（脱脂、酸洗、助镀等）的金属结构工件浸入镀锌槽中，经过复杂的物理及化学作用在钢铁上不仅镀上较厚的纯Zn 层，而且还生成一种 Zn-Fe 合金层。1.2 热镀锌的原理1.2.1 热镀锌 Zn-Fe 合金状态图热镀锌 Zn-Fe 合金状态如图 1 所示，可见 Zn-Fe 合金层中存在 Z、气、L、n、r、5 相。Fe（wt%）图 1Zn-Fe 二元合金相图1.2.2热镀锌层的形成通常认为热镀锌工艺，镀锌层形成的过程如下：热镀锌时 Zn 熔融液的温度 430〜470C）当经过表面处理的钢质工件进入 Zn 熔融液（高温 440C 左右熔化锌锭）时，铁基体与熔融锌反应：铁被溶解，形成 Zn 在 a-Fe 中的固溶体；相互扩散，生产 Fe-Zn 合金化合物；工件离开锌熔融液时，带出纯的熔融 Zn 覆盖在合金层上，形成纯的 Zn 层。钢铁基体热镀锌层的显微结构如图 2 所示：精选范本小结热镀锌层显微结构表明，靠近钢基体的是 81层（致密的合金层，维氏硬度 244），］层上面是 Z 层（合金层，维氏硬度 179）,最外层是 n 层（纯锌层，维氏硬度 70），钢基体维氏硬度为 150。因此，Zn-Fe 合金层耐磨性优异且不易脱落。Fe 基层图 2 钢铁基体热镀锌层显微结构1. 3 热镀锌层的特性及应用1. 热镀锌层与工件基体的结合强度高热浸镀锌过程中，熔融 Zn 可以充分浸入经过良好表明处理的工件表面，形成 Fe-Zn 合金层覆盖整个工件表面，该 Fe-Zn 合金层具有良好的韧性、硬度，可耐较大的摩擦及冲击,与工件基体结合强度高。2. 耐腐蚀性好锌层的腐蚀产物为 ZnO、Zn（OH）2及 ZnCO3等化合物,此类腐蚀产物转化为ZnO3Zn（OH）膜（厚度大约 0.01mm）时，具有比锌层（锌的钝化膜）更好的化学稳定性、耐腐蚀性。3. 阴极保护作用Zn 的电极电位比 Fe 的电极电位更负，电解质存在条件下，Fe 基体与 Zn 镀层组成原电池，Zn 为阳极，Fe 为阴极，Zn 镀层不断被氧化溶解腐蚀，从而 Fe 基体得到保护。4. 热镀锌工艺得到镀锌层结合强度高、防腐性能优异，广泛应用于镀锌钢板、带，镀锌钢管、镀锌钢丝和镀锌钢构件（五金件、电讯和灯塔构件）。2. 电镀锌技术2.1 什么是电镀锌？电镀是一种电化学过程——氧化还原过程。将经过清理和特殊预处理的待镀工件作为阴...
