预应力锚索作业指导书VIP专享

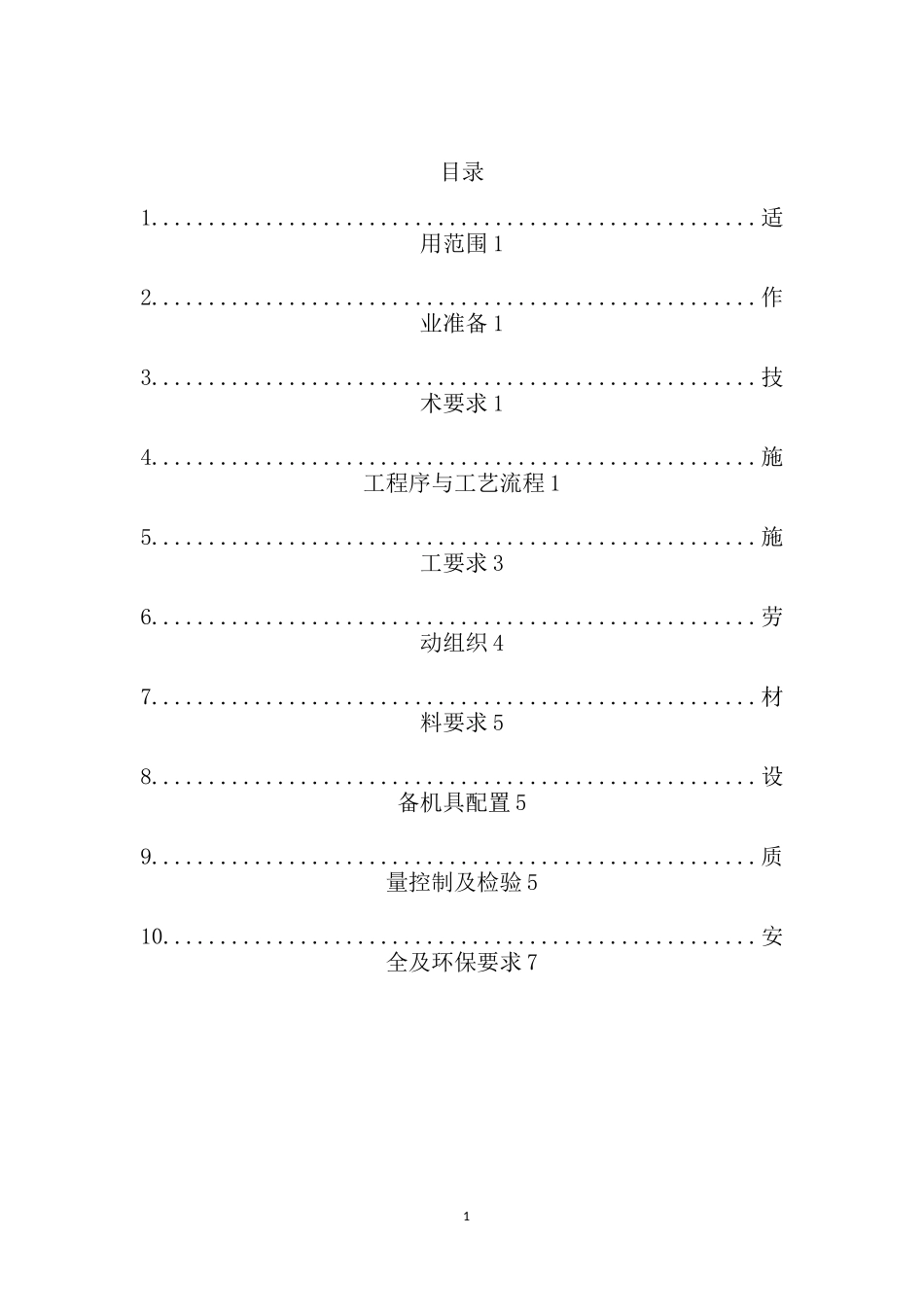

1目录1.....................................................适用范围 12.....................................................作业准备 13.....................................................技术要求 14.....................................................施工程序与工艺流程 15.....................................................施工要求 36.....................................................劳动组织 47.....................................................材料要求 58.....................................................设备机具配置 59.....................................................质量控制及检验 510....................................................安全及环保要求 71预应力锚索作业指导书1. 适用范围适用于蒙华铁路 MHTJ-17 标段预应力锚索施工。2. 作业准备2.1 内业技术准备在开工前组织技术人员认真学习实时性施组，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗；阅读、审核施工图纸，熟悉以下规范、标准、文件。《蒙西至华中地区铁路煤运通道三门峡至荆门段路基施工图总说明》《铁路工程基本作业施工安全技术规程》(TB10301-2009)《铁路路基工程施工质量验收标准》(TB10414-2003)《路基工点设计图》2.2 外业技术准备对千斤顶、高压油泵、压力表作标定，并绘制压力表读数—张拉力关系曲线，以指导现场张拉作业。3. 技术要求3.1 锚索钻孔必须采用风动钻进，严禁水冲钻进。3.2 施工前须按工作锚索数的 3%在现场作锚固试验，且不少于 3 根；来确定相关技术参数。3.3 锚索张拉必须在孔内砂浆及外锚头等达到设计强度的 70%后方可进行。张拉前必须对张拉机具进行标定，避免出现应力误差。3.4 注浆采用孔底返浆法注浆，一次性注浆，注浆压力一般不小于0.6~0.8MPa，砂浆灌注必须饱满密实。3.5 锚索体为一束 3 根©15.2 钢绞线组成，锚索设计吨位 380KN，M40 水泥砂浆灌注。4. 施工程序与工艺流程4.1 施工程序施工程序为：钻孔 f 清孔 f 锚索制作 f 锚索安装 f 注浆 f 养护 f 锚索张拉 f2补张拉及锁定 f 锚头封闭35. 施工要求5.1 边坡修理锚索施工前，采用人工按照从上而下分层修整坡面，直至修整到下级平台。土质地段边坡修整完毕后要及时用彩条布覆盖，防止雨水冲刷边坡。5.2 锚孔测放利用全站仪测定锚索...
