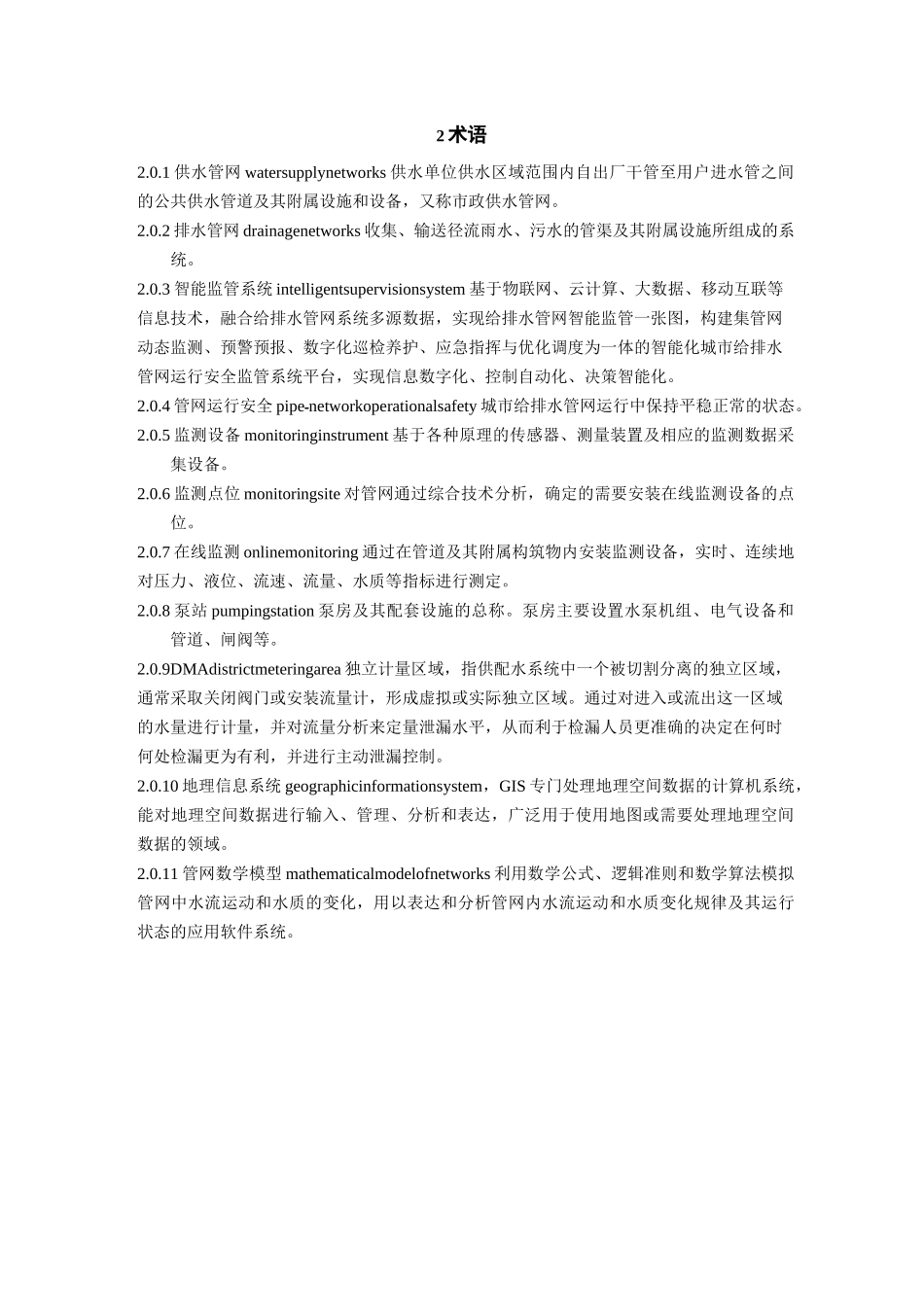

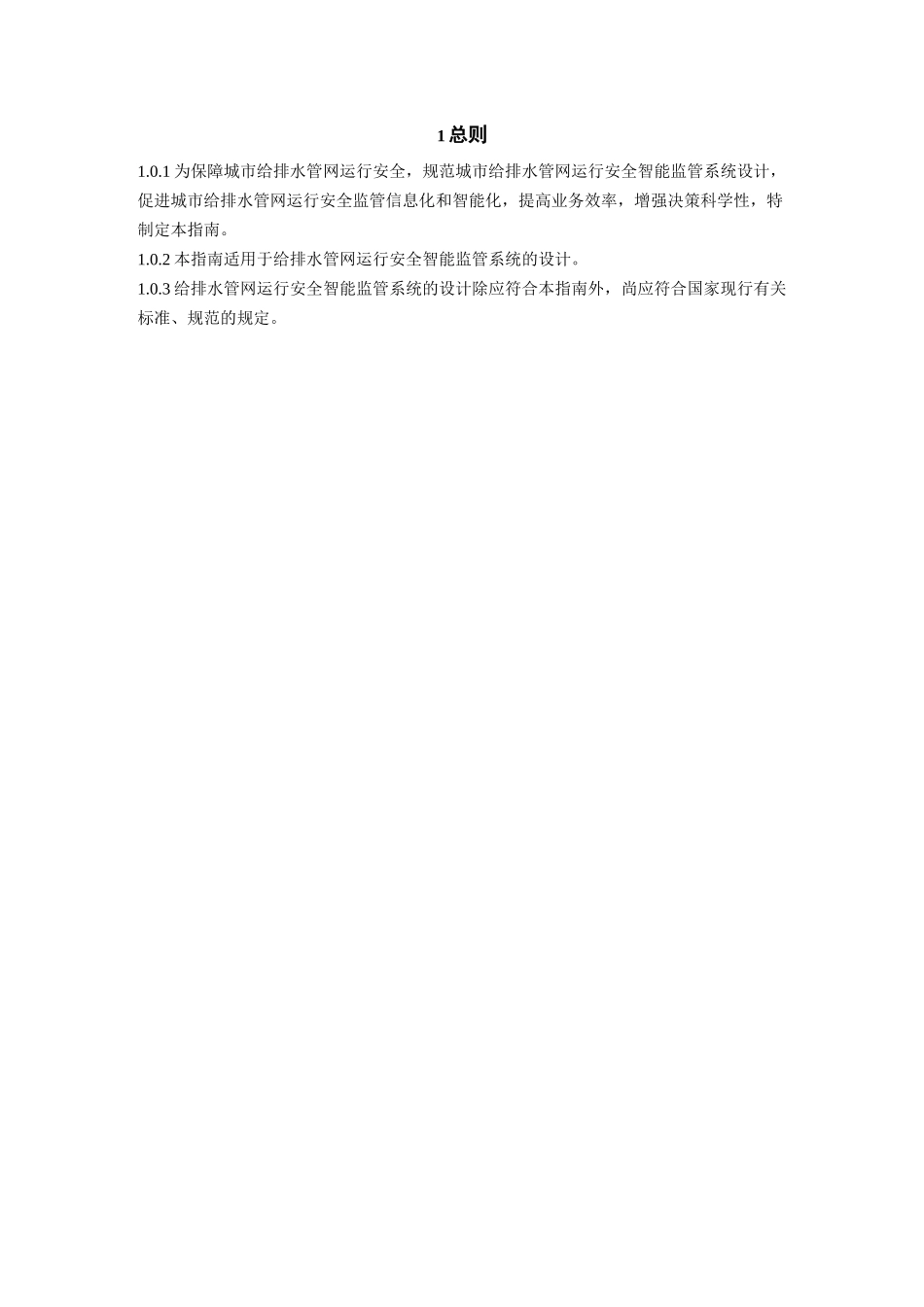

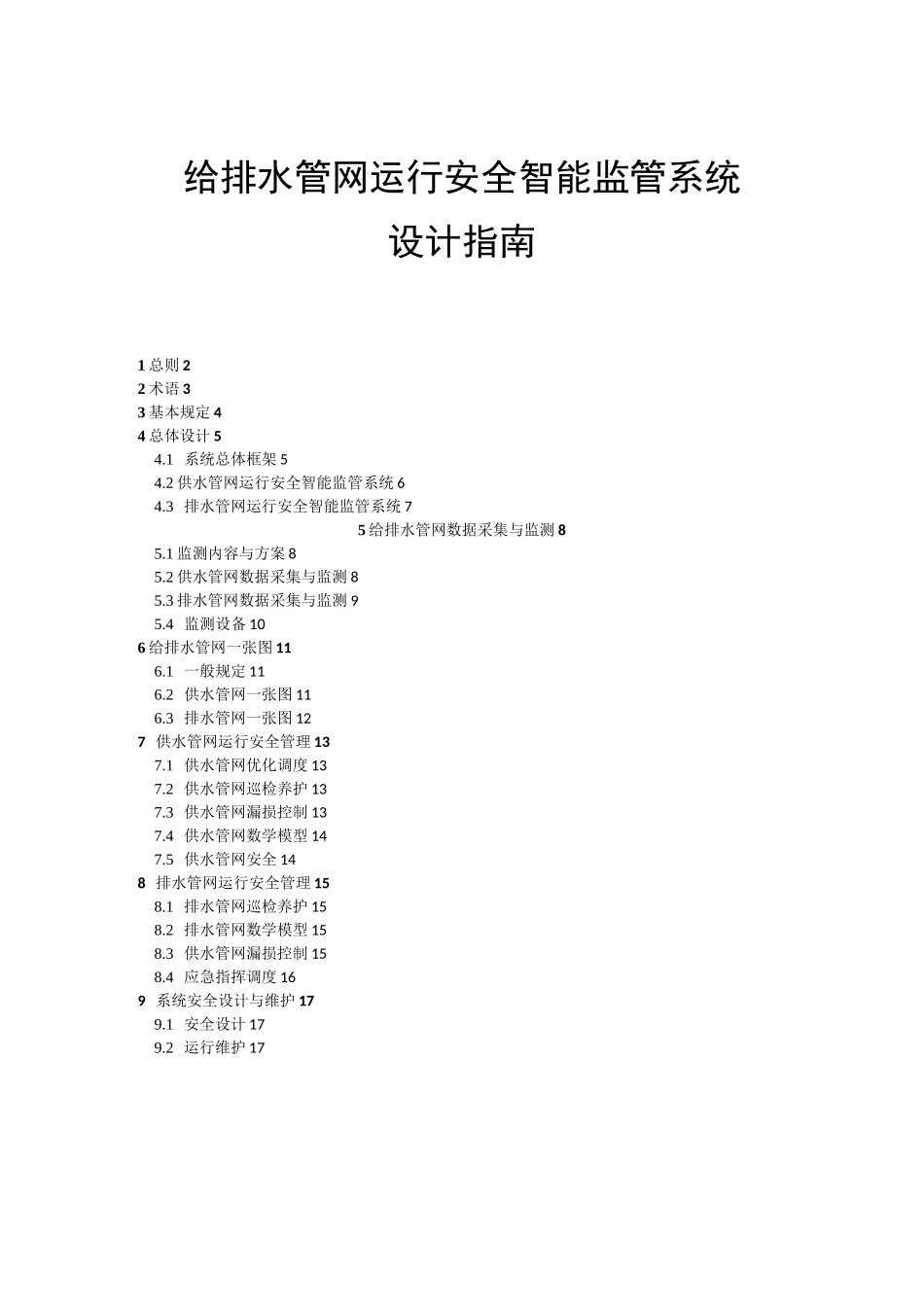

给排水管网运行安全智能监管系统设计指南1 总则 22 术语 33 基本规定 44 总体设计 54.1 系统总体框架 54.2 供水管网运行安全智能监管系统 64.3 排水管网运行安全智能监管系统 75 给排水管网数据采集与监测 85.1 监测内容与方案 85.2 供水管网数据采集与监测 85.3 排水管网数据采集与监测 95.4 监测设备 106 给排水管网一张图 116.1 一般规定 116.2 供水管网一张图 116.3 排水管网一张图 127 供水管网运行安全管理 137.1 供水管网优化调度 137.2 供水管网巡检养护 137.3 供水管网漏损控制 137.4 供水管网数学模型 147.5 供水管网安全 148 排水管网运行安全管理 158.1 排水管网巡检养护 158.2 排水管网数学模型 158.3 供水管网漏损控制 158.4 应急指挥调度 169 系统安全设计与维护 179.1 安全设计 179.2 运行维护 171 总则1.0.1 为保障城市给排水管网运行安全，规范城市给排水管网运行安全智能监管系统设计，促进城市给排水管网运行安全监管信息化和智能化，提高业务效率，增强决策科学性，特制定本指南。1.0.2 本指南适用于给排水管网运行安全智能监管系统的设计。1.0.3 给排水管网运行安全智能监管系统的设计除应符合本指南外，尚应符合国家现行有关标准、规范的规定。2 术语2.0.1 供水管网 watersupplynetworks 供水单位供水区域范围内自出厂干管至用户进水管之间的公共供水管道及其附属设施和设备，又称市政供水管网。2.0.2 排水管网 drainagenetworks 收集、输送径流雨水、污水的管渠及其附属设施所组成的系统。2.0.3 智能监管系统 intelligentsupervisionsystem 基于物联网、云计算、大数据、移动互联等信息技术，融合给排水管网系统多源数据，实现给排水管网智能监管一张图，构建集管网动态监测、预警预报、数字化巡检养护、应急指挥与优化调度为一体的智能化城市给排水管网运行安全监管系统平台，实现信息数字化、控制自动化、决策智能化。2.0.4 管网运行安全 pipe-networkoperationalsafety 城市给排水管网运行中保持平稳正常的状态。2.0.5 监测设备 monitoringinstrument 基于各种原理的传感器、测量装置及相应的监测数据采集设备。2.0.6 监测点位 monitoringsite 对管网通过综合技术分析，确定的需要安装在线监测设备的点位。2.0.7 在线监测 onlinemonitoring 通过在管道及其附属构筑物内安装监测设备，实时、连续地对压力、液位、流速、流量、水...
