(整理)电缆敷设和接线施工方案

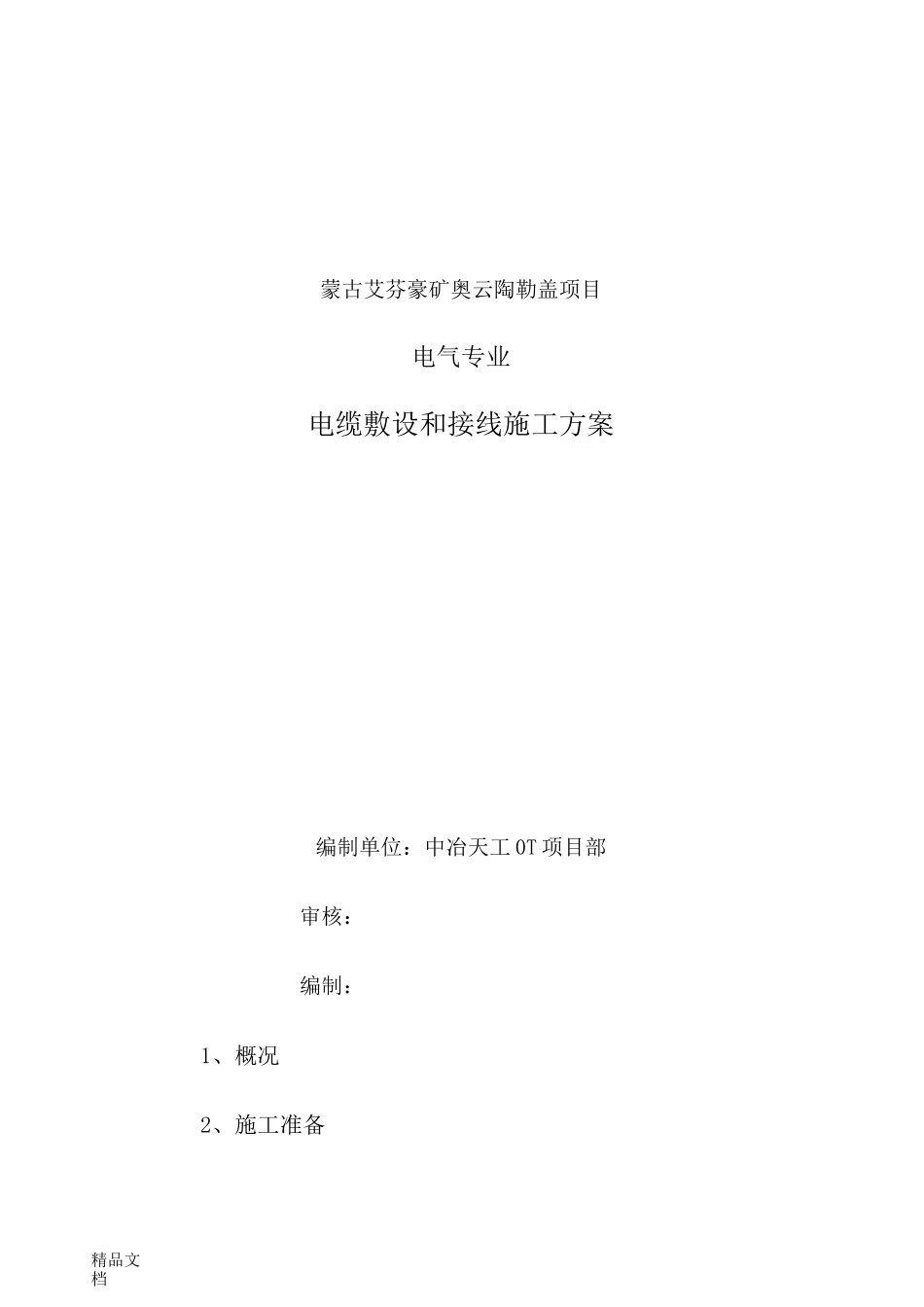

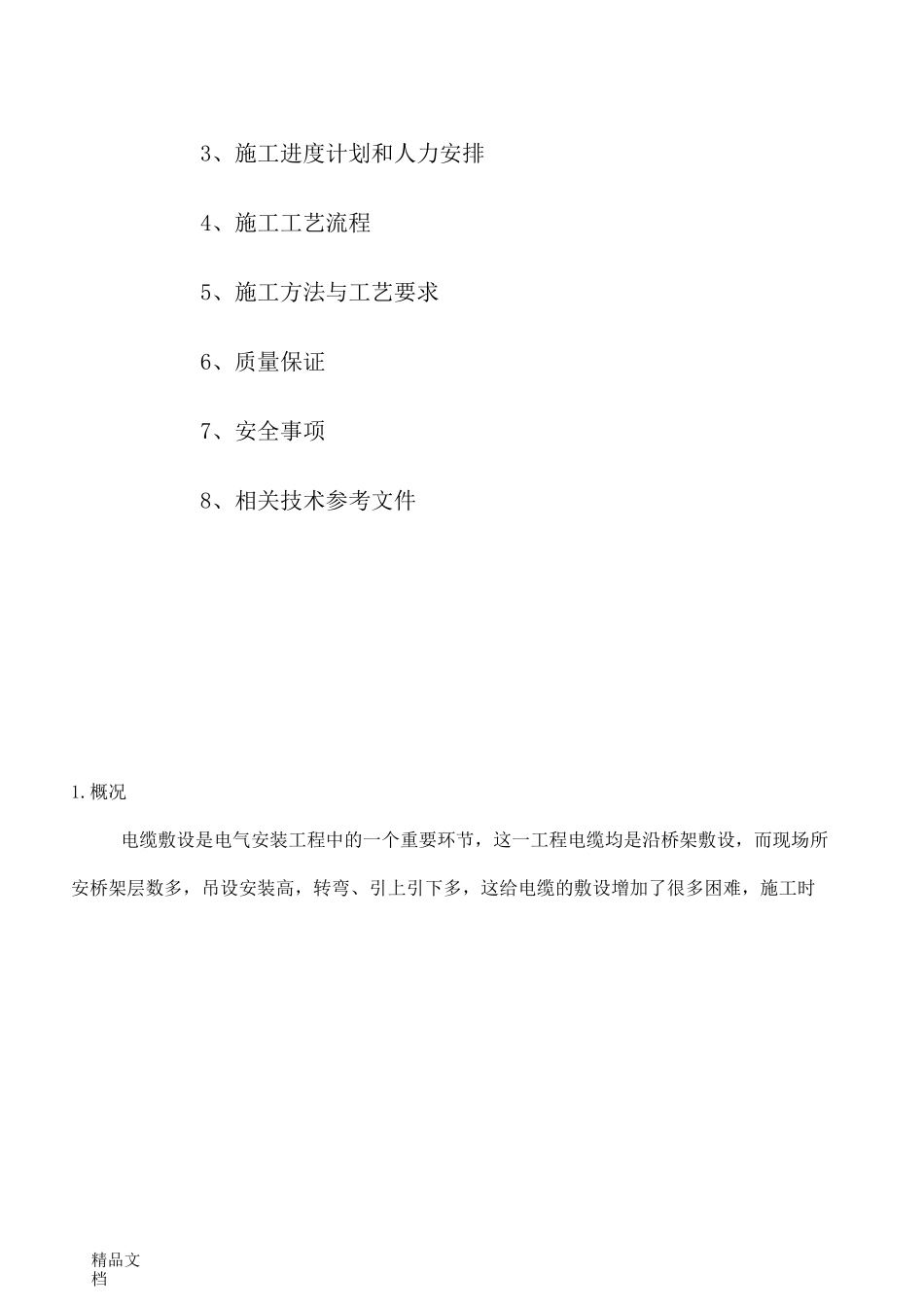

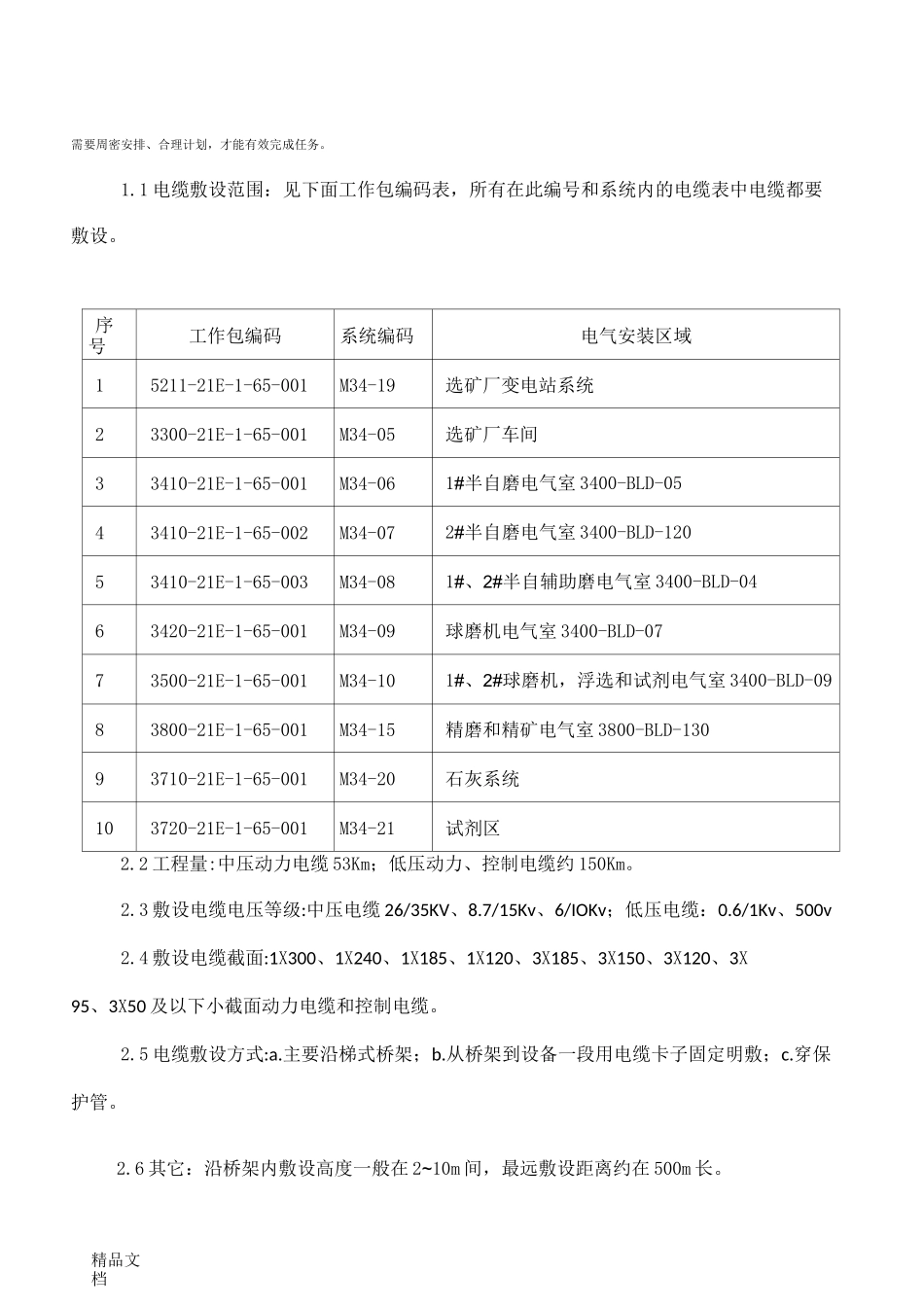

精品文档蒙古艾芬豪矿奥云陶勒盖项目电气专业电缆敷设和接线施工方案编制单位：中冶天工 0T 项目部审核：编制：1、概况2、施工准备精品文档3、施工进度计划和人力安排4、施工工艺流程5、施工方法与工艺要求6、质量保证7、安全事项8、相关技术参考文件1.概况电缆敷设是电气安装工程中的一个重要环节，这一工程电缆均是沿桥架敷设，而现场所安桥架层数多，吊设安装高，转弯、引上引下多，这给电缆的敷设增加了很多困难，施工时精品文档需要周密安排、合理计划，才能有效完成任务。1.1 电缆敷设范围：见下面工作包编码表，所有在此编号和系统内的电缆表中电缆都要敷设。序号工作包编码系统编码电气安装区域15211-21E-1-65-001M34-19选矿厂变电站系统23300-21E-1-65-001M34-05选矿厂车间33410-21E-1-65-001M34-061#半自磨电气室 3400-BLD-0543410-21E-1-65-002M34-072#半自磨电气室 3400-BLD-12053410-21E-1-65-003M34-081#、2#半自辅助磨电气室 3400-BLD-0463420-21E-1-65-001M34-09球磨机电气室 3400-BLD-0773500-21E-1-65-001M34-101#、2#球磨机，浮选和试剂电气室 3400-BLD-0983800-21E-1-65-001M34-15精磨和精矿电气室 3800-BLD-13093710-21E-1-65-001M34-20石灰系统103720-21E-1-65-001M34-21试剂区2.2 工程量:中压动力电缆 53Km；低压动力、控制电缆约 150Km。2.3 敷设电缆电压等级:中压电缆 26/35KV、8.7/15Kv、6/IOKv；低压电缆：0.6/1Kv、500v2.4 敷设电缆截面:1X300、1X240、1X185、1X120、3X185、3X150、3X120、3X95、3X50 及以下小截面动力电缆和控制电缆。2.5 电缆敷设方式:a.主要沿梯式桥架；b.从桥架到设备一段用电缆卡子固定明敷；c.穿保护管。2.6 其它：沿桥架内敷设高度一般在 2~10m 间，最远敷设距离约在 500m 长。精品文档2.施工准备2.1 技术准备2.1.1 施工人员应熟悉电缆表和电缆桥架布置图。2.1.2 确定所要敷设电缆已按计划到达施工现场，各种型号规格存放场地明确，电缆技术规格符合设计要求2.1.3 熟悉电气设备名称、编码及电缆路径名称编号，并与桥架图纸上的编码进行核对。2.1.4 对电缆路径提前进行实地考察，发现问题，及时通知有关技术人。2.1.5 确定电气设备（开关柜、控制柜、就地电气设备）、桥架已安装，并且已标明设备名称及设备编码，所在现场位置。2.1.6 根据电缆表上确定的所要敷设电缆编号写好临时标志牌。标志牌上应注明电缆的编号，型号规格和起止点。终端临时标示牌可手写在白色...
