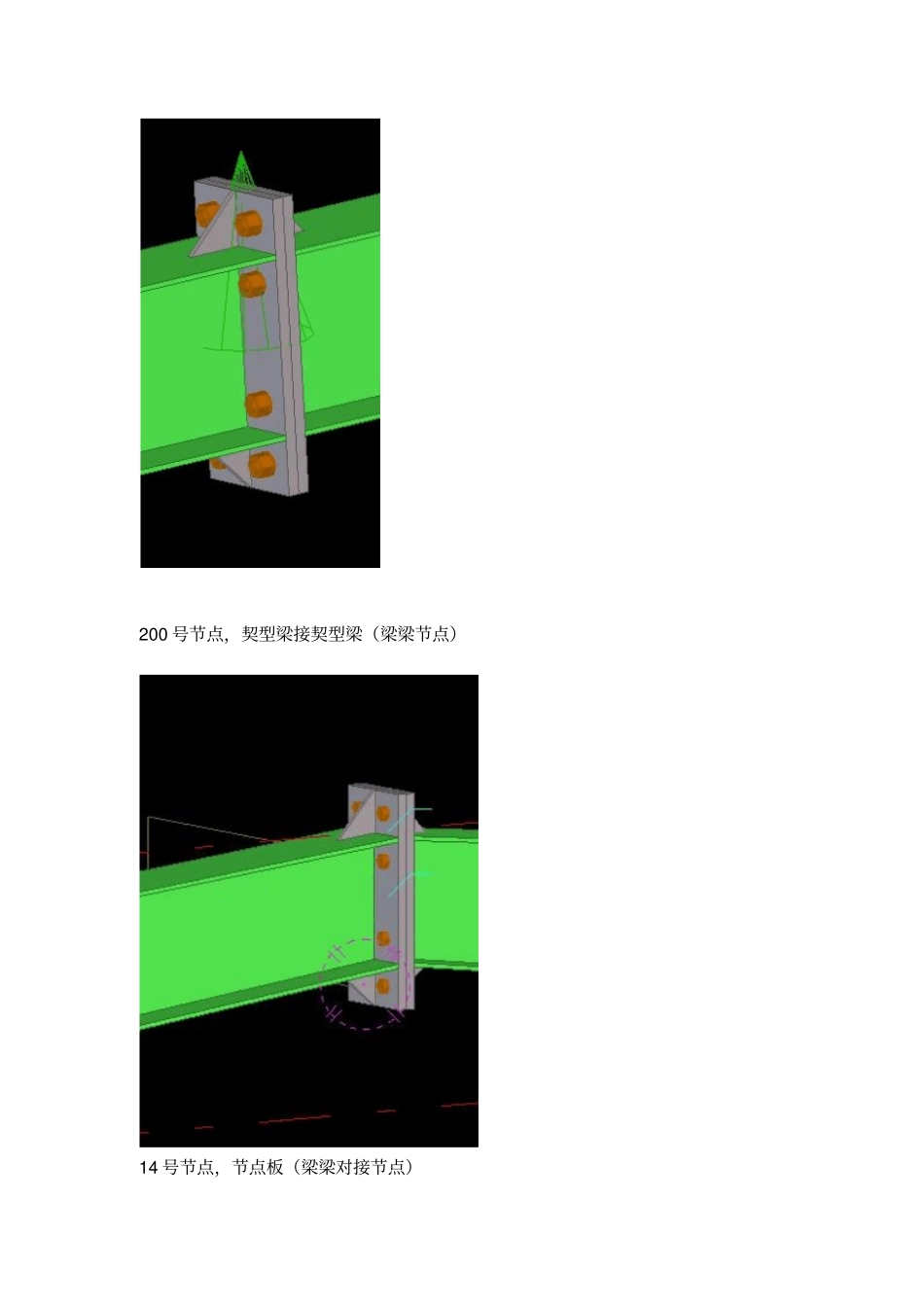

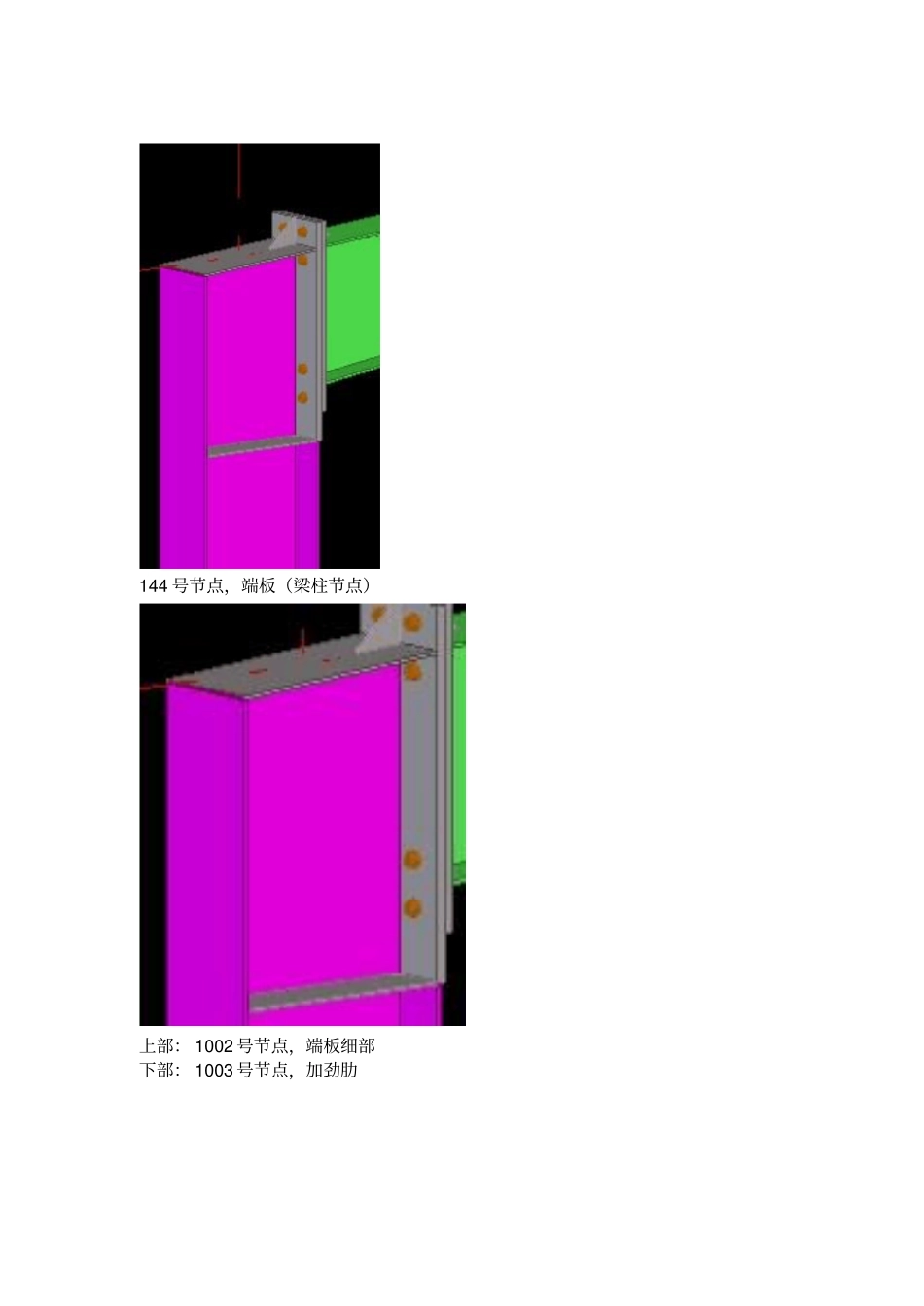

200 号节点，契型梁接契型梁（梁梁节点）14 号节点，节点板（梁梁对接节点）144 号节点，端板（梁柱节点）上部： 1002 号节点，端板细部下部： 1003 号节点，加劲肋1014 号节点，加劲肋底板146 号节点，单剪板，（用于抗风柱节点）2 号节点，冷弯卷边套管，（用于檩托板）抗风支撑（ 1）节点，用于水平支撑节点契型柱 S44节点，用于门式钢架中的T 型柱2 号节点，冷弯卷边套管，（用于檩托板，角隅撑）105 号节点，连接支撑，（用于系杆节点）常用系统节点图例1 粱柱节点a 梁接柱腹板常用 186 188 其他 133 128 例： 186 133B 梁接柱翼缘常用 186 188 其他 181 190 144 141 例： 186 1442 粱梁节点常用 146 184 其他 13 44 梁梁对接US77 41 例： 184 77特殊的全深度 185 3 支撑节点常用 11 57 60 其他 110 51 19 10例： 11 57 604 屋面檩拖 +隅撑节点5 墙皮檩拖常用 1 常用 86 支座节点7 底板节点常用 71 其他 55 95 30 1031常用 1047其他 1014 1053 1016 1066 1052其他8 端板常用 1002 9 缀板常用 1046 10 组件契形梁 S45 S98 契形柱 S44 S99 带节点板钢管S47 双截面角钢S50 箱形梁 S13 相交截面 S32 S33 11 建模工具阵列 29 12 开孔节点常用打孔 32 梁开孔 1033 柱开孔 1032 13 加劲板 1003 14 梁柱节点用144 梁梁对接用200 支撑节点53 105 S47 可以用来做系杆节点1046 11 可以做柱间支撑节点15 水平加劲肋1017 柱加劲肋 1030 16 端板节点 144 多重加劲肋1064 Tekla 常用节点分类汇总类别代号名称类别代号名称柱底节点71 美国底板节点 / 带角钢支撑加劲肋1003 加劲肋1014 加劲肋底板1017 水平加劲肋1016 腹板带加劲肋底板1030 翼板处加劲肋1042 底板1034 加劲肋1047 美国底板1041 加劲肋1048 美国支座细部1058 穿透膜板1052 圆形底板1059 内膜板1066 箱形柱底板1060 腹板加劲板1068 楔形柱底板1064 多重加劲梁梁连接14 节点板常用细部23 圆管相贯线17 带加劲肋的垂直连接板1002 端板细部25 两侧角钢夹板1010 可做栓钉27 带加劲肋端板1029 管道孔套管30 支座1031 吊耳33 接头板1032 开孔柱34 垂直连接板1033 开孔梁35 简支剪切板1065 标准节点板44 焊接预加工次构件连接1 抗风支撑 / 冷弯卷边搭接49 新的槽口10 焊接的节点板 / 支柱64 水平及竖直剪切板11 螺...
