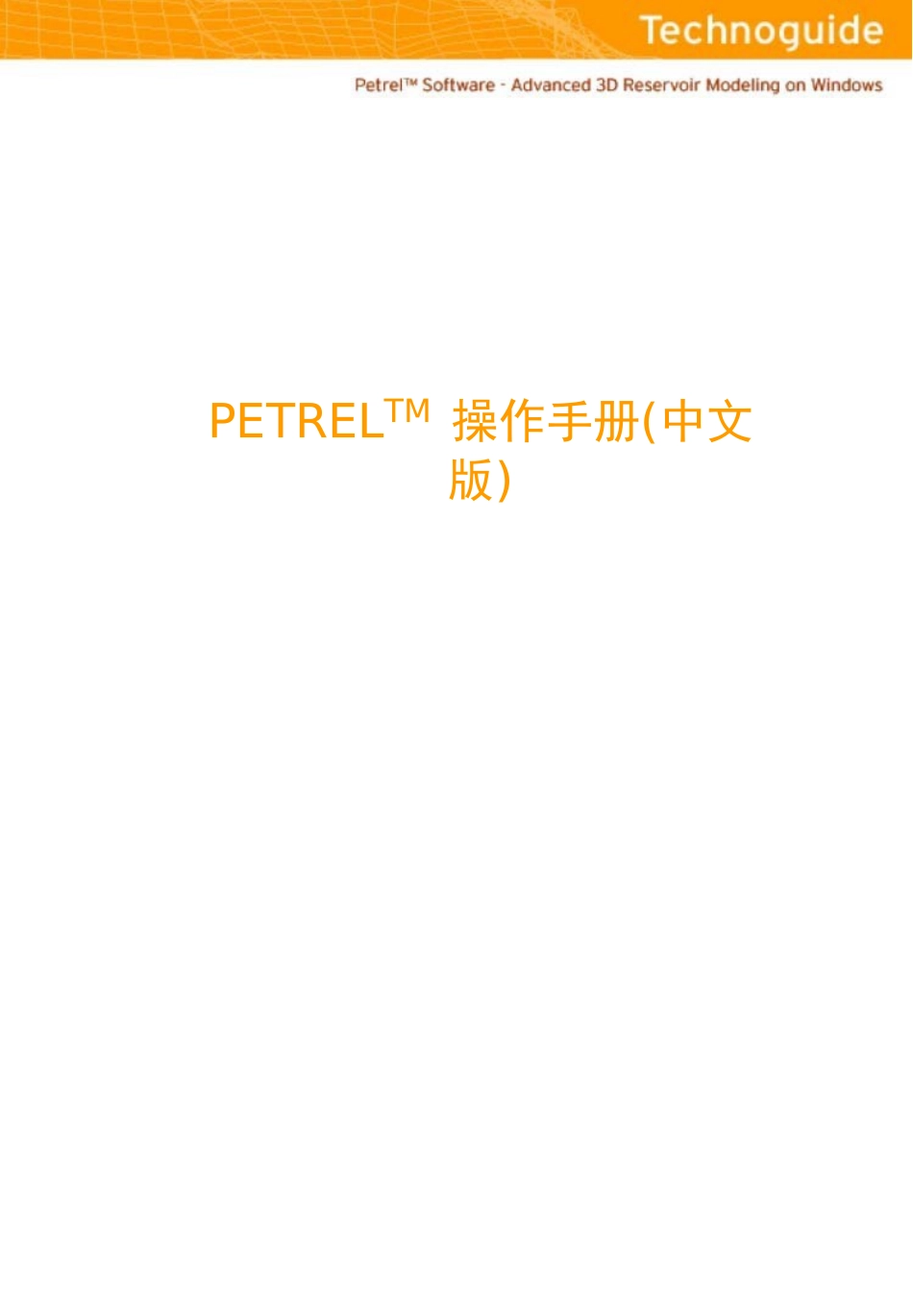

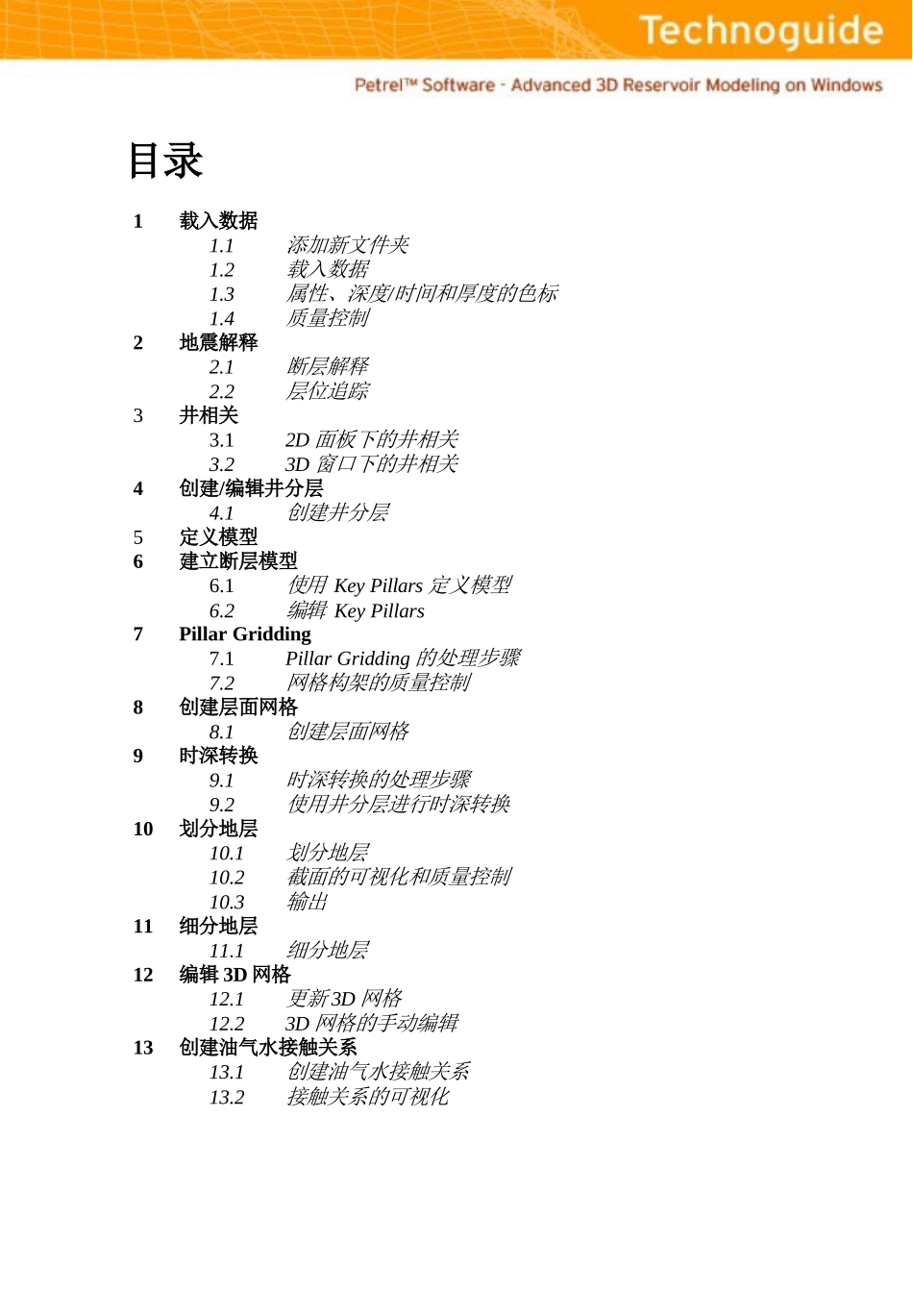

PETRELTM操作手册(中文版)目录1载入数据1.1添加新文件夹1.2载入数据1.3属性、深度/时间和厚度的色标1.4质量控制2地震解释2.1断层解释2.2层位追踪3井相关3.12D面板下的井相关3.23D窗口下的井相关4创建/编辑井分层4.1创建井分层5定义模型6建立断层模型6.1使用KeyPillars定义模型6.2编辑KeyPillars7PillarGridding7.1PillarGridding的处理步骤7.2网格构架的质量控制8创建层面网格8.1创建层面网格9时深转换9.1时深转换的处理步骤9.2使用井分层进行时深转换10划分地层10.1划分地层10.2截面的可视化和质量控制10.3输出11细分地层11.1细分地层12编辑3D网格12.1更新3D网格12.23D网格的手动编辑13创建油气水接触关系13.1创建油气水接触关系13.2接触关系的可视化14数据分析14.1直方图14.2变差图15井曲线（相带）的比例计算15.1井曲线（相带）的比例计算16建立几何属性模型16.1建立几何属性模型17建立岩石物理模型17.1建立确定性岩石物理属性模型17.2建立随机性岩石物理属性模型17.3建立交互式相模型—建立确定性目标体模型17.4计算17.5直方图和过滤功能18粗化地层18.1粗化地层19粗化属性模型19.1粗化属性模型20创建/编辑多边形20.1创建断层多边形20.2编辑断层多边形21创建层面图21.1创建层面图22井位的设计22.1数字化井轨22.2合成测井曲线23体积计算23.1总体积计算23.2目标体积计算24绘图24.1绘制平面图24.2绘制剖面图按钮说明1载入数据PETREL允许用户载入各种格式的数据,例如IrapClassic,IrapRMS,CPS-3,Earthvision,Stratamodel,VIP,LAS,Eclipse,Zmap+和Charisma,也可以载入SEG-Y格式的数据.检查输入数据的质量对于载入数据很重要,PETREL拥有强大的可视化工具,同时对于载入的对象生成一个统计报告表.添加新文件夹载入文件色标模板充填截面显示开关1.1添加新文件夹在把数据载入PETREL之前,必须建立文件夹来存放不同类型的输入数据.在载入数据时,会弹出一个用来定义文件格式“InputFiledialog”的对话框,数据应该依照不同的类型放入不同的文件夹.PETREL支持多种格式用于数据的载入和输出(参见表3,GettingStartedManual).建立文件夹:1.确定用于存放数据的文件夹的数目,例如:地震线、等容线、断层多边形.2.从工具栏（单击InsertNewFolder按钮）或从菜单栏(Insert)添加新文件夹.3.鼠标左键双击文件夹名称(“NewFolder”)对文件夹重新命名.4.以数据类型对文件夹命名.备注:也可以在PETREL资源管理器窗口中单击鼠标右键添加新的文件夹(选择InsertFolder).1.2载入数据当载入数据时,要确定载入什么类型的数据.用户可以自由定义载入数据的类型,我们建议把载入的数据分类归入不同类型的文件夹.载入数据:1.击活要载入数据的文件夹.2.打开菜单栏中的Insert栏,选择Import(onselection).3.在输入文件对话框中从下拉菜单中选择正确的文件格式和准备载入的文件.-使用Ctrl键可以同时载入多个文件.4.弹出输入数据对话框,定义文件名,类别,单位.备注:单击菜单栏中File(选择ImportFile)或单击工具栏中ImportFile按钮也可以载入数据.1.3属性,深度/时间,厚度域的色标为了达到数据的最佳显示,定义颜色模板很重要.对于同类数据对象Petrel拥有多种模板描述色标的参数设置.例如:属性、深度/时间、厚度.色标的定义:1.激活某一surface(点击选中).2.点击工具栏中的FillColorTable按钮.-对于其他类型数据可遵循相同的方法.例如:某一等容线图或某一属性图.备注:设置色标的另外一种方法是打开某一等值面,等容线和属性的设置窗口(双击PETREL资源管理器中的对象名称)设定颜色刻度和最大、最小值.1.4质量控制输入数据的质量控制对于模型的建立非常重要.在显示窗口显示输入数据(放大,旋转,全景),检查数据的不一致性.使用截面模式是检查相交层面和其他不一致性的有力工具.显示检查以后打开settings对话框检查输入数据的统计资料.截面工具1.鼠标右键打开Surfaces文件夹.2.选择InsertGeneralIntersection,在surface文件夹中会生成一个名为GeneralIntersection(GI)的文件.3.单击用户界面(处理流程图表的下方)左下处的蓝色按钮(ToggleVisualizationonPlane按钮).-每一个surface的复选框会变蓝.4.选中所有的surfaces.5.旋转GI,播放截面显示...
