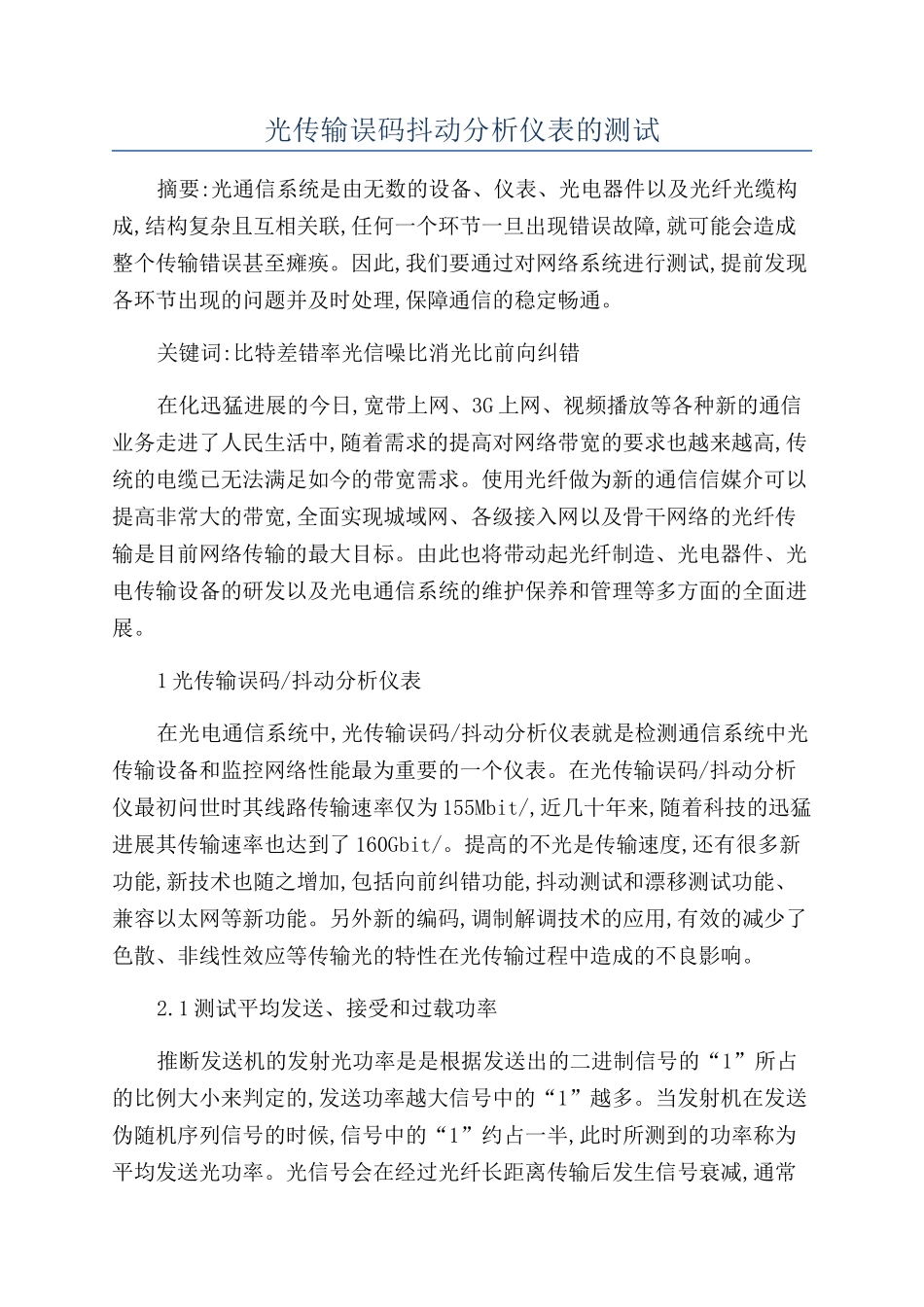

光传输误码抖动分析仪表的测试摘要:光通信系统是由无数的设备、仪表、光电器件以及光纤光缆构成,结构复杂且互相关联,任何一个环节一旦出现错误故障,就可能会造成整个传输错误甚至瘫痪。因此,我们要通过对网络系统进行测试,提前发现各环节出现的问题并及时处理,保障通信的稳定畅通。关键词:比特差错率光信噪比消光比前向纠错在化迅猛进展的今日,宽带上网、3G 上网、视频播放等各种新的通信业务走进了人民生活中,随着需求的提高对网络带宽的要求也越来越高,传统的电缆已无法满足如今的带宽需求。使用光纤做为新的通信信媒介可以提高非常大的带宽,全面实现城域网、各级接入网以及骨干网络的光纤传输是目前网络传输的最大目标。由此也将带动起光纤制造、光电器件、光电传输设备的研发以及光电通信系统的维护保养和管理等多方面的全面进展。1 光传输误码/抖动分析仪表在光电通信系统中,光传输误码/抖动分析仪表就是检测通信系统中光传输设备和监控网络性能最为重要的一个仪表。在光传输误码/抖动分析仪最初问世时其线路传输速率仅为 155Mbit/,近几十年来,随着科技的迅猛进展其传输速率也达到了 160Gbit/。提高的不光是传输速度,还有很多新功能,新技术也随之增加,包括向前纠错功能,抖动测试和漂移测试功能、兼容以太网等新功能。另外新的编码,调制解调技术的应用,有效的减少了色散、非线性效应等传输光的特性在光传输过程中造成的不良影响。2.1 测试平均发送、接受和过载功率推断发送机的发射光功率是是根据发送出的二进制信号的“1”所占的比例大小来判定的,发送功率越大信号中的“1”越多。当发射机在发送伪随机序列信号的时候,信号中的“1”约占一半,此时所测到的功率称为平均发送光功率。光信号会在经过光纤长距离传输后发生信号衰减,通常采纳增加光放大器对衰减信号进行补偿,光放大器的过多使用能够降低光信号的信噪比,因此输出信号的的平均光功率有这比较高的要求,而且对于不同接口也有着不同的指标要求。为了保证能够接收到功率比较低的光信号,同时不会有告警或者出现误码,需要在安装高灵敏度的输入口。将接收处达到 1 某 10-10 的比特差错率值是的平均接收光功率的最大值定义为接收机的过载功率。信噪比会在接收光功率慢慢大于其接收灵敏度的时候逐渐改善使比特差错率减小,但是光的接收功率仍会增加直到进入非线性工作区,此时会使比特差错率下降。在检测仪表的平均发送光功率之前应该要对其光输出/输入口的光纤截面以及适配器进行认真的...
