建筑水电安装施工方案VIP专享

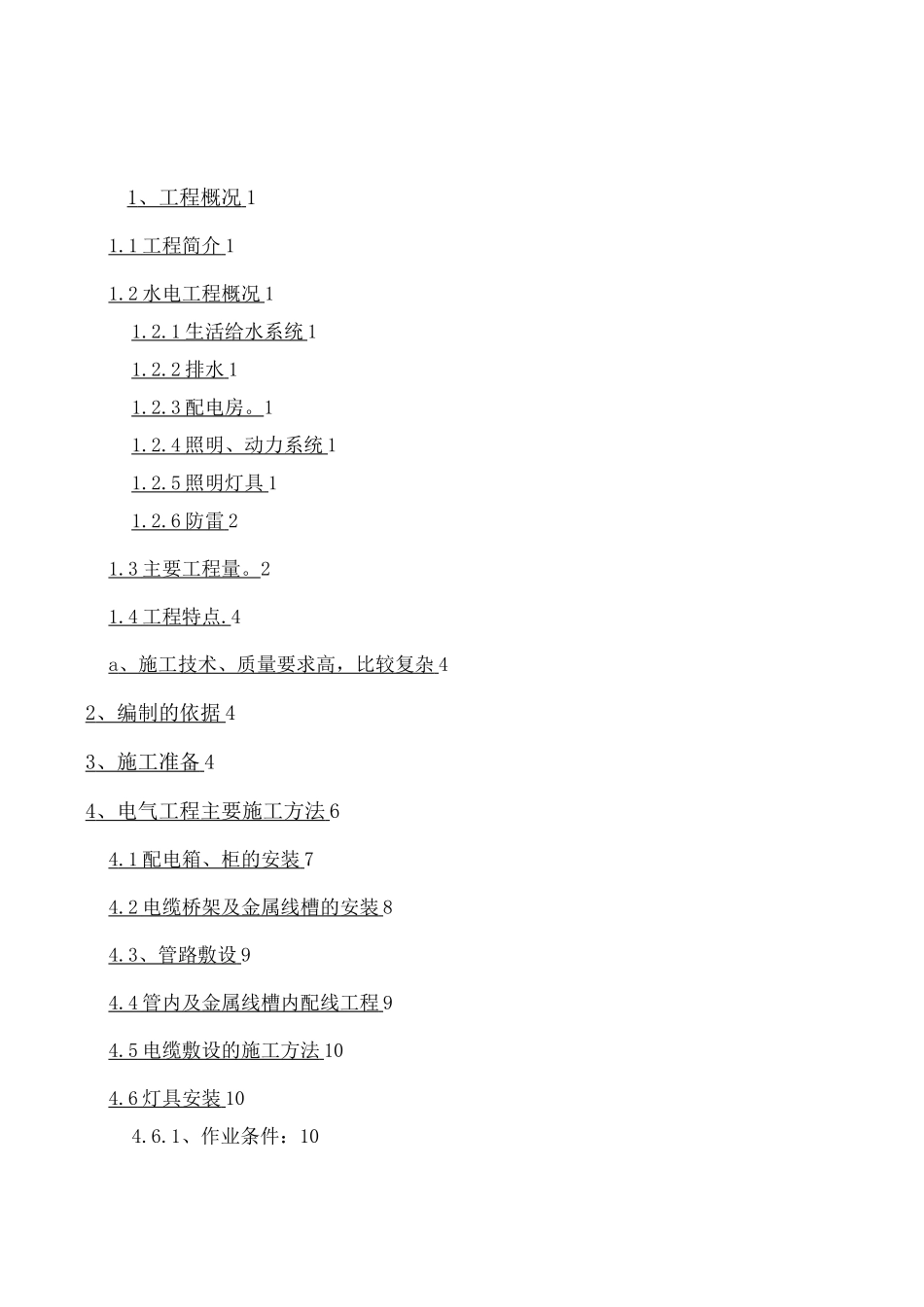

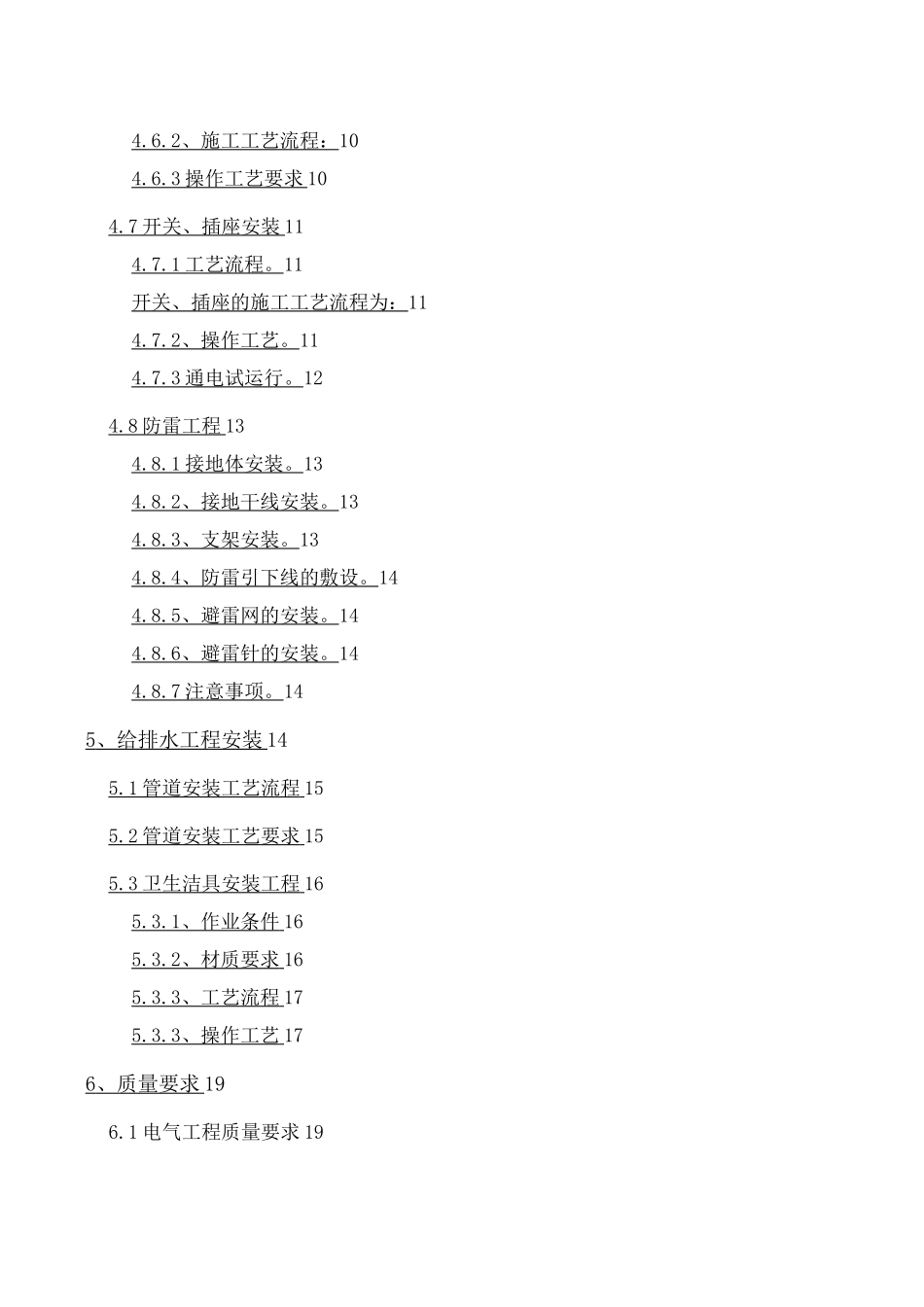

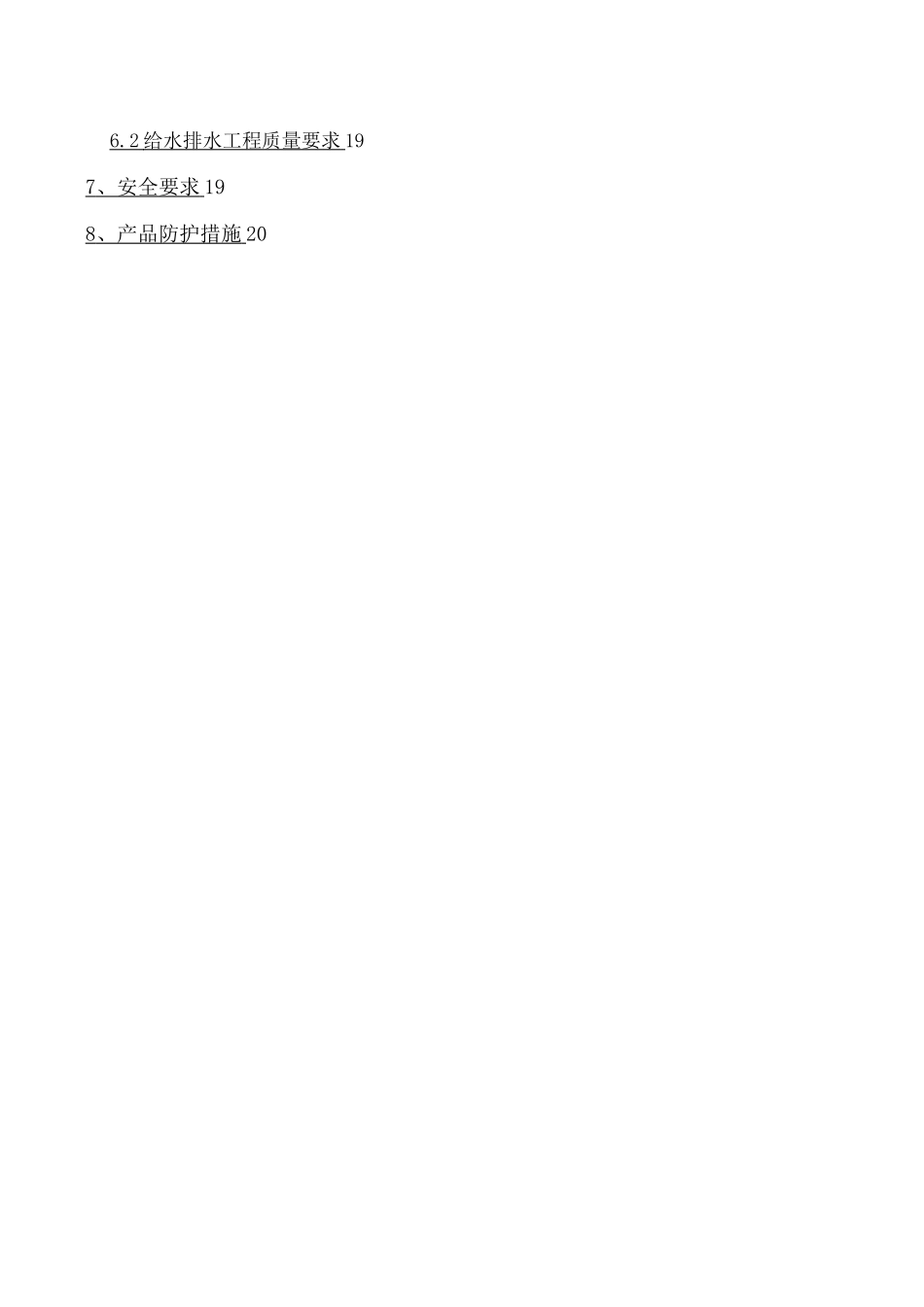

1 、工程概况 11.1 工程简介 11.2 水电工程概况 11.2.1 生活给水系统 11.2.2 排水 11.2.3 配电房。 11.2.4 照明、动力系统 11.2.5 照明灯具 11.2.6 防雷 21.3 主要工程量。 21.4 工程特点 . 4a 、 施工技术、质量要求高，比较复杂 42 、编制的依据 43 、施工准备 44 、电气工程主要施工方法 64 .1 配电箱、柜的安装 74.2 电缆桥架及金属线槽的安装 84.3 、管路敷设 94.4 管内及金属线槽内配线工程 94.5 电缆敷设的施工方法 104.6 灯具安装 104.6.1、作业条件：104.6.2 、施工工艺流程： 104.6.3 操作工艺要求 104.7 开关、插座安装 114.7.1 工艺流程。 11开关、插座的施工工艺流程为：114.7.2 、操作工艺。 114.7.3 通电试运行。 124.8 防雷工程 134.8.1 接地体安装。 134.8.2 、接地干线安装。 134.8.3 、支架安装。 134.8.4 、防雷引下线的敷设。 144.8.5 、避雷网的安装。 144.8.6 、避雷针的安装。 144.8.7 注意事项。 145 、给排水工程安装 145.1 管道安装工艺流程 155.2 管道安装工艺要求 155.3 卫生洁具安装工程 165.3.1 、作业条件 165.3.2 、材质要求 165.3.3 、工艺流程 175.3.3 、操作工艺 176 、质量要求 196.1 电气工程质量要求 196.2 给水排水工程质量要求 197 、安全要求 198 、产品防护措施 20资料内容仅供您学习参考，如有不当之处，请联系改正或者删除完整版学习资料分享1、工程概况1.1 工程简介本工程地点位于含山县城东北部的政务新区，总建筑面积约 30000 平方米，层数：6 层+夹层。建筑总高度每栋约为 18.416 米。本工程由安徽富煌钢结构建筑工程设计研究有限公司设计。工程内容包括：水电安装、消防等工程。本施工方案仅包括生活给水、排水和电气工程。消防工程用水另行编制方案。1.2 水电工程概况1.2.1 生活给水系统本工程的水源为城市自来水，水源经过水质处理后引入到各栋底层的生活专用水箱，供变频调速变量恒压供水设备吸水，由 2 台变频调速变量加压水泵联合供给各个生活区，其中有一条给水管直接进入顶层的消防水池。生活给水管地面上采用镀锌钢管，生活给水管（埋地）采用孔网钢塑管，采取电热熔管件连接。1.2.2 排水室内污水排水采用设伸顶通气单立管及设环形通气管的方式，污水均经化粪池初步处理后排出至附近的污水检查井。化粪池的设置由总平面图统一解决。地面上采用排水硬塑管（UPVC 管）...
