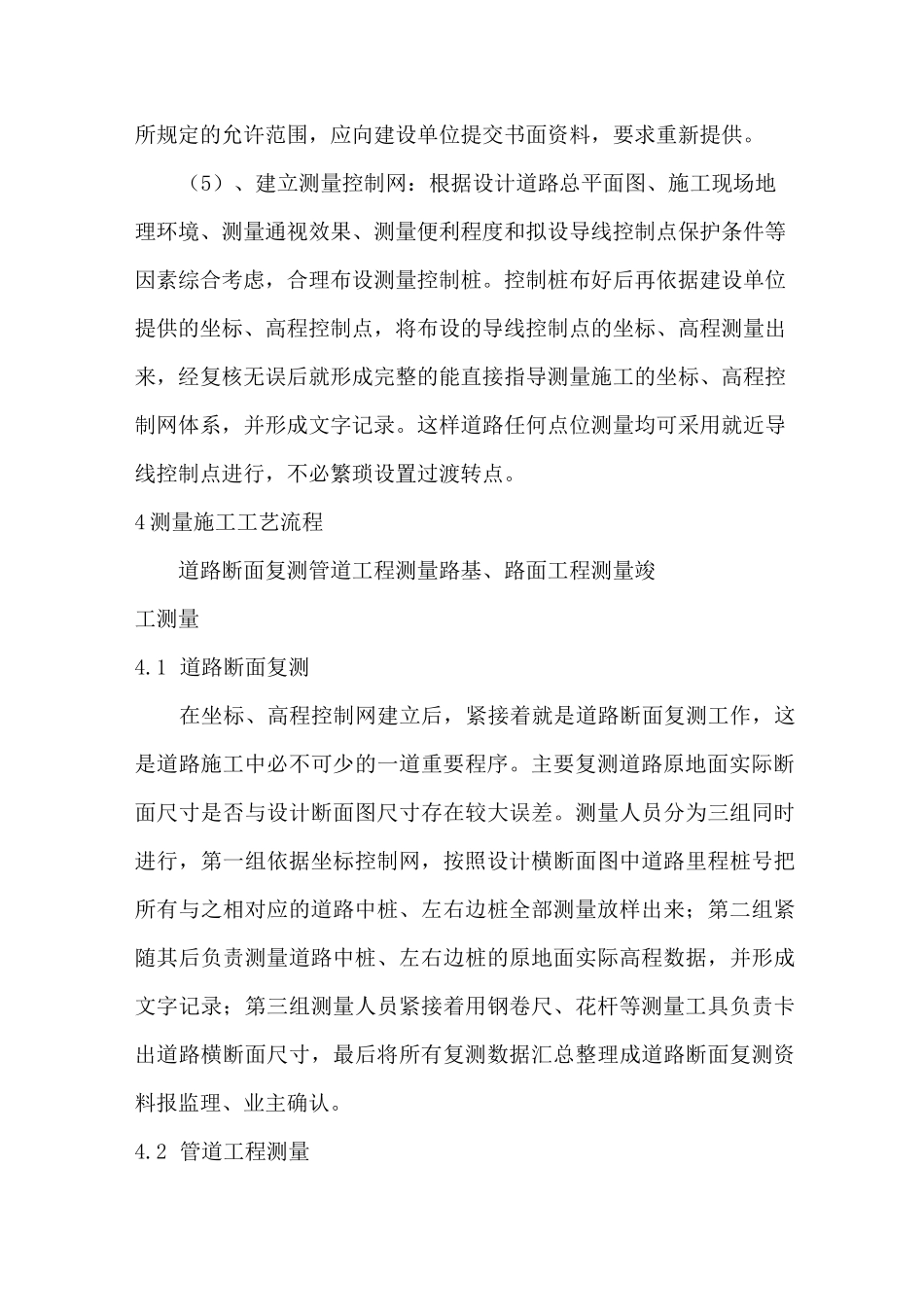

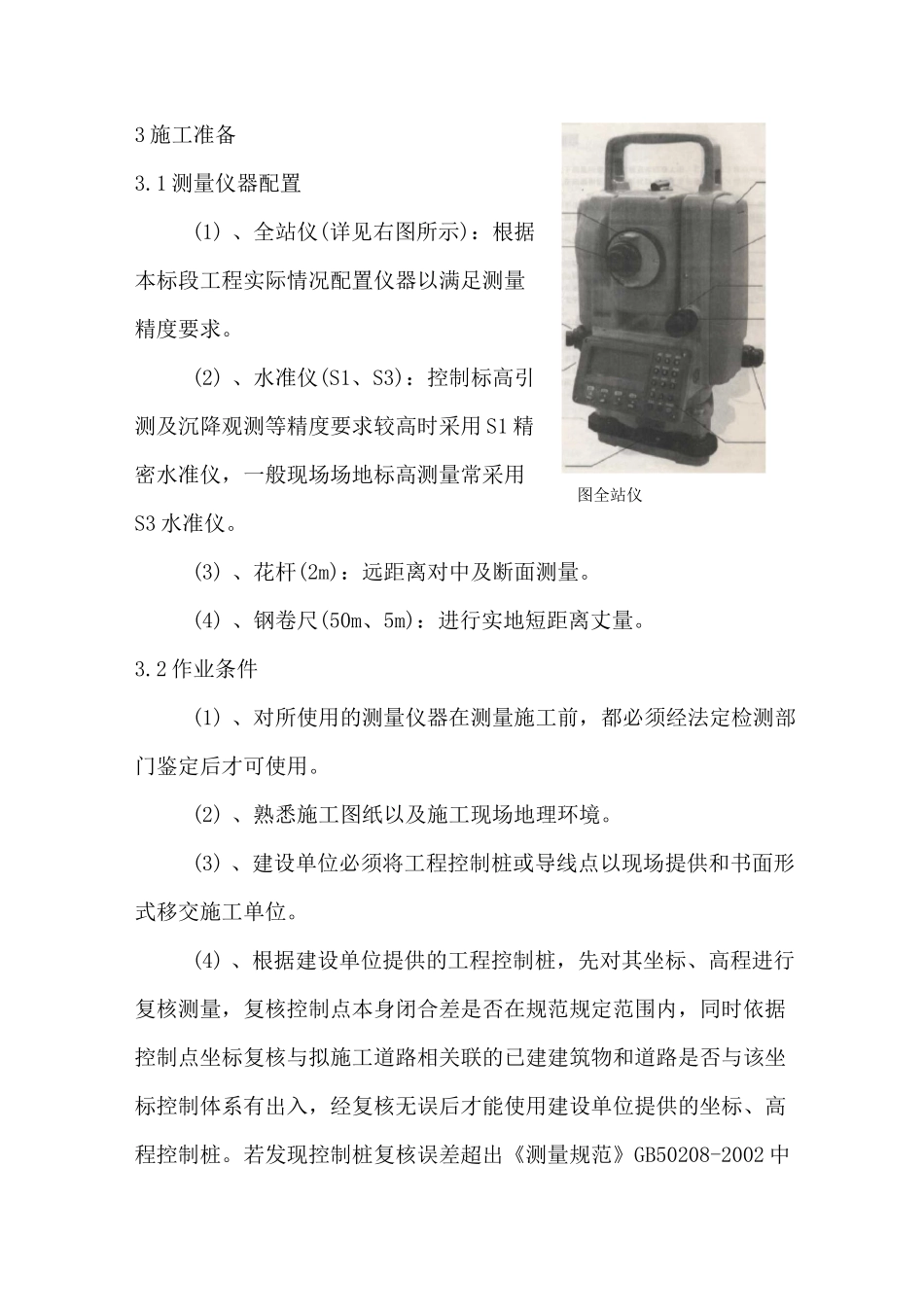

池峰路市政工程测量方案1 施工测量仪器的配备施工测量仪器的选用参见附表《主要的材料试验、测量、质检仪器设备表》。2 关键过程控制2.1 关键工序在施工过程中监控要求及控制目标如下：序号控制要点控制目标控制方法1控制桩复核满足《测量规范》GB50208-2002 要求严格执彳丁测量放样复核制度2导线点布设满足《测量规范》GB50208-2002 要求严格执彳丁测量放样复核制度3道路断面复测真实反映道路原地貌实际情况由监理、业主监督共同完成4测量放样偏差符合设计和规范要求严格按照质量检验评定标准执行5竣工测量准确反映道路最终成型位置和标咼与监理、业主共同参与完成2.2 监控记录施工日记、交接桩记录、复测资料、测量复核记录、坐标及标高引测记录、测量施工放样记录、技术复核记录、质量检验评定记录等。3 施工准备3.1 测量仪器配置(1) 、全站仪(详见右图所示)：根据本标段工程实际情况配置仪器以满足测量精度要求。(2) 、水准仪(S1、S3)：控制标高引测及沉降观测等精度要求较高时采用 S1 精密水准仪，一般现场场地标高测量常采用S3 水准仪。(3) 、花杆(2m)：远距离对中及断面测量。(4) 、钢卷尺(50m、5m)：进行实地短距离丈量。3.2 作业条件(1) 、对所使用的测量仪器在测量施工前，都必须经法定检测部门鉴定后才可使用。(2) 、熟悉施工图纸以及施工现场地理环境。(3) 、建设单位必须将工程控制桩或导线点以现场提供和书面形式移交施工单位。(4) 、根据建设单位提供的工程控制桩，先对其坐标、高程进行复核测量，复核控制点本身闭合差是否在规范规定范围内，同时依据控制点坐标复核与拟施工道路相关联的已建建筑物和道路是否与该坐标控制体系有出入，经复核无误后才能使用建设单位提供的坐标、高程控制桩。若发现控制桩复核误差超出《测量规范》GB50208-2002 中图全站仪所规定的允许范围，应向建设单位提交书面资料，要求重新提供。（5）、建立测量控制网：根据设计道路总平面图、施工现场地理环境、测量通视效果、测量便利程度和拟设导线控制点保护条件等因素综合考虑，合理布设测量控制桩。控制桩布好后再依据建设单位提供的坐标、高程控制点，将布设的导线控制点的坐标、高程测量出来，经复核无误后就形成完整的能直接指导测量施工的坐标、高程控制网体系，并形成文字记录。这样道路任何点位测量均可采用就近导线控制点进行，不必繁琐设置过渡转点。4 测量施工工艺流程道路断面复测管道工程测量路基、路面工程测量竣工测...
