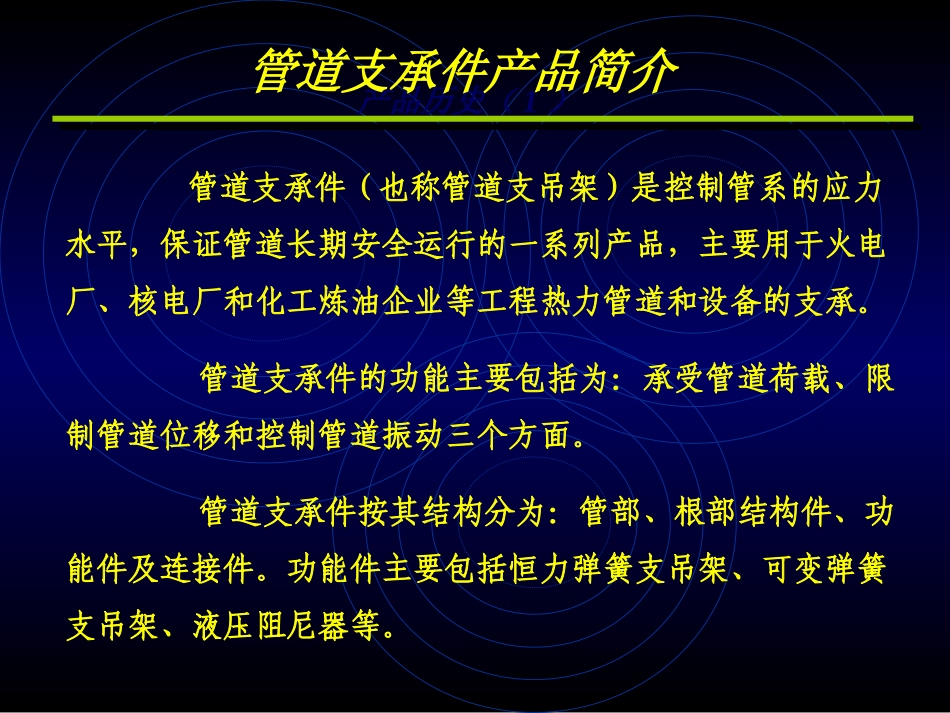

管道支承件介绍管道支承件介绍目录1管道支承件产品简介3支承件种类简介2适用标准及规范4制造商资质产品历史（1）管道支承件产品简介管道支承件（也称管道支吊架）是控制管系的应力水平，保证管道长期安全运行的一系列产品，主要用于火电厂、核电厂和化工炼油企业等工程热力管道和设备的支承。管道支承件的功能主要包括为：承受管道荷载、限制管道位移和控制管道振动三个方面。管道支承件按其结构分为：管部、根部结构件、功能件及连接件。功能件主要包括恒力弹簧支吊架、可变弹簧支吊架、液压阻尼器等。产品历史（2）管道支承件适用标准GB17116-1997《管道支吊架》MSSSP58、SP69、SP89《管道支吊架》ASME《锅炉及压力容器规范》B31.1《动力管道》ASME《锅炉及压力容器规范》()Ⅲ核动力装置设备NF支承件RCC-M《压水堆核岛机械设备设计和建造规则》H篇支承件GB150-1998《钢制压力容器》DL/T5054-1996《火力发电厂汽水管道设计技术规定》DL/T1113-2009《火力发电厂管道支吊架验收规程》产品历史（2）管道支承件适用规范华东电力设计院1983年版《管道支吊架手册》西北电力设计院1983年版《管道支吊架手册》JB/T8130.1《恒力弹簧支吊架》JB/T8130.2《可变弹簧支吊架》《SPEC系列管道支吊架手册》江苏电力装备有限公司ITT.G恒力弹簧支吊架HG/T20664-1998《化工变力弹簧支吊架》恒吊弹吊刚吊承重支吊架限位装置导向装置固定支架限位支吊架减振器阻尼器拉撑杆振动控制装置支吊架产品支承件种类（按主要性能与用途分类）恒力弹簧支吊架恒力支吊架（以下简称恒吊）根据力矩平衡原理设计。在许可的负载位移下，负载力矩和弹簧（或重锤）力矩始终保持平衡。对用恒吊支承的管道和设备，在发生位移时，可以提供恒定的支承力，因而不会给管道设备带来附加应力。一般用于需要减少位移应力的地方，如电站锅炉本体、发电厂的汽、水、烟、风管及燃烧器等悬吊部分，以及石油、化学工业中需要此类支承的地方。当管道系统内某吊点的热位移大于12mm，宜选用恒吊来支承，以避免管道系统产生危险的弯曲应力及不利的应力转移。作用恒力弹簧支吊架重锤式恒力吊架种类恒力弹簧支吊架上图为四连杆弹簧式，即JB/T8130PH型恒力弹簧吊架。下图为三连杆弹簧式，即ITT.G58型恒力弹簧吊架。种类恒力弹簧支吊架杠杆重锤式恒吊按照杠杆原理，用平衡重锤与管道载荷相平衡。三连杆、四连杆弹簧式恒吊均按力矩平衡原理，采用合适的连杆机构让弹簧侧力矩与载荷力矩相等，同时保证载荷不变或变化很小。三连杆弹簧式恒吊在理论上可以达到完全恒力，而四连杆弹簧式恒吊在理论上是近似恒力。原理变力弹簧支吊架变力弹簧支吊架主要用于有垂直位移的动力管道或设备的支承。由于其主要依靠弹簧力来支承荷载，因此只适宜用在垂直位移较小的场合。变力弹簧支吊架内装有圆柱螺旋弹簧，在承载的同时，它能适应管道或设备的热位移，也能吸收管道的振动，可以同时起到减振作用，加上它比恒力支吊架经济，因此在应力计算允许的情况下，被设计人员广泛地采用。变力弹簧支吊架的主要元件是弹簧，本公司对每一个用于变力弹簧支吊架的弹簧均进行严格的测试，出厂前全部按使用要求，整定在冷态或热态荷载；弹簧支吊架具有保护弹簧的外壳，其上的标牌，清晰的显示弹簧变形大小及冷、热态位置，便于观察和检修。作用变力弹簧支吊架弹吊按弹簧的形式可分为圆柱螺旋弹簧式和碟形弹簧式二种。按整定方式可分为整定式和非整定式二种。对于管道热变形刚度有严格要求时，选用的弹吊一般都是整定式圆柱螺旋弹簧弹吊，通常有T/TH型、TD型和SV型。种类变力弹簧支吊架左图为JB/T8130可变弹簧支架右图为T/TH型可变弹簧吊架种类变力弹簧支吊架原理变力弹簧支吊架T/TH型弹吊有1、2、3、4、5、6六种，JB/T8130弹吊有A、B、C、D、E、F、G七种，SV型弹吊有C、D、P、S四种结构形式。结构刚性支吊架刚性支吊架（以下简称刚吊）对管道垂直方向呈刚性约束，故只能用于管道没有垂直位移或垂直位移很小且允许约束的地方。刚吊能承受较大的载荷，保持管位置不下沉，增强管道系统的刚性和减少管子的振动。作用刚性支吊架刚吊有以下几种典型的...
