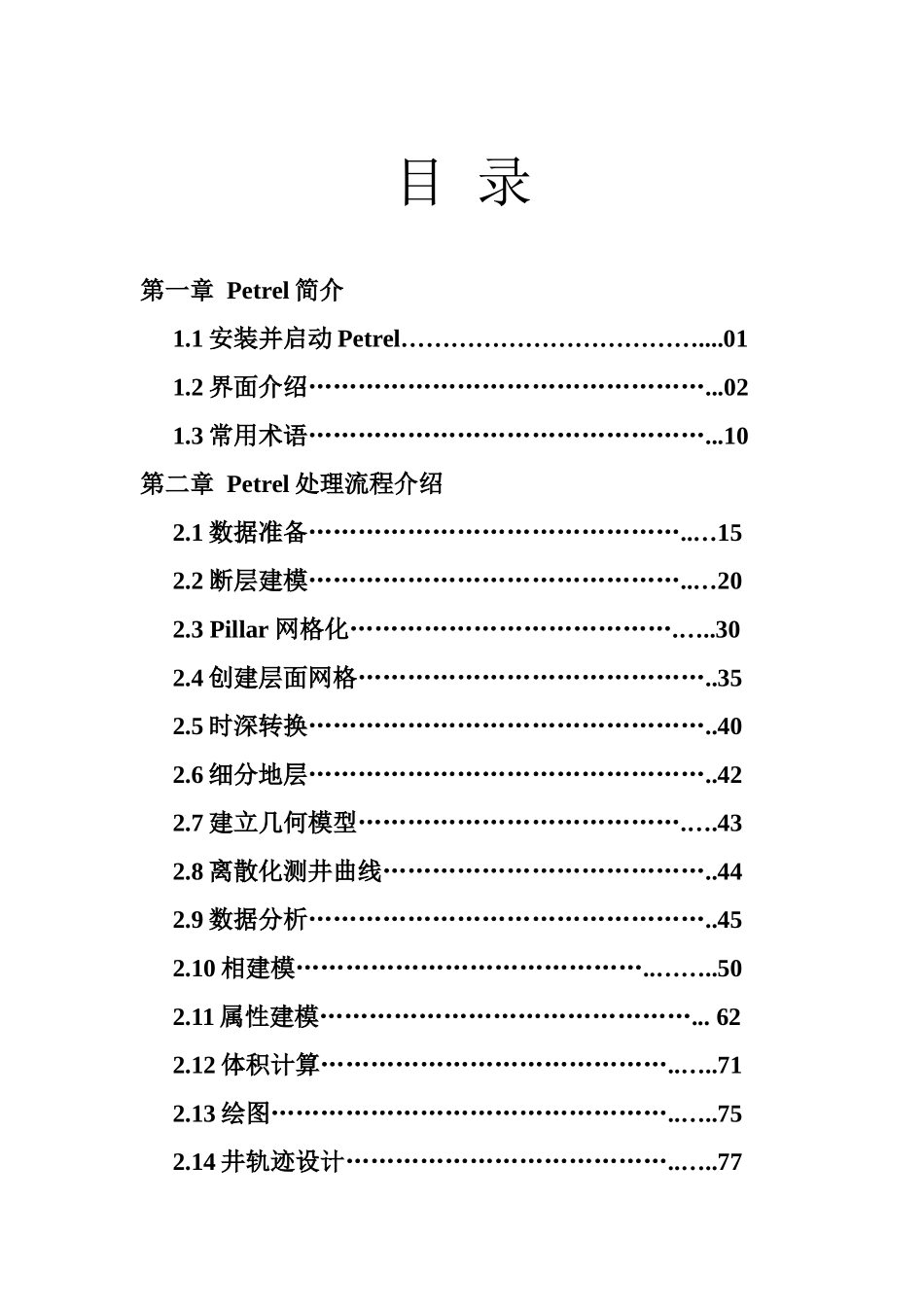

Petrel软件实例操作流程目录第一章Petrel简介1.1安装并启动Petrel………………………………....011.2界面介绍…………………………………………...021.3常用术语…………………………………………...10第二章Petrel处理流程介绍2.1数据准备………………………………………..…152.2断层建模………………………………………..…202.3Pillar网格化………………………………….…..302.4创建层面网格……………………………………..352.5时深转换…………………………………………..402.6细分地层…………………………………………..422.7建立几何模型………………………………….….432.8离散化测井曲线…………………………………..442.9数据分析…………………………………………..452.10相建模……………………………………..……..502.11属性建模………………………………………...622.12体积计算……………………………………..…..712.13绘图…………………………………………..…..752.14井轨迹设计…………………………………..…..772.15油藏数值模拟的数据输入和输出………..……..80PetrelTM2002SE实例操作流程第一章Petrel简介1.1安装并启动Petrel把安装盘放入光驱，运行Setup.exe程序，根据提示就可以顺利完成安装，在安装的过程中同时安装DONGLE的驱动程序，安装的过程中不要把DONGLE插入USB插槽，安装完毕，再插入DONGLE,如果LICENSE过期，请和我们技术支持联系，然后按下面的顺序打开软件。1.双击桌面上的Petrel图标启动Petrel。2.如果是第一次运行Petrel，将出现一个Petrel的介绍窗口。3.打开Gullfaks_Demo项目。点击文件>打开项目，从项目目录中选择Gullfaks_2002SE.pet。第1页PetrelTM2002SE实例操作流程1.2界面介绍1.2.1菜单/工具栏与大多数PC软件一样，Petrel软件的菜单有标准的“文件”、“编辑”、“视图”、“插入”、“项目”、“窗口”、“帮助”等下拉菜单，以及一些用于打开、保存project的标准操作按钮。在Petrel的显示窗口的右边是对应于操作进程的工具栏，这些工具是否有效取决于选择进程表中的哪个进程。操作步骤1.点击上面工具栏中的每一项看会出现什么，你可以实践一些感兴趣的选项。2.将鼠标放在工具栏中的按钮上慢慢移动，将会出现描述每一个按钮功能的文本出现。3.点击“What'sThis”按钮，然后再点击其它的某个按钮，将会现该按钮功能的详细描述。1.2.1.1文件菜单(File)第2页1.新项目2.打开项目3.打开第二项目4.导入文件5.OpenSpirit输入6.保存项目7.另存项目8.自动保存9.清空项目目录10.输出11.输出图象12.绘图13.预览绘图14.绘图仪设置15.页面设置PetrelTM2002SE实例操作流程1.2.1.2编辑菜单(Edit)1.2.1.3显示菜单(View)第3页1.恢复2.重做3.剪切4.复制5.粘贴6.删除7.拷贝位图8.拷贝图源文件9.粘贴位图10.全选1.状态栏2.文件浏览器3.处理流程4.激活批处理流程5.信息窗口6.飞行模拟7.显示工具栏8.全屏显示9.设置10.流程对话框11.全景显示12.俯视图13.以原始比例显示14.设置为原始比例15.高亮显示16.正交镜头显示PetrelTM2002SE实例操作流程1.2.1.3插入菜单(Insert)1.2.1.4项目菜单(Project)1.2.1.5工具菜单(Tools)第4页1.输入2.输入图象3.加入新文件夹4.编辑批处理流程5.加入新剖面6.加入新井7.加入新文件夹（特殊）8.加入可视对象1.设置2.重新设置显示方式3.重新设置显示方式为缺省4.保存项目色标模版5.载入项目色标模版6.Eclipse输出设置7.CMG输出设置8.VIP输出设置9.Gslib输出设置10.Eclipse输入设置11.CMG输入设置12.VIP输入设置13.Gslib输入设置1.系统设置2.释放内存3.更新许可4.校验软件的更新PetrelTM2002SE实例操作流程1.2.1.6窗口菜单(Window)1.2.1.7帮助菜单(Help)第5页1.打开3D显示窗口2.打开2D显示窗口3.打开平面图窗口4.打开截面窗口5.打开2D地震解释窗口6.打开直方图窗口7.打开函数窗口8.打开联井剖面窗口9.打开显示模拟结果窗口10.关闭显示窗口中的对象11.关闭当前窗口12.向后浏览窗口13.向前浏览窗口14.叠状平铺窗口15.水平均分窗口16.垂直均分窗口17.排列图标1.在线帮助2,本版本新功能3.即时帮助4.每日诀窍5.Technoguide网址...
