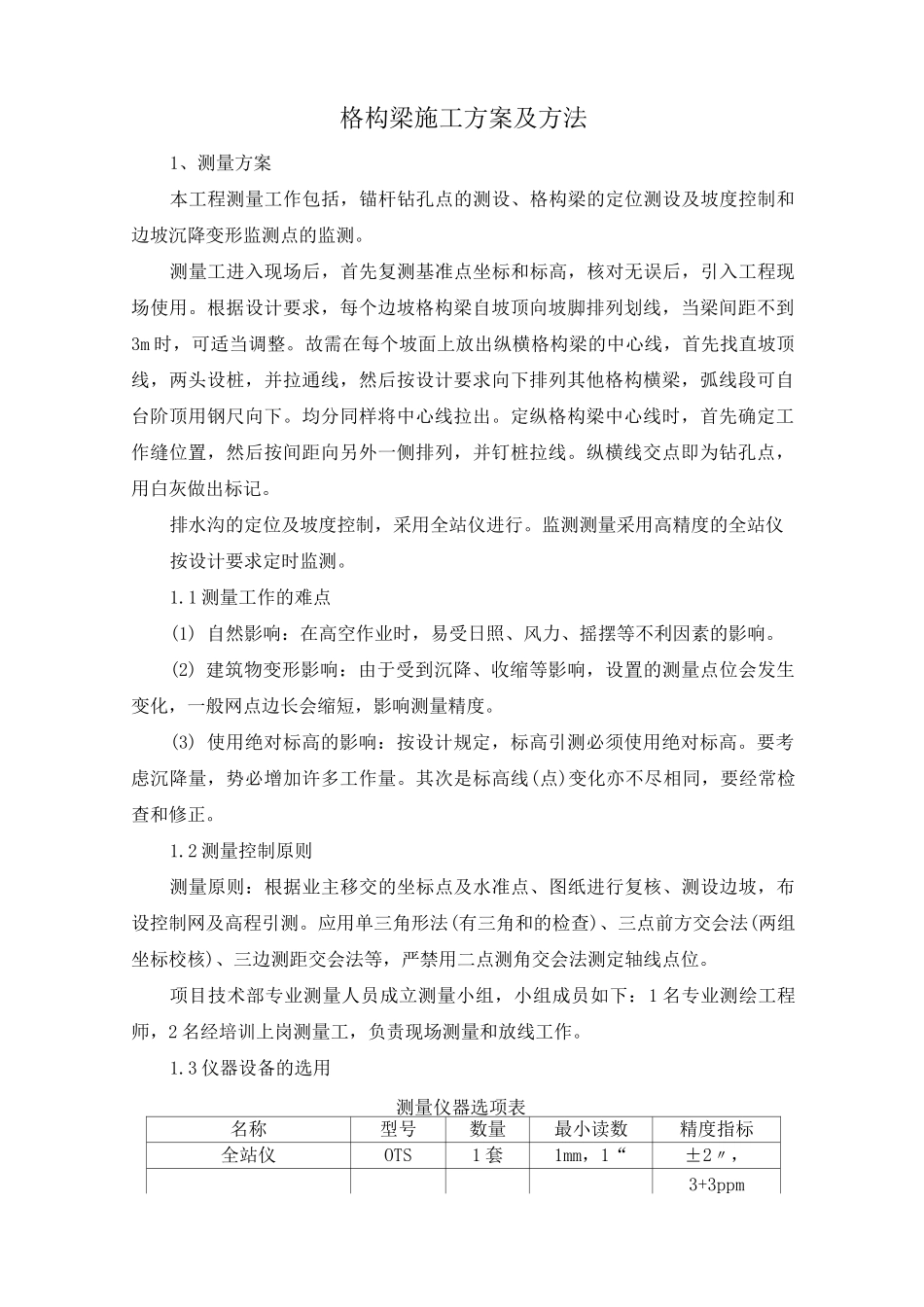

格构梁施工方案及方法1、测量方案本工程测量工作包括，锚杆钻孔点的测设、格构梁的定位测设及坡度控制和边坡沉降变形监测点的监测。测量工进入现场后，首先复测基准点坐标和标高，核对无误后，引入工程现场使用。根据设计要求，每个边坡格构梁自坡顶向坡脚排列划线，当梁间距不到3m 时，可适当调整。故需在每个坡面上放出纵横格构梁的中心线，首先找直坡顶线，两头设桩，并拉通线，然后按设计要求向下排列其他格构横梁，弧线段可自台阶顶用钢尺向下。均分同样将中心线拉出。定纵格构梁中心线时，首先确定工作缝位置，然后按间距向另外一侧排列，并钉桩拉线。纵横线交点即为钻孔点，用白灰做出标记。排水沟的定位及坡度控制，采用全站仪进行。监测测量采用高精度的全站仪按设计要求定时监测。1.1 测量工作的难点(1) 自然影响：在高空作业时，易受日照、风力、摇摆等不利因素的影响。(2) 建筑物变形影响：由于受到沉降、收缩等影响，设置的测量点位会发生变化，一般网点边长会缩短，影响测量精度。(3) 使用绝对标高的影响：按设计规定，标高引测必须使用绝对标高。要考虑沉降量，势必增加许多工作量。其次是标高线(点)变化亦不尽相同，要经常检查和修正。1.2 测量控制原则测量原则：根据业主移交的坐标点及水准点、图纸进行复核、测设边坡，布设控制网及高程引测。应用单三角形法(有三角和的检查)、三点前方交会法(两组坐标校核)、三边测距交会法等，严禁用二点测角交会法测定轴线点位。项目技术部专业测量人员成立测量小组，小组成员如下：1 名专业测绘工程师，2 名经培训上岗测量工，负责现场测量和放线工作。1.3 仪器设备的选用测量仪器选项表名称型号数量最小读数精度指标全站仪OTS1 套1mm，1“±2〃，3+3ppm水准仪DS11 套0.001mm土 1/Km钢卷尺50M1 把1mm2、脚手架工程2.1 搭设方法本工程脚手架搭设采用©48X3.5 钢管，扣件采用铸铁扣件。主要用于锚杆钻孔操作平台及格构梁模板支撑加固体系和浇注混凝土操作平台。施工时，顺边坡坡面向上搭设双排架。搭设规格：歩距 1.0m，立杆间距 1.0m，排距 2.0m，小横杆间距 1.0m。搭设时，须配合施工进度，一次搭设高度为一个平台斜坡。每搭完一步脚手架后，应校正步距、纵距、横距及立杆的垂直度。操作平台满铺 50mm 厚跳板，外圈设 300mm 高挡脚板，并按安全规范要求设防护栏和安全网。因锚杆钻孔与格构梁模板施工工艺及脚手架搭设要求不同，故在进行格构梁模板施工时，原来搭设的...
