petrel操作指南课件VIP免费

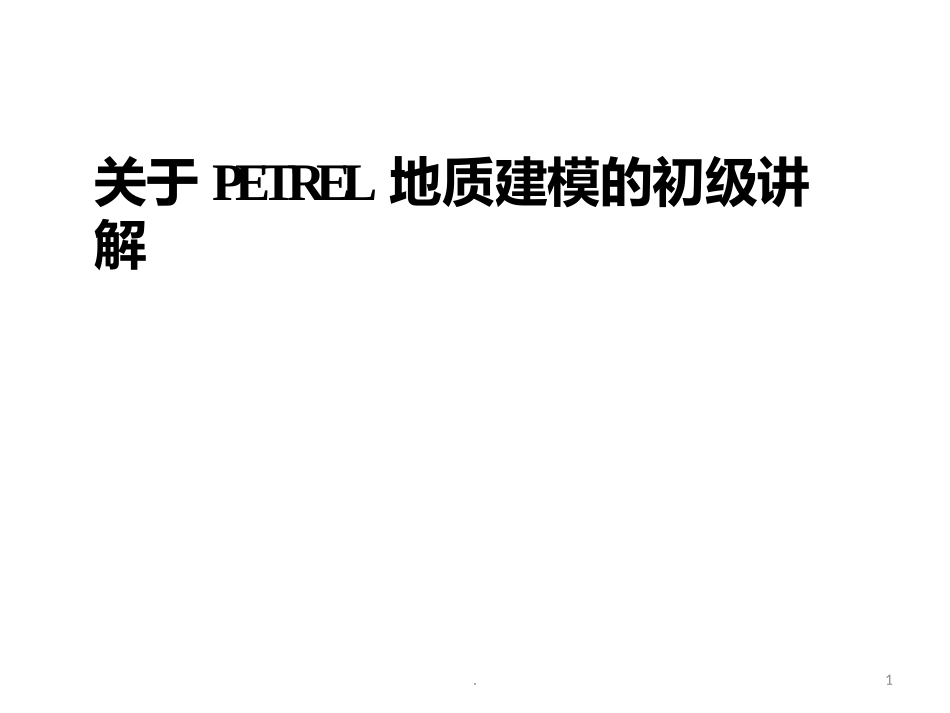

petrel操作指南课件_第1页
1/112

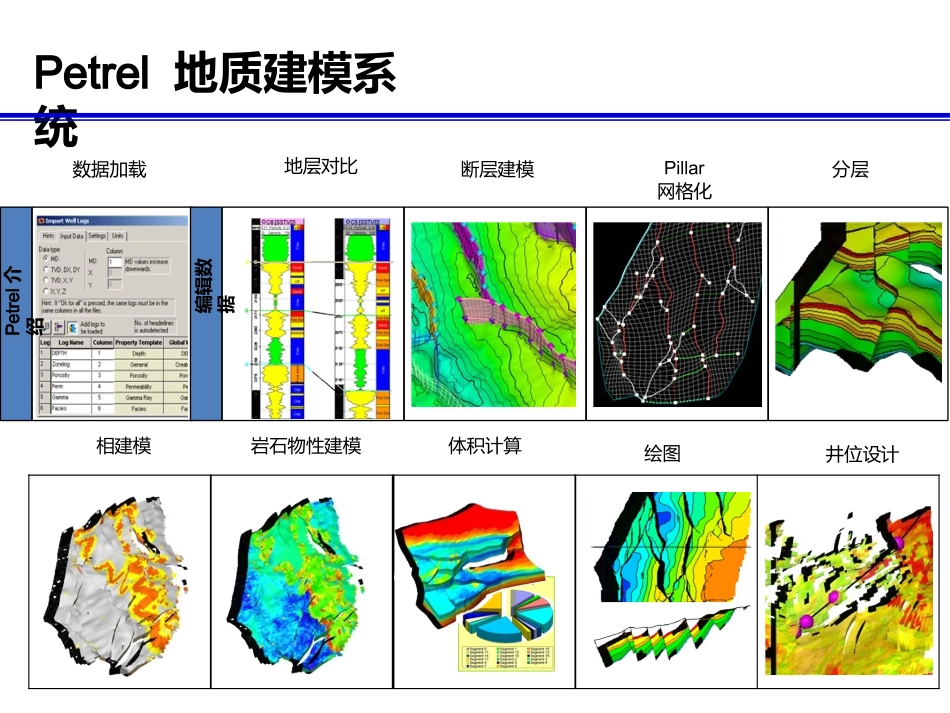

petrel操作指南课件_第2页
2/112

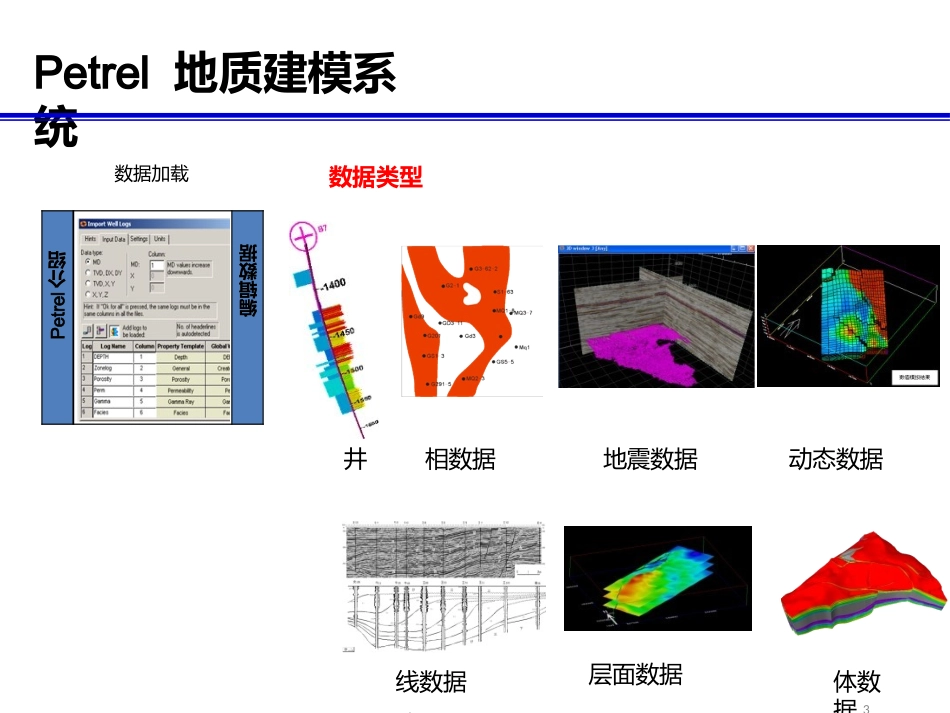

petrel操作指南课件_第3页
3/112
关于PETREL地质建模的初级讲解1.Petrel地质建模系统断层建模Pillar网格化分层相建模岩石物性建模井位设计体积计算绘图地层对比数据加载Petrel介绍编辑数据Petrel地质建模系统数据加载Petrel介绍编辑数据数据类型井相数据地震数据动态数据线数据.层面数据体数据3Petrel地质建模系统在PETREL软件中把这些数据分为点数据、线数据、二维网格数据以及三维网格数据.4Petrel地质建模系统常规数据导入井数据:包含井头数据、井斜数据(井轨迹)、测井曲线等.5Petrel地质建模系统Wellhead文件包含内容:Wellname(required,mustbeunique)X-coordinate(required)Y-coordinate(required)Top-depth(optional)Bottom-depth(optional).6KBSymbol(optional)(optional)首先,准备井头数据:加载井头文件,确定工区范围Petrel地质建模系统常规数据导入>井头文件的导入:点击Insert插入Newwellfolder右键单击wells,在菜单中选择import(onselection).在弹出窗口选择文件类型为wellhead(*.*)选择准备好的井头文件7Petrel地质建模系统增加、删除列,进行数据格式定义根据数据,这里要分别改为:井名,X、Y坐标,补心海拔,底深然后,定义从第几行开始读入,以及无效值数据成列分布,每一列是一类数据,根据经验区分各类数据,进行定义输入井头数据时,要注意井头文件是否合格,必要的井名及相应井坐标必不可少,井头是以后工作的基础,所以,一定要确保其正确无误.8在弹出窗口输入设置参数Petrel地质建模系统常规数据导入>井斜文件的导入:数据格式井斜文件包含内容分四种:1、MD、INCL、AZIM2、TVD、X、Y3、X、Y、Z4、DX、DY、TVD右键单击wells,选择输入,弹出对话框,在文件类型一栏选择wellpath/deviation(ASCII)(*.*),选择井斜文件,打开.9Petrel地质建模系统井斜数据的导入根据井斜文件,选择输入数据类型选择了输入类型后,根据文件类型,对各列数据定义设定MD深度计算的方法依据MD、DEV、AZIM是最常用的井斜文.件类型10Petrel地质建模系统常规数据导入>测井曲线的导入:在弹出窗口选择文件类型为welllogs(ASCII)(*.*),选择准备好的井轨迹文件右键单击wells,在菜单中选择import(onselection).11Petrel地质建模系统常规数据导入>测井曲线的导入:.12先设定井深,X、Y坐标的位置。点选Specifylogstobeloaded,增加了几个标签,根据数据文件添加标签。然后,定义每行标签名字,根据对应的数据列选择模板。一切调好后,点击OKforallPetrel地质建模系统.13Petrel地质建模系统.14Petrel地质建模系统点击Insert插入Newwellfolder在生成的welltops1上右键单击,选择输.入注意加载分层数据时的文件类型:Petrelwelltops(ASCII)(*.*)15Petrel地质建模系统分层数据是搭建构造模型的重要元素,目的是把地质分层的概念插入到构建的框架里16.Petrel地质建模系统断层建模Pillar网格化分层相建模岩石物性建模井位设计体积计算绘图地层对比数据加载Petrel介绍编辑数据Petrel地质建模系统地层对比按照前面讲的,把wells调的粗一些,调整label、symbol不能遮住井,label要明显选modcor在process一栏中,中Stratigraphic点击右侧工具栏的addelingwell下的工具towellwellsectiorelation,n.18按住Shift,按一定顺序点中打算显示在wellsection里的wellsPetrel地质建模系统.19Petrel地质建模系统断层建模Pillar网格化分层相建模岩石物性建模井位设计体积计算绘图地层对比数据加载Petrel介绍编辑数据Petrel地质建模系统.21Petrel地质建模系统.22Petrel地质建模系统自动生成的pillar一般都不符合要求,我们要对它进行调整,这里以一组由断层多边形生成的pillar的调整为例,讲解下调整pillar的一些常用步骤.23Petrel地质建模系统自动生成的pillar一般都不符合要求,我们要对它进行调整,这里以一组由断层多边形生成的pillar的调整为例,讲解下调整pillar的一些常用步骤.24Petrel地质建模系统自动生成的pillar一般都不符合要求,我们要对它进行调整,这里以一组由断层多边形生成的pillar的调整为例,讲解下调整pillar的一些常用步骤.25Petrel地质建模系统断层建模Pillar网格化分层相建模岩石物性建模井位设计体积...
