关于桥梁荷载与限载的说明

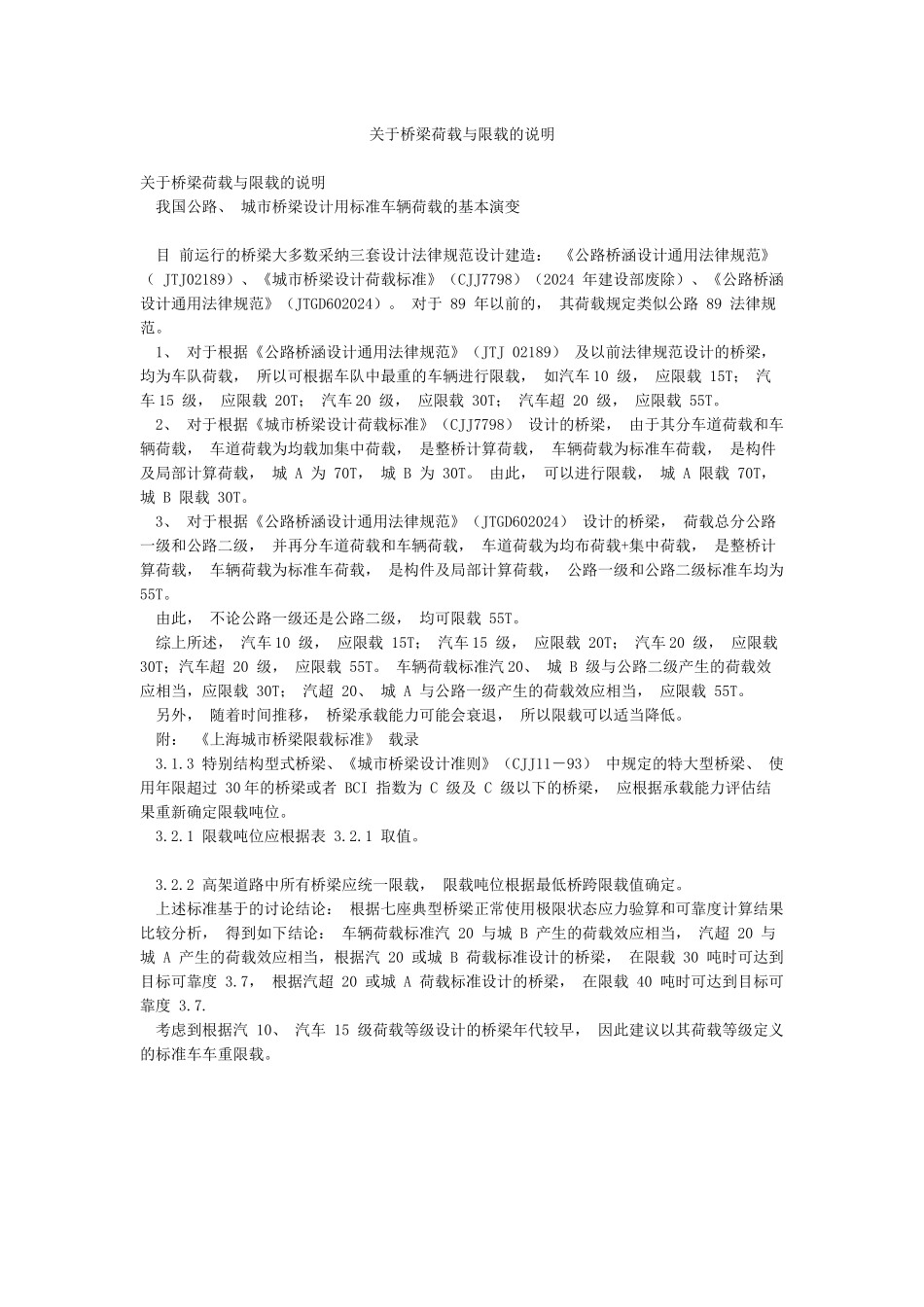

关于桥梁荷载与限载的说明_第1页
1/1
关于桥梁荷载与限载的说明关于桥梁荷载与限载的说明 我国公路、 城市桥梁设计用标准车辆荷载的基本演变 目 前运行的桥梁大多数采纳三套设计法律规范设计建造: 《公路桥涵设计通用法律规范》( JTJ02189)、《城市桥梁设计荷载标准》(CJJ7798)(2024 年建设部废除)、《公路桥涵设计通用法律规范》(JTGD602024)。 对于 89 年以前的, 其荷载规定类似公路 89 法律规范。 1、 对于根据《公路桥涵设计通用法律规范》(JTJ 02189) 及以前法律规范设计的桥梁, 均为车队荷载, 所以可根据车队中最重的车辆进行限载, 如汽车 10 级, 应限载 15T; 汽车 15 级, 应限载 20T; 汽车 20 级, 应限载 30T; 汽车超 20 级, 应限载 55T。 2、 对于根据《城市桥梁设计荷载标准》(CJJ7798) 设计的桥梁, 由于其分车道荷载和车辆荷载, 车道荷载为均载加集中荷载, 是整桥计算荷载, 车辆荷载为标准车荷载, 是构件及局部计算荷载, 城 A 为 70T, 城 B 为 30T。 由此, 可以进行限载, 城 A 限载 70T, 城 B 限载 30T。 3、 对于根据《公路桥涵设计通用法律规范》(JTGD602024) 设计的桥梁, 荷载总分公路一级和公路二级, 并再分车道荷载和车辆荷载, 车道荷载为均布荷载+集中荷载, 是整桥计算荷载, 车辆荷载为标准车荷载, 是构件及局部计算荷载, 公路一级和公路二级标准车均为 55T。 由此, 不论公路一级还是公路二级, 均可限载 55T。 综上所述, 汽车 10 级, 应限载 15T; 汽车 15 级, 应限载 20T; 汽车 20 级, 应限载 30T;汽车超 20 级, 应限载 55T。 车辆荷载标准汽 20、 城 B 级与公路二级产生的荷载效应相当,应限载 30T; 汽超 20、 城 A 与公路一级产生的荷载效应相当, 应限载 55T。 另外, 随着时间推移, 桥梁承载能力可能会衰退, 所以限载可以适当降低。 附: 《上海城市桥梁限载标准》 载录 3.1.3 特别结构型式桥梁、《城市桥梁设计准则》(CJJ11-93) 中规定的特大型桥梁、 使用年限超过 30 年的桥梁或者 BCI 指数为 C 级及 C 级以下的桥梁, 应根据承载能力评估结果重新确定限载吨位。 3.2.1 限载吨位应根据表 3.2.1 取值。 3.2.2 高架道路中所有桥梁应统一限载, 限载吨位根据最低桥跨限载值确定。 上述标准基于的讨论结论: 根据七座典型桥梁正常使用极限状态应力验...
