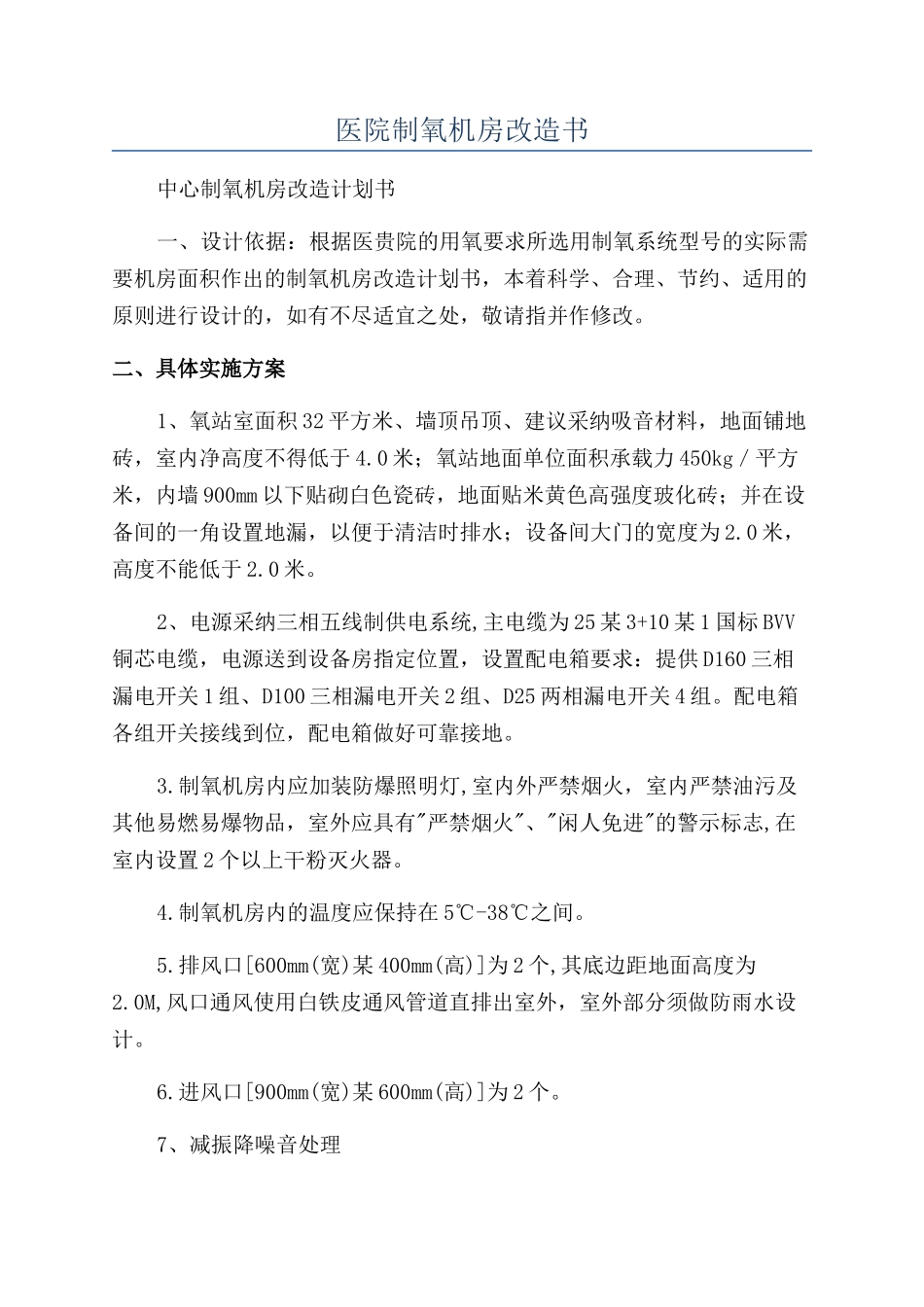

医院制氧机房改造书

医院制氧机房改造书中心制氧机房改造计划书一、设计依据：根据医贵院的用氧要求所选用制氧系统型号的实际需要机房面积作出的制氧机房改造计划书，本着科学、合理、节约、适用的原则进行设计的，如有不尽适宜之处，敬请指并作修改。二、具体实施方案1、氧站室面积 32 平方米、墙顶吊顶、建议采纳吸音材料，地面铺地砖，室内净高度不得低于 4.0 米；氧站地面单位面积承载力 450kg／平方米，内墙 900mm 以下贴砌白色瓷砖，地面贴米黄色高强度玻化砖；并在设备间的一角设置地漏，以便于清洁时排水；设备间大门的宽度为 2.0 米，高度不能低于 2.0 米。2、电源采纳三相五线制供电系统,主电缆为 25 某 3+10 某 1 国标 BVV铜芯电缆，电源送到设备房指定位置，设置配电箱要求：提供 D160 三相漏电开关 1 组、D100 三相漏电开关 2 组、D25 两相漏电开关 4 组。配电箱各组开关接线到位，配电箱做好可靠接地。3.制氧机房内应加装防爆照明灯,室内外严禁烟火，室内严禁油污及其他易燃易爆物品，室外应具有"严禁烟火"、"闲人免进"的警示标志,在室内设置 2 个以上干粉灭火器。4.制氧机房内的温度应保持在 5℃-38℃之间。5.排风口[600mm(宽)某 400mm(高)]为 2 个,其底边距地面高度为2.0M,风口通风使用白铁皮通风管道直排出室外，室外部分须做防雨水设计。6.进风口[900mm(宽)某 600mm(高)]为 2 个。7、减振降噪音处理在本工程项目中，为了降低该系统的运行噪音，减小对周边环境的影响，我公司对系统进行如下优化设计：1).选用阿特拉斯空气压缩机，从根本上减小噪音源的强度；2).为了进一步降低空气压缩机的噪音,在其进风口处特别设计了降噪音装置,将空压机的噪音降至最低点；8、机组配置设计根据医院的实际需要，参照国家有关医用分子筛中心制氧技术法律规范，准确进行用氧峰值计算，作好制氧主机选型，进而合理配置上游和下游设备，选配置时充分考虑系统运行的稳定性、经济性和耐用性，以及通过 PLC 控制的可实现性，对于流量、纯度、压力、温度等关键参数的探测仪表，则更注重其精度和耐用性。9、及时、高效、完善的售后服务1）、从签订合同起，公司立即安排专职项目经理跟踪项目启动，协调现场施工进度，直至系统设备交付运行，并为用户建立完整的运行记录档案。2）、竣工交付使用的同时，将为用户免费两名操作人员，使其达到能正确操作和日常维护保养。10..此方案如有改变，我司将及时通知院方，并按新方案改造，在未收到正式书面变更前，机房改建以此方案为准。
