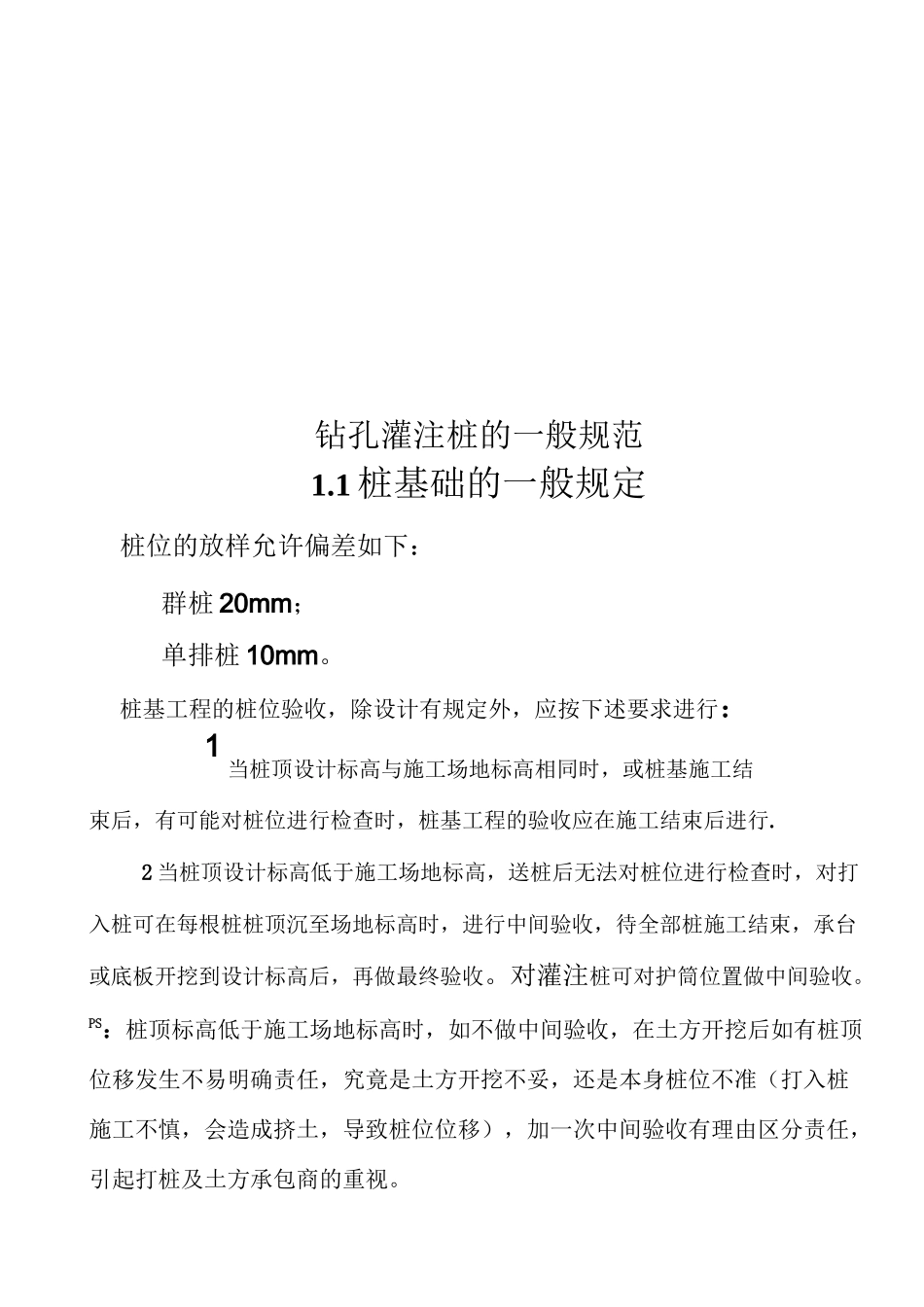

钻孔灌注桩的一般规范1.1 桩基础的一般规定桩位的放样允许偏差如下：群桩 20mm；单排桩 10mm。桩基工程的桩位验收，除设计有规定外，应按下述要求进行：1当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能对桩位进行检查时，桩基工程的验收应在施工结束后进行.2 当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打入桩可在每根桩桩顶沉至场地标高时，进行中间验收，待全部桩施工结束，承台或底板开挖到设计标高后，再做最终验收。对灌注桩可对护筒位置做中间验收。PS：桩顶标高低于施工场地标高时，如不做中间验收，在土方开挖后如有桩顶位移发生不易明确责任，究竟是土方开挖不妥，还是本身桩位不准（打入桩施工不慎，会造成挤土，导致桩位位移），加一次中间验收有理由区分责任，引起打桩及土方承包商的重视。表预制桩（钢桩）桩位的允许偏差（mm）项项目允许偏差1盖有基础的桩：100+0・01H（1）垂直基础梁的中心线（2）沿基础量的中心线150+0・01H2桩数为 1~3 根桩基中的桩1003桩数为 4~16 根桩基中的桩1/2 桩径或边长4桩数大于 16 根桩基中的桩(1) 最外面的桩(2) 中间桩1/3 桩径或边长1/2 桩径或边长注：H 为施工现场地面标咼与桩顶设计标咼的距离PS:本规范表 1・1・3 中的数值未计及由于降水和基坑开挖等造成的位移，但由于打桩顺序不当，造成挤土而影响已入土桩的位移，是包括在表列数值中。为此。必须在施工中考虑合适的顺序及打桩速率。布桩密集的基础工程应有必要的措施来减少沉桩的挤土影响。灌注桩的桩位偏差必要符合表的规定，顶标咼至少要比设计标咼咼出 0・5m,柱底清孔质量按不同的成桩工艺有不同的要求，按本章节的各节要求执行。每浇筑 50m3必须有一组试件，小于 50m3的桩，每根桩必须有一组试件。表灌注桩的平面位置和垂直度的允许偏差序成孔桩径允许偏差(mm)垂直度允许偏差(%)桩位允许偏差(mm)1〜3 根、单排桩基垂直于中心线方向和群桩基础的边桩条形桩基沿中心线方向和群桩基础的中间桩号方法1泥浆护壁钻孔桩DW1000mm土50<1D/6，且不大于 100D/4，且不大于 150D>1000mm土50100+0.01H150+0.01H2套管成孔灌注桩DW500mm-20<170150D>500mm1001503干万孔灌注桩-20<1701504人工挖孔桩混凝土护壁+50<0.550150钢套管护壁+50<1100200注：1.桩径允许偏差的负值是指个别断面。2.采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。3.H 为施工现场地面标高与标顶设计标高的距离...
