施工技术交底(市政排水施工)

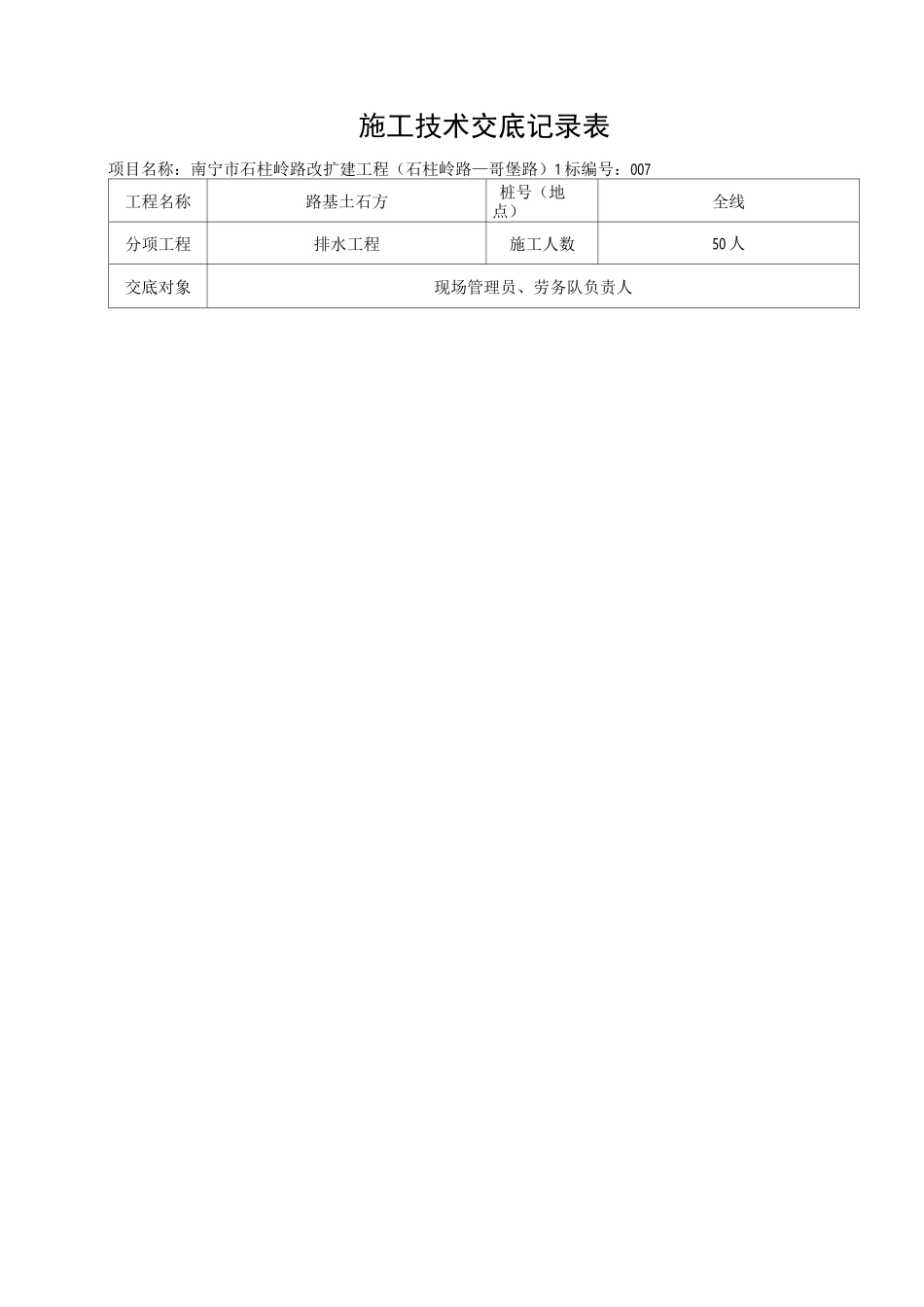

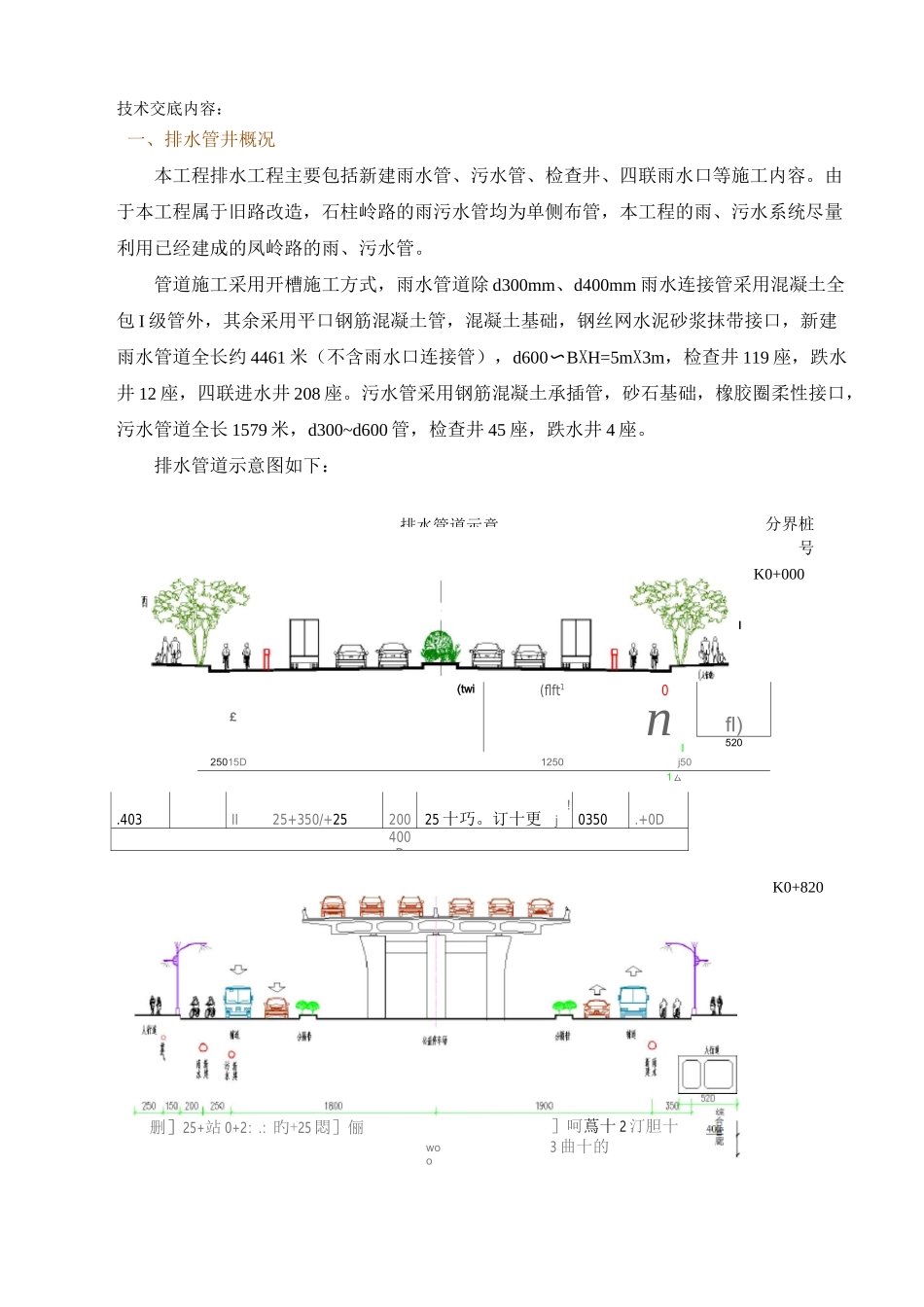

施工技术交底记录表项目名称：南宁市石柱岭路改扩建工程（石柱岭路—哥堡路）1 标编号：007工程名称路基土石方桩号（地点）全线分项工程排水工程施工人数50 人交底对象现场管理员、劳务队负责人排水管道示意技术交底内容：一、排水管井概况本工程排水工程主要包括新建雨水管、污水管、检查井、四联雨水口等施工内容。由于本工程属于旧路改造，石柱岭路的雨污水管均为单侧布管，本工程的雨、污水系统尽量利用已经建成的凤岭路的雨、污水管。管道施工采用开槽施工方式，雨水管道除 d300mm、d400mm 雨水连接管采用混凝土全包 I 级管外，其余采用平口钢筋混凝土管，混凝土基础，钢丝网水泥砂浆抹带接口，新建雨水管道全长约 4461 米（不含雨水口连接管），d600〜BXH=5mX3m，检查井 119 座，跌水井 12 座，四联进水井 208 座。污水管采用钢筋混凝土承插管，砂石基础，橡胶圈柔性接口，污水管道全长 1579 米，d300~d600 管，检查井 45 座，跌水井 4 座。排水管道示意图如下：分界桩号K0+000£(twi(flft10nLfl)52025015D1250j501 厶.403II25+350/+2520025 十巧。订十更!j0350.+0D400DK0+820I删］25+站 0+2：.：旳+25 悶］俪woo］呵蔦十 2 汀胆十3 曲十的Kl+500Kl+700Kl+700K2+140K2+500AVjIPJLoaI申- 昌 ' 250I5Q,血.榊働附 0®1&m1350I25040040D酬加肘 fO025+350x34?^20025+550x3+251：'3504000-*flHMIMli'00-ILS"Q2.Um-&J-—:;lno10offilO0.r-SI甬250・aii盲昌-1350申400251-35^34-25.典25+3^3K.1+25::;l350400400011&0”2 我 2 的 1 呢期鈴血.300775,250.250r2MJS.30000'rfl■』)0210D图 i 排水工程横断面布置图排水管道的施工采用开槽法施工，开槽施工法优点是施工技术要求不高，施工组织简单，施工速度快，在管道埋深较浅时工程费用少。（1）雨水管井由于本工程属于旧路改造，石柱岭路和铜鼓岭路的雨水管均为单侧布管，本工程的雨水系统尽量利用已经建成的石柱岭路和铜鼓岭路的雨水管。按照以上原则及已设计的雨水管道资料，根据最新的规划资料重新划分汇水面积，复核现状管道的排水能力：①当雨水管排水能力不满足排水量时，在未设置管道的另一侧敷设满足排水量的雨水管，两侧的雨水管通过连通管连接。②当雨水管的排水能力满足排水量时，因改造后的道路路幅宽度为50m，在未设置管道的另一侧 d800 雨水管满足道路路面排水要求，避免雨水口连接管过长及保证路面雨水迅速排放。雨水排水流向如下：K0+220〜K...
