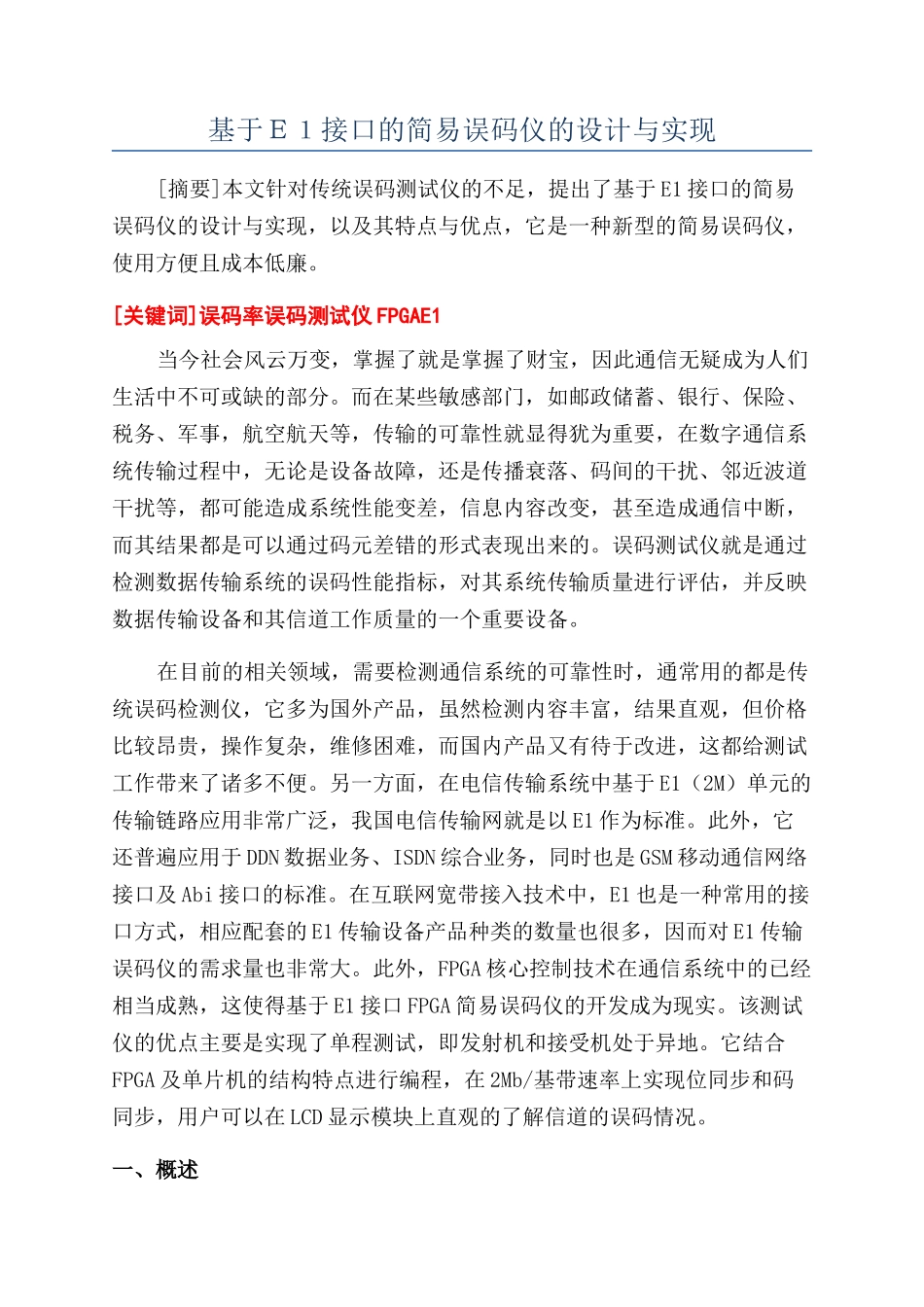

基于Ｅ１接口的简易误码仪的设计与实现[摘要]本文针对传统误码测试仪的不足，提出了基于 E1 接口的简易误码仪的设计与实现，以及其特点与优点，它是一种新型的简易误码仪，使用方便且成本低廉。[关键词]误码率误码测试仪 FPGAE1当今社会风云万变，掌握了就是掌握了财宝，因此通信无疑成为人们生活中不可或缺的部分。而在某些敏感部门，如邮政储蓄、银行、保险、税务、军事，航空航天等，传输的可靠性就显得犹为重要，在数字通信系统传输过程中，无论是设备故障，还是传播衰落、码间的干扰、邻近波道干扰等，都可能造成系统性能变差，信息内容改变，甚至造成通信中断，而其结果都是可以通过码元差错的形式表现出来的。误码测试仪就是通过检测数据传输系统的误码性能指标，对其系统传输质量进行评估，并反映数据传输设备和其信道工作质量的一个重要设备。在目前的相关领域，需要检测通信系统的可靠性时，通常用的都是传统误码检测仪，它多为国外产品，虽然检测内容丰富，结果直观，但价格比较昂贵，操作复杂，维修困难，而国内产品又有待于改进，这都给测试工作带来了诸多不便。另一方面，在电信传输系统中基于 E1（2M）单元的传输链路应用非常广泛，我国电信传输网就是以 E1 作为标准。此外，它还普遍应用于 DDN 数据业务、ISDN 综合业务，同时也是 GSM 移动通信网络接口及 Abi 接口的标准。在互联网宽带接入技术中，E1 也是一种常用的接口方式，相应配套的 E1 传输设备产品种类的数量也很多，因而对 E1 传输误码仪的需求量也非常大。此外，FPGA 核心控制技术在通信系统中的已经相当成熟，这使得基于 E1 接口 FPGA 简易误码仪的开发成为现实。该测试仪的优点主要是实现了单程测试，即发射机和接受机处于异地。它结合FPGA 及单片机的结构特点进行编程，在 2Mb/基带速率上实现位同步和码同步，用户可以在 LCD 显示模块上直观的了解信道的误码情况。一、概述误码测试仪对线路误码测试的方法很多，但是不管使用何种测试仪，其测试的原理是一样的，都有一套收发电路。通常误码仪可以分为两个模块：发送模块和接受模块。发送模块将序列信号发送到待测通信信道中，再由接收模块接收，并与原始序列信号相比较，便可得到信道误码情况。而我们要设计的为一套发送设备和接受设备分处两地的系统，假如采纳固定序列，就不能反映实际情况。因为在实际测试信道误码情况时，测量结果是由发送端发出的信号特性的统计结果所确定的，在数字...
