基于废水余热利用的宾馆服务业综合节能系统

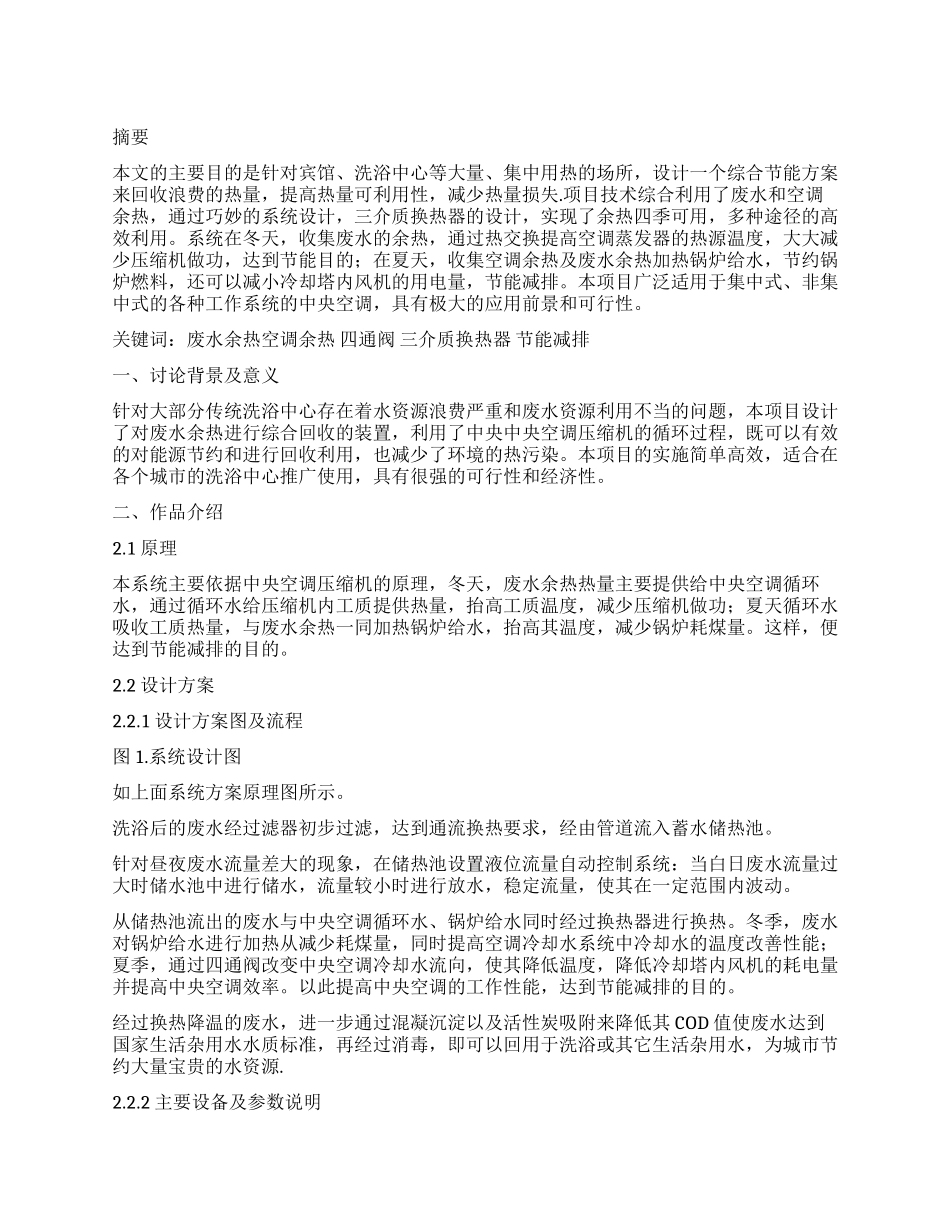

摘要本文的主要目的是针对宾馆、洗浴中心等大量、集中用热的场所，设计一个综合节能方案来回收浪费的热量，提高热量可利用性，减少热量损失.项目技术综合利用了废水和空调余热，通过巧妙的系统设计，三介质换热器的设计，实现了余热四季可用，多种途径的高效利用。系统在冬天，收集废水的余热，通过热交换提高空调蒸发器的热源温度，大大减少压缩机做功，达到节能目的；在夏天，收集空调余热及废水余热加热锅炉给水，节约锅炉燃料，还可以减小冷却塔内风机的用电量，节能减排。本项目广泛适用于集中式、非集中式的各种工作系统的中央空调，具有极大的应用前景和可行性。 关键词：废水余热空调余热 四通阀 三介质换热器 节能减排一、讨论背景及意义针对大部分传统洗浴中心存在着水资源浪费严重和废水资源利用不当的问题，本项目设计了对废水余热进行综合回收的装置，利用了中央中央空调压缩机的循环过程，既可以有效的对能源节约和进行回收利用，也减少了环境的热污染。本项目的实施简单高效，适合在各个城市的洗浴中心推广使用，具有很强的可行性和经济性。二、作品介绍2.1 原理本系统主要依据中央空调压缩机的原理，冬天，废水余热热量主要提供给中央空调循环水，通过循环水给压缩机内工质提供热量，抬高工质温度，减少压缩机做功；夏天循环水吸收工质热量，与废水余热一同加热锅炉给水，抬高其温度，减少锅炉耗煤量。这样，便达到节能减排的目的。2.2 设计方案2.2.1 设计方案图及流程图 1.系统设计图如上面系统方案原理图所示。洗浴后的废水经过滤器初步过滤，达到通流换热要求，经由管道流入蓄水储热池。针对昼夜废水流量差大的现象，在储热池设置液位流量自动控制系统：当白日废水流量过大时储水池中进行储水，流量较小时进行放水，稳定流量，使其在一定范围内波动。从储热池流出的废水与中央空调循环水、锅炉给水同时经过换热器进行换热。冬季，废水对锅炉给水进行加热从减少耗煤量，同时提高空调冷却水系统中冷却水的温度改善性能；夏季，通过四通阀改变中央空调冷却水流向，使其降低温度，降低冷却塔内风机的耗电量并提高中央空调效率。以此提高中央空调的工作性能，达到节能减排的目的。经过换热降温的废水，进一步通过混凝沉淀以及活性炭吸附来降低其 COD 值使废水达到国家生活杂用水水质标准，再经过消毒，即可以回用于洗浴或其它生活杂用水，为城市节约大量宝贵的水资源.2.2.2 主要设备及参数说明（1）洗浴废水水质分析洗浴...
