基于游戏杆的飞机驾驶仿真训练系统

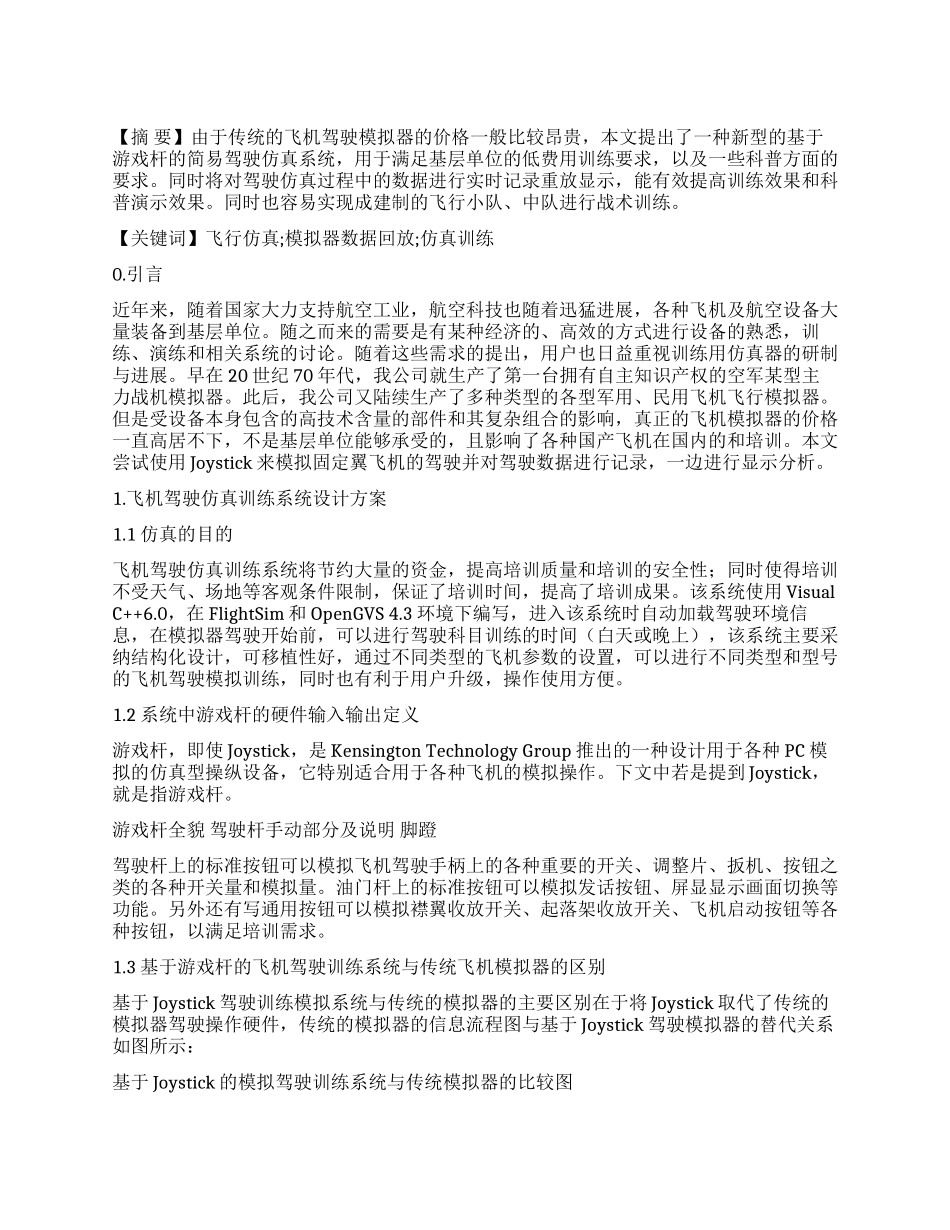

【摘 要】由于传统的飞机驾驶模拟器的价格一般比较昂贵，本文提出了一种新型的基于游戏杆的简易驾驶仿真系统，用于满足基层单位的低费用训练要求，以及一些科普方面的要求。同时将对驾驶仿真过程中的数据进行实时记录重放显示，能有效提高训练效果和科普演示效果。同时也容易实现成建制的飞行小队、中队进行战术训练。【关键词】飞行仿真;模拟器数据回放;仿真训练0.引言近年来，随着国家大力支持航空工业，航空科技也随着迅猛进展，各种飞机及航空设备大量装备到基层单位。随之而来的需要是有某种经济的、高效的方式进行设备的熟悉，训练、演练和相关系统的讨论。随着这些需求的提出，用户也日益重视训练用仿真器的研制与进展。早在 20 世纪 70 年代，我公司就生产了第一台拥有自主知识产权的空军某型主力战机模拟器。此后，我公司又陆续生产了多种类型的各型军用、民用飞机飞行模拟器。但是受设备本身包含的高技术含量的部件和其复杂组合的影响，真正的飞机模拟器的价格一直高居不下，不是基层单位能够承受的，且影响了各种国产飞机在国内的和培训。本文尝试使用 Joystick 来模拟固定翼飞机的驾驶并对驾驶数据进行记录，一边进行显示分析。1.飞机驾驶仿真训练系统设计方案1.1 仿真的目的飞机驾驶仿真训练系统将节约大量的资金，提高培训质量和培训的安全性；同时使得培训不受天气、场地等客观条件限制，保证了培训时间，提高了培训成果。该系统使用 Visual C++6.0，在 FlightSim 和 OpenGVS 4.3 环境下编写，进入该系统时自动加载驾驶环境信息，在模拟器驾驶开始前，可以进行驾驶科目训练的时间（白天或晚上），该系统主要采纳结构化设计，可移植性好，通过不同类型的飞机参数的设置，可以进行不同类型和型号的飞机驾驶模拟训练，同时也有利于用户升级，操作使用方便。1.2 系统中游戏杆的硬件输入输出定义游戏杆，即使 Joystick，是 Kensington Technology Group 推出的一种设计用于各种 PC 模拟的仿真型操纵设备，它特别适合用于各种飞机的模拟操作。下文中若是提到 Joystick，就是指游戏杆。 游戏杆全貌 驾驶杆手动部分及说明 脚蹬驾驶杆上的标准按钮可以模拟飞机驾驶手柄上的各种重要的开关、调整片、扳机、按钮之类的各种开关量和模拟量。油门杆上的标准按钮可以模拟发话按钮、屏显显示画面切换等功能。另外还有写通用按钮可以模拟襟翼收放开关、起落架收放开关、飞机启动按钮等各种按钮，以满足培训需求。1.3 基...
