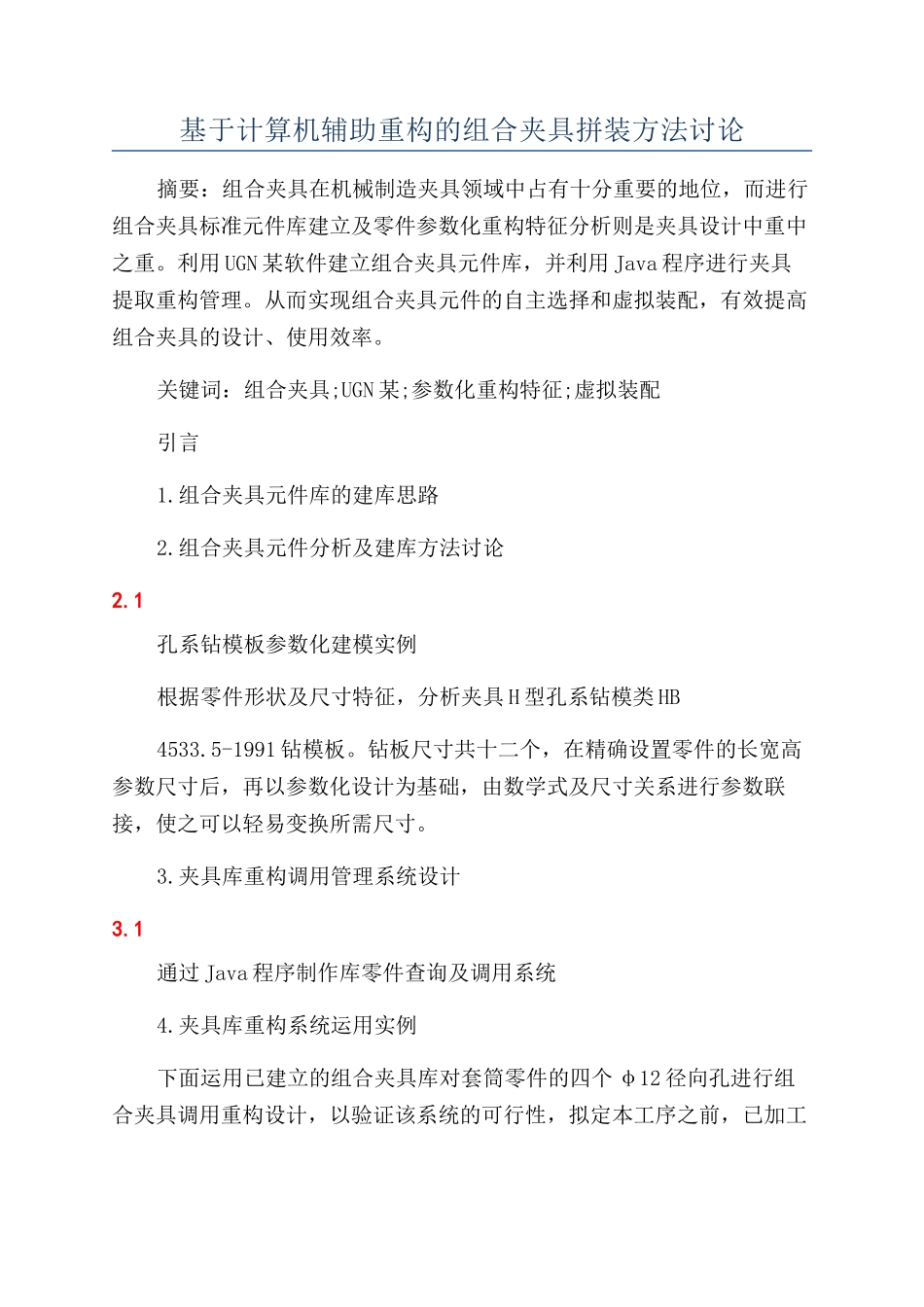

基于计算机辅助重构的组合夹具拼装方法研究

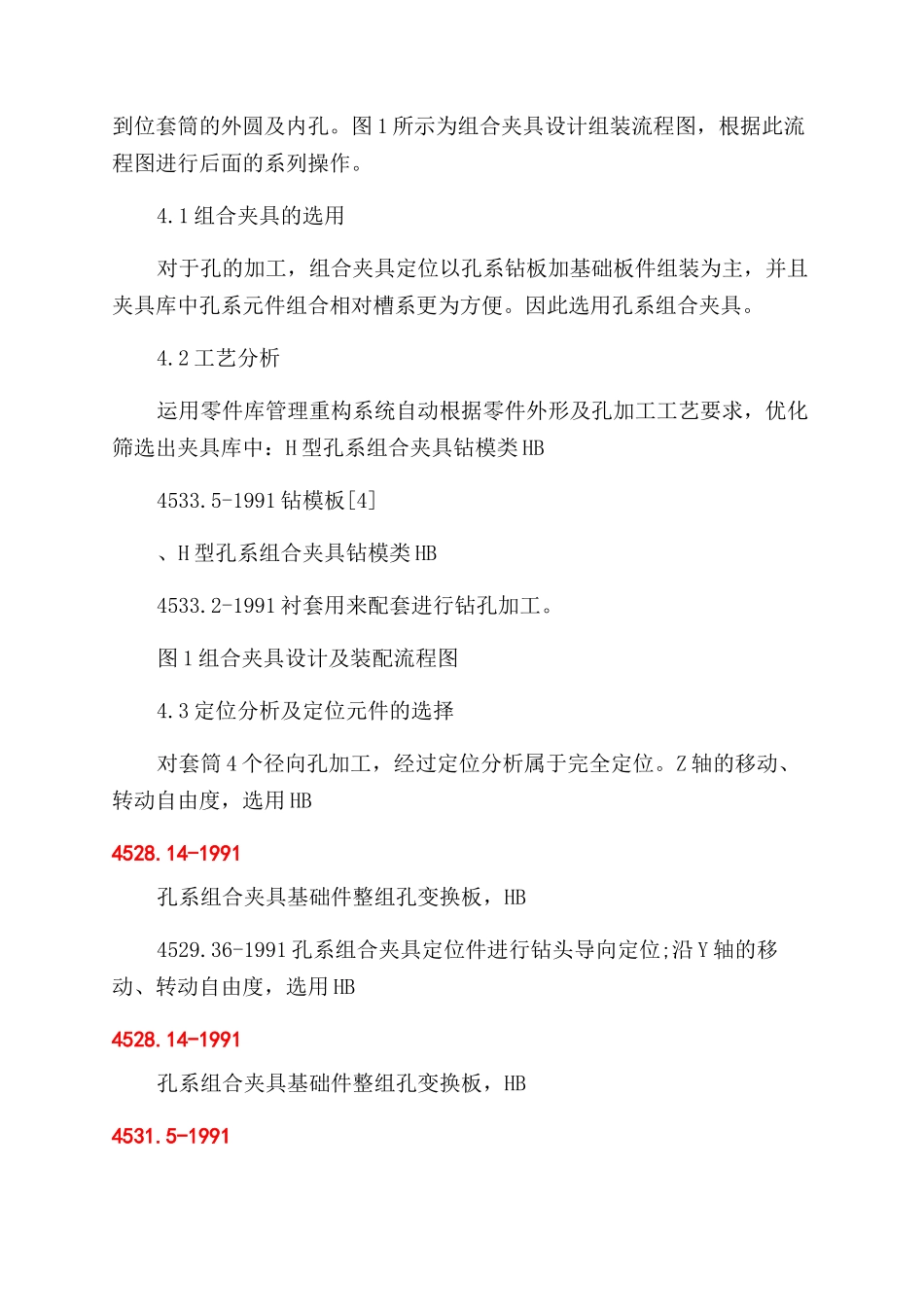

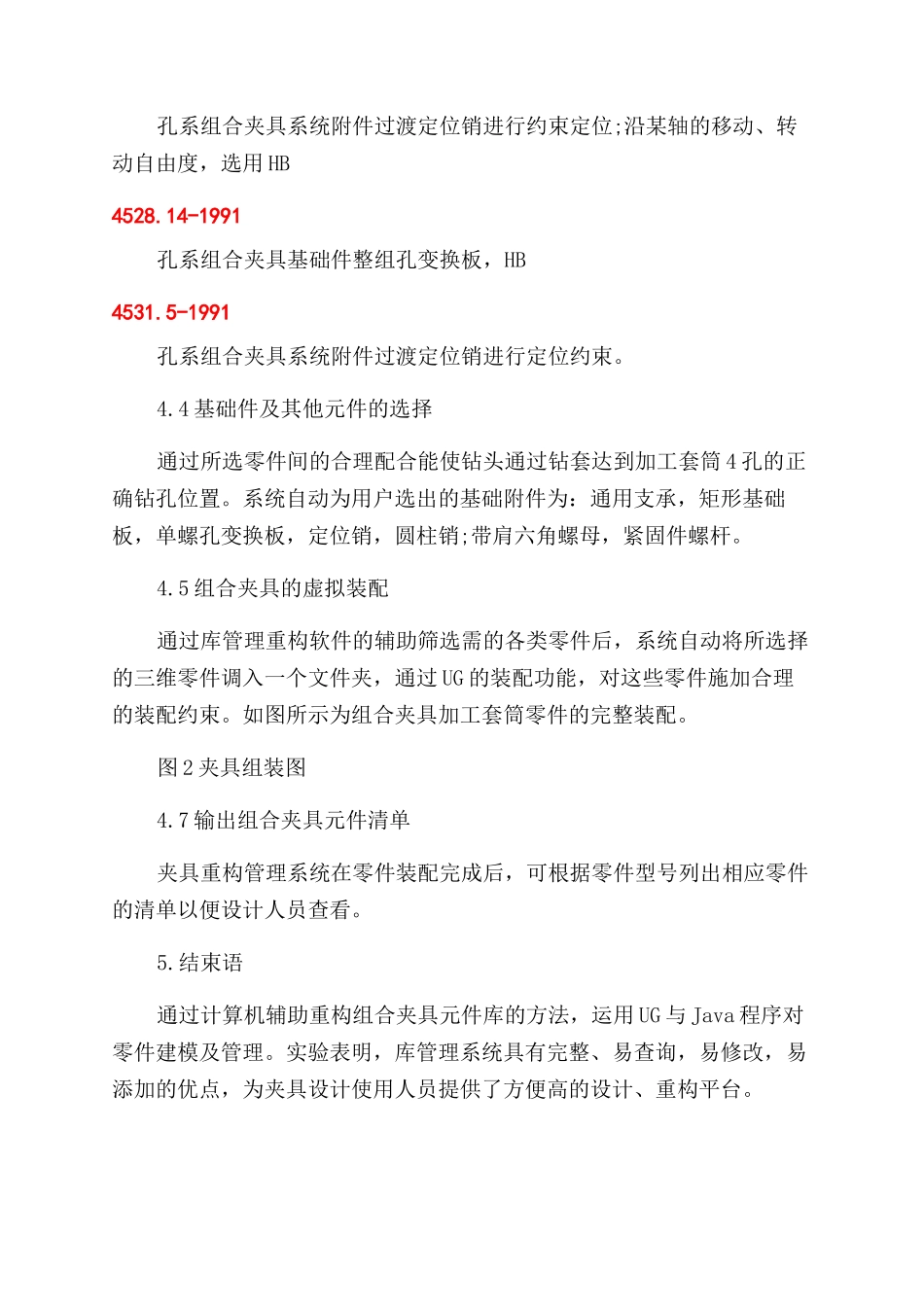

基于计算机辅助重构的组合夹具拼装方法讨论摘要：组合夹具在机械制造夹具领域中占有十分重要的地位，而进行组合夹具标准元件库建立及零件参数化重构特征分析则是夹具设计中重中之重。利用 UGN 某软件建立组合夹具元件库，并利用 Java 程序进行夹具提取重构管理。从而实现组合夹具元件的自主选择和虚拟装配，有效提高组合夹具的设计、使用效率。关键词：组合夹具;UGN 某;参数化重构特征;虚拟装配引言1.组合夹具元件库的建库思路2.组合夹具元件分析及建库方法讨论2.1孔系钻模板参数化建模实例根据零件形状及尺寸特征，分析夹具 H 型孔系钻模类 HB4533.5-1991 钻模板。钻板尺寸共十二个，在精确设置零件的长宽高参数尺寸后，再以参数化设计为基础，由数学式及尺寸关系进行参数联接，使之可以轻易变换所需尺寸。3.夹具库重构调用管理系统设计3.1通过 Java 程序制作库零件查询及调用系统4.夹具库重构系统运用实例下面运用已建立的组合夹具库对套筒零件的四个 φ12 径向孔进行组合夹具调用重构设计，以验证该系统的可行性，拟定本工序之前，已加工到位套筒的外圆及内孔。图 1 所示为组合夹具设计组装流程图，根据此流程图进行后面的系列操作。4.1 组合夹具的选用对于孔的加工，组合夹具定位以孔系钻板加基础板件组装为主，并且夹具库中孔系元件组合相对槽系更为方便。因此选用孔系组合夹具。4.2 工艺分析运用零件库管理重构系统自动根据零件外形及孔加工工艺要求，优化筛选出夹具库中：H 型孔系组合夹具钻模类 HB4533.5-1991 钻模板[4]、H 型孔系组合夹具钻模类 HB4533.2-1991 衬套用来配套进行钻孔加工。图 1 组合夹具设计及装配流程图4.3 定位分析及定位元件的选择对套筒 4 个径向孔加工，经过定位分析属于完全定位。Z 轴的移动、转动自由度，选用 HB4528.14-1991孔系组合夹具基础件整组孔变换板，HB4529.36-1991 孔系组合夹具定位件进行钻头导向定位;沿 Y 轴的移动、转动自由度，选用 HB4528.14-1991孔系组合夹具基础件整组孔变换板，HB4531.5-1991孔系组合夹具系统附件过渡定位销进行约束定位;沿某轴的移动、转动自由度，选用 HB4528.14-1991孔系组合夹具基础件整组孔变换板，HB4531.5-1991孔系组合夹具系统附件过渡定位销进行定位约束。4.4 基础件及其他元件的选择通过所选零件间的合理配合能使钻头通过钻套达到加工套筒 4 孔的正确钻孔位置。系统自动为用户选出的基础附件为：通用支承，矩形基础板，单螺孔...
