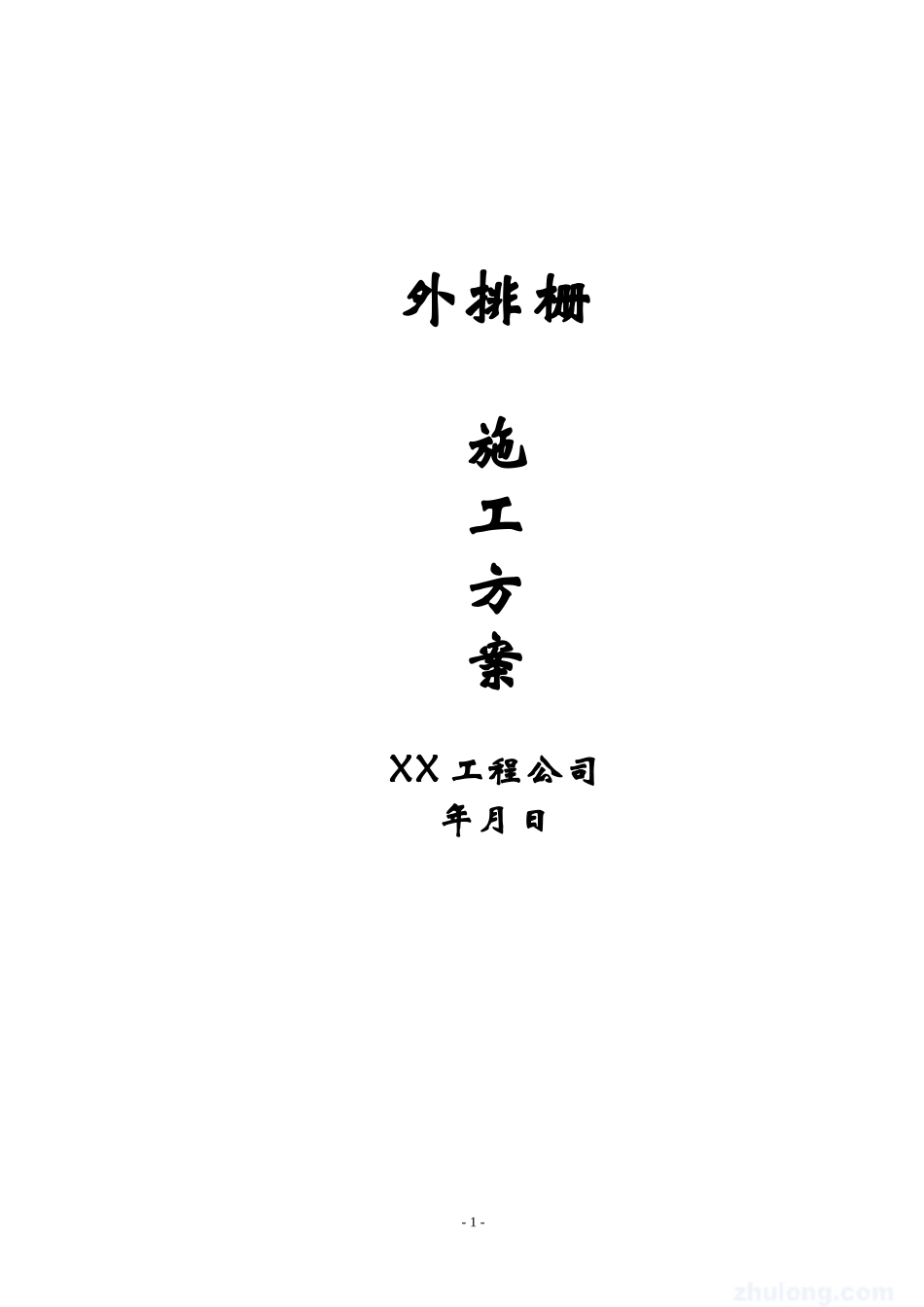

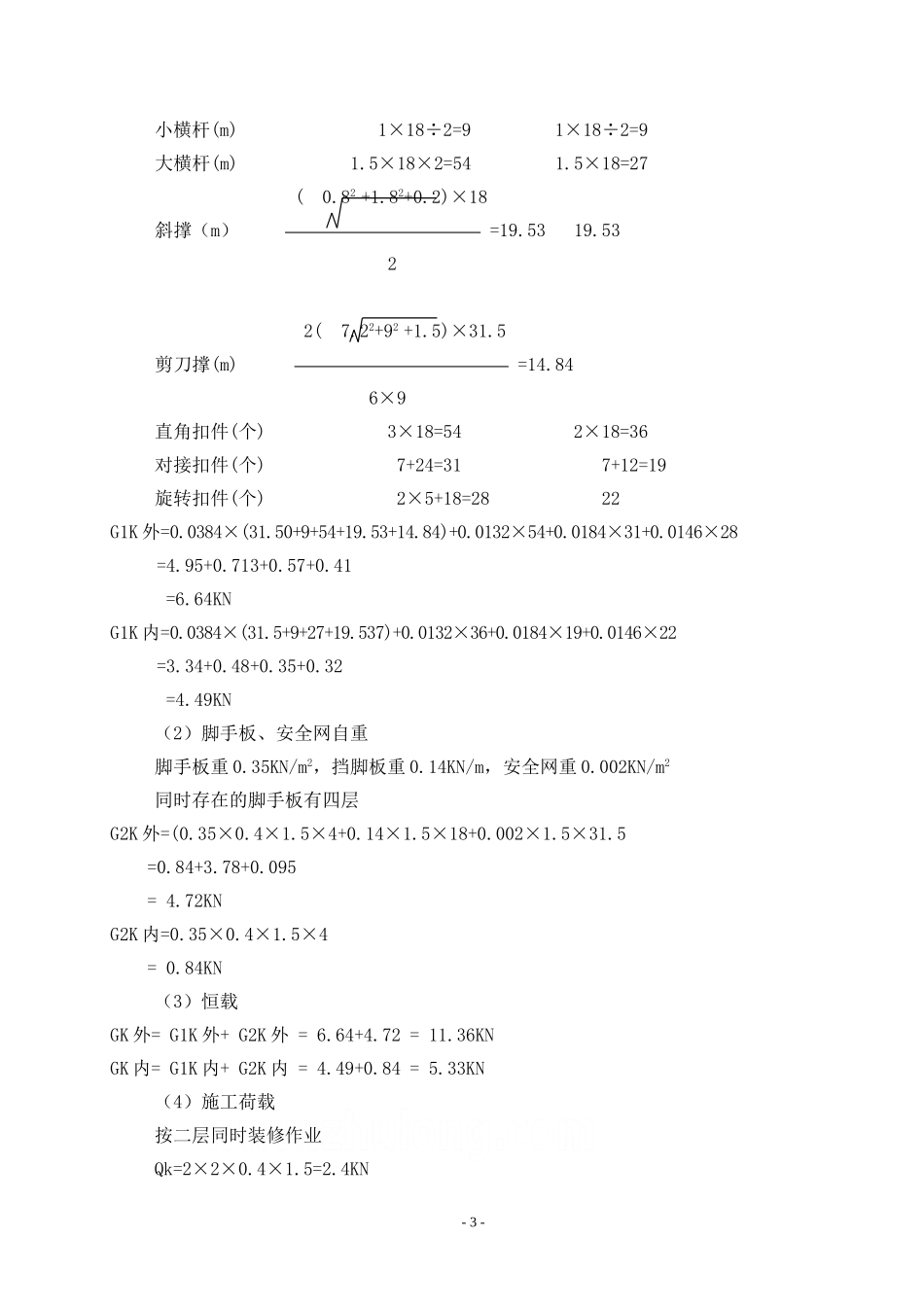

外排栅施工方案XX工程公司年月日-1-第一章施工方案编制依据1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）2、混凝土结构设计规范（GBJ10-89）3、建筑施工手册（中国建筑工业出版社1999年1月第二版）4、建筑施工安全技术手册（中国建筑工业出版社1991年12月第一版）5、广东****科技有限公司车间厂房工程施工图纸第二章工程概况和施工工序广东****科技有限公司车间厂房位于广州市**镇**科技园内，建筑面积15800平方米，工程为一栋五层楼的钢筋混凝土结构，建筑高度30.0m，其中地下壹层层高3.6米,地上五层,首层层高7.0米，二至五层层高4.8米。结合工程设计图纸，施工现场实际情况,外排栅施工方法如下：1、本工程外排栅搭设从原地面±0.00开始至31.5.米；外排栅基础为原土分层夯实上捣100厚C20砼垫层。第三章外排栅受力计算一、荷载计算1、结构自重排栅采用Φ48×3.5钢管，重0.0384KN/m。大小横杆用直角扣件与立杆连接，重0.0132KN/个。立杆和大横杆接长用对接扣件连接，重0.0184KN/个。横向斜撑与立杆或大横杆、剪刀撑与立杆柱或小横杆、剪刀撑接长用旋转扣件，重0.0146KN/个。步距1.8m，步数n=31.50÷1.8=18,外排立面沿全高、全长设剪刀撑宽7.2m，高9m，立杆纵向间距1.5m。横向间距0.8m。外排大横杆间距0.9m，小横杆间距1.2m。转角处和中间每隔6m设一道横向斜撑。脚手板按四层铺设，施工作业层按二层同时施工。自重计算外排内排立杆（m）31.5033.30-2-小横杆(m)1×18÷2=91×18÷2=9大横杆(m)1.5×18×2=541.5×18=27(0.82+1.82+0.2)×18斜撑（m）=19.5319.5322(7.22+92+1.5)×31.5剪刀撑(m)=14.846×9直角扣件(个)3×18=542×18=36对接扣件(个)7+24=317+12=19旋转扣件(个)2×5+18=2822G1K外=0.0384×(31.50+9+54+19.53+14.84)+0.0132×54+0.0184×31+0.0146×28=4.95+0.713+0.57+0.41=6.64KNG1K内=0.0384×(31.5+9+27+19.537)+0.0132×36+0.0184×19+0.0146×22=3.34+0.48+0.35+0.32=4.49KN（2）脚手板、安全网自重脚手板重0.35KN/m2，挡脚板重0.14KN/m，安全网重0.002KN/m2同时存在的脚手板有四层G2K外=(0.35×0.4×1.5×4+0.14×1.5×18+0.002×1.5×31.5=0.84+3.78+0.095=4.72KNG2K内=0.35×0.4×1.5×4=0.84KN（3）恒载GK外=G1K外+G2K外=6.64+4.72=11.36KNGK内=G1K内+G2K内=4.49+0.84=5.33KN（4）施工荷载按二层同时装修作业Qk=2×2×0.4×1.5=2.4KN-3-N外=1.2Gk外+1.4Qk=1.2×11.36+1.4×2.4=16.99KNN内=1.2Gk内+1.4Qk=1.2×5.33+1.4×2.4=9.76KN第四章验算立杆稳定性落地式外排栅底层首步外立杆为最不利杆段，排栅高度为31.50米，排栅布置见本方案第五章。（1）承载力计算：支撑为¢48×3.5的一级钢管，承载面积为A总=2A1，计算单元为1.5×0.8.地面为混凝土C20砼已达施工强度。A1=3.14×(576-420)=489mm2A总=A1=2×489=978mm2P=A总f=978×205=200490N=200.49KN作用于一个计算单元的荷载为26.76KN﹤200.49KN一个计算单元的承载力.(可知满足要求)(2)确定稳定系数值:L0=Kμh=1.155×1.5×1.9=3.292λ=L0/i=3292/15.8=208查附表C得φ=0.169(3)稳定验算:A为一个计算单元立杆面积2A1=978mm2N/φA=26.76KN/(0.169×978)=162N/mm2﹤205N/mm2(安全)(4)地基层承载力验算:地面为混凝土C20砼,查表得C20混凝土的轴心抗压强度系数为10N/mm2,脚手架脚铁垫块为100×100mm.P地=VK系=100×100×10=100000N=100KN100K×0.8=80KN(小于300mm的系数)26.76KN﹤80KN(满足要求)第五章外排栅施工方案本工程采用扣件式钢管脚手架，施工时应严格执行《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。-4-一、脚手架的布置：本工程四周采用Φ4.8×3.5钢管为双排落地式脚手架，步距h=1.8m，立杆纵距1.5m，立杆横距0.8m，外排大横杆间距0.9m，内排大横杆间距1.8m。二、脚手架的施工1、搭设作业程序底座布置→底座布置应根据图纸要求拉好轴线铺放，放横向扫地杆→自角部起依次向两边竖立底立杆，底端与横扫地杆扣接固定后，装设纵向扫地杆并也与立杆固定，固定底杆端前，应吊线确保立杆垂直，每边立起4根立杆后，随即装设第一步纵向平杆（与立杆扣接固定）和横向平杆，小横杆靠近立杆并与纵...
