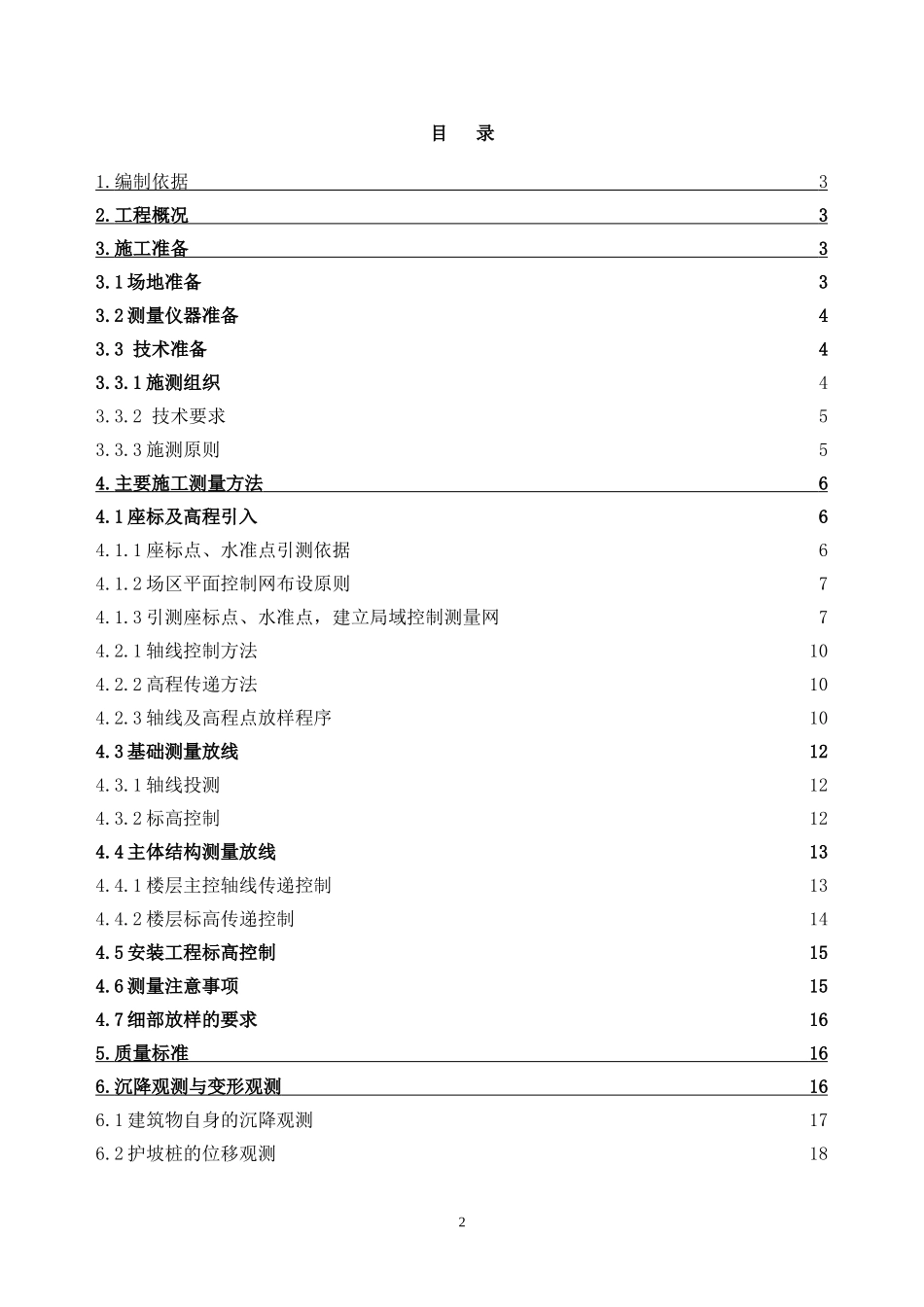

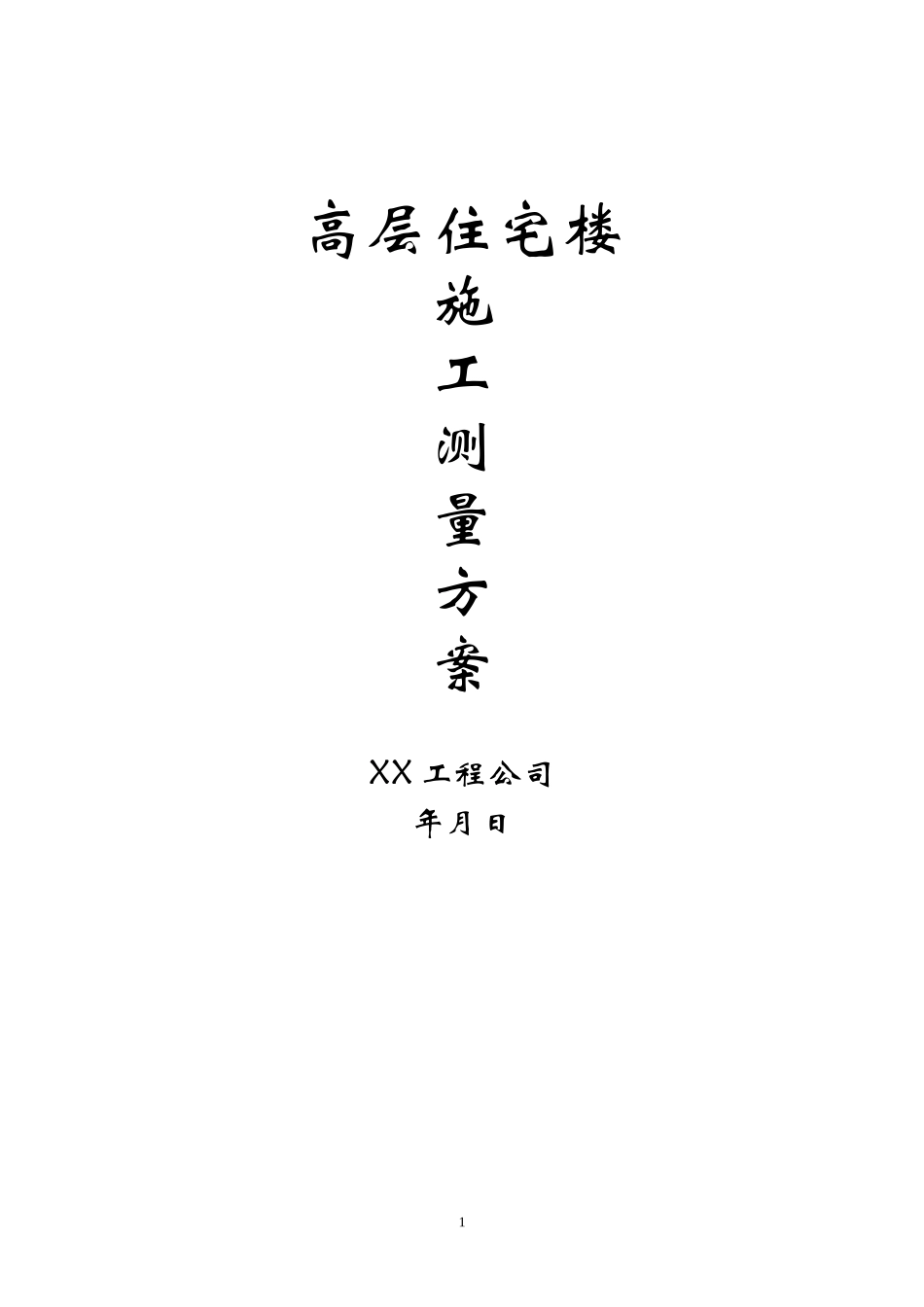

高层住宅楼施工测量方案XX工程公司年月日1目录1.编制依据32.工程概况33.施工准备33.1场地准备33.2测量仪器准备43.3技术准备43.3.1施测组织43.3.2技术要求53.3.3施测原则54.主要施工测量方法64.1座标及高程引入64.1.1座标点、水准点引测依据64.1.2场区平面控制网布设原则74.1.3引测座标点、水准点，建立局域控制测量网74.2.1轴线控制方法104.2.2高程传递方法104.2.3轴线及高程点放样程序104.3基础测量放线124.3.1轴线投测124.3.2标高控制124.4主体结构测量放线134.4.1楼层主控轴线传递控制134.4.2楼层标高传递控制144.5安装工程标高控制154.6测量注意事项154.7细部放样的要求165.质量标准166.沉降观测与变形观测166.1建筑物自身的沉降观测176.2护坡桩的位移观测1827.测量复核和资料的整理188.施工管理措施198.1保证质量措施198.2安全技术措施199.仪器保养和使用制度2031.编制依据1.1工程测量规范（GB50026－93）1.2北京市第一测绘分院提供的工程测量成果2004普测0668号1.3**家园住宅小区施工图纸1.4**家园住宅小区施工组织总设计2.工程概况北京市**家园住宅小区工程位于北京市朝阳区**桥路**号，地处四环以外。总建筑面积109271m2，分主楼和裙房（裙房主要为地下车库），主楼地下二层，车库地下一层，结构形式为全现浇框架、抗震剪力墙结构，地基为CFG桩复合地基，基础为筏板基础，埋深－10.55m。地上结构：1＃楼地上21层，建筑檐高为65.3m，主楼长57.98m，宽25.2m。2＃、3＃楼地上20层建筑檐高为62.4m，长70.5m,宽34.9m。标准层高均为2.900m。±0.000相当于绝对标高35.10m，室内外高差0.3m。3.施工准备3.1场地准备本工程施工时拆迁工作已基本结束，现场地势基本平担，定位测量施工前先进行场地平整、清除障碍物后并可进行施工定位放线工作。3.2测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。使用时应严格遵照工程测量规范（GB50026－93）要求操作、保管及维护，并设立测量设备台帐。测量仪器配备一览表序号测量仪器名称型号规格单位数量备注1光学经纬仪J2台22自动安平水准仪DZS3－1台33激光铅垂仪JDA－96台144全站仪BTS-3082C型台15钢卷尺50m把47.5m把45.5mm把206塔尺5m把23.3技术准备3.3.1施测组织1)本项目部特派专业测量人员成立测量小组，根据北京市第一测绘分院提供的工程测量成果2004普测0668号测定的坐标点和高程控制点进行施测,并按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度逐日安排由组长根据项目的总体进度计划进行安排。2)测量人员及组成:测量负责人:1名。测量技术员:2名。测量员:4名。3.3.2技术要求1）所有参加施工测量人员、验线人员必须持证上岗，施工放线人员要固定，不能随便更换，如有特殊需要必须由现场技术负责人同意后负责调换，以保证工程正常施工。2）测量人员必须熟悉图纸，了解设计意图，学习测量规范，充分掌握轴线、尺寸、标高和现场条件，对各设计图纸的有关尺寸及测设数据应仔细校对，必要时将图纸上主要尺寸摘抄于施测记录本上，以便随时查找使用。3）测量人员测量前必须到现场踏勘，全面了解现场情况，复核测量控制点及水准点，保证测设工作的正常进行，提前编制施工测量方案。4）测量人员必须按照施工进度计划要求，施测方案，测设方法，测设数据计算和绘制测设草图，以此来保证工程各部位按图施工。3.3.3施测原则1）认真学习执行国家法令，政策与法规。明确一切为工程服务，按图施工，质量第一的宗旨。52）遵守“先整体后局部”的工作程序，先确定“平面控制网”，后以控制网为依据，进行各细部轴线的定位放线。3）必须严格审核测量原始依据的正确性，坚持“现场测量放线”与“内业测量计算”工作步步校核的工作方法。4）测法要科学、简捷，仪器选用要恰当，使用要精心，在满足工程需要的前提下，力争做到省工、省时、省费用。5）定位工作必须执行自检、互检合格后再报检的工作制度。6）紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。4.主要施工测量方法4.1座标及高程引入4.1.1座标点、水准点...
