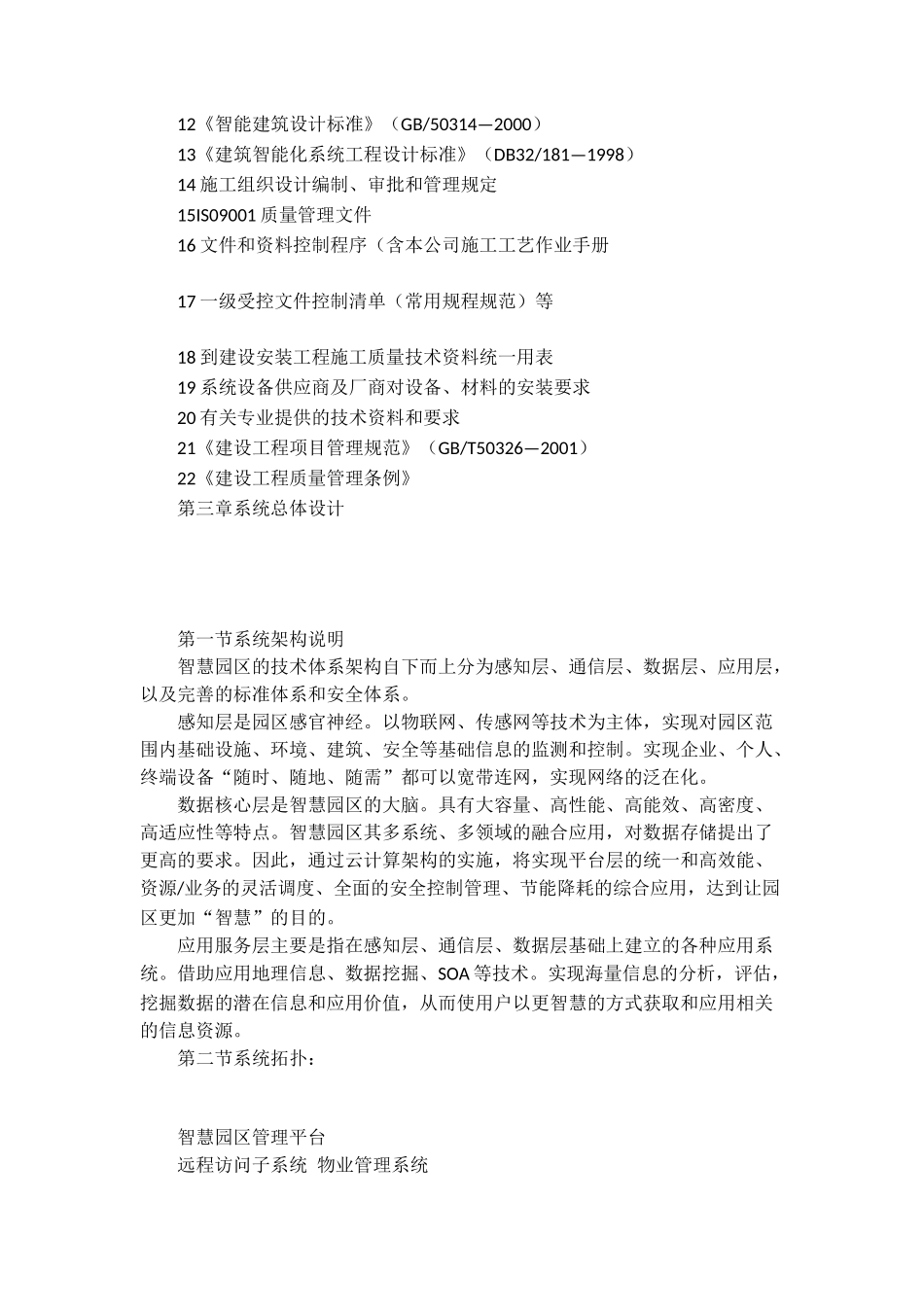

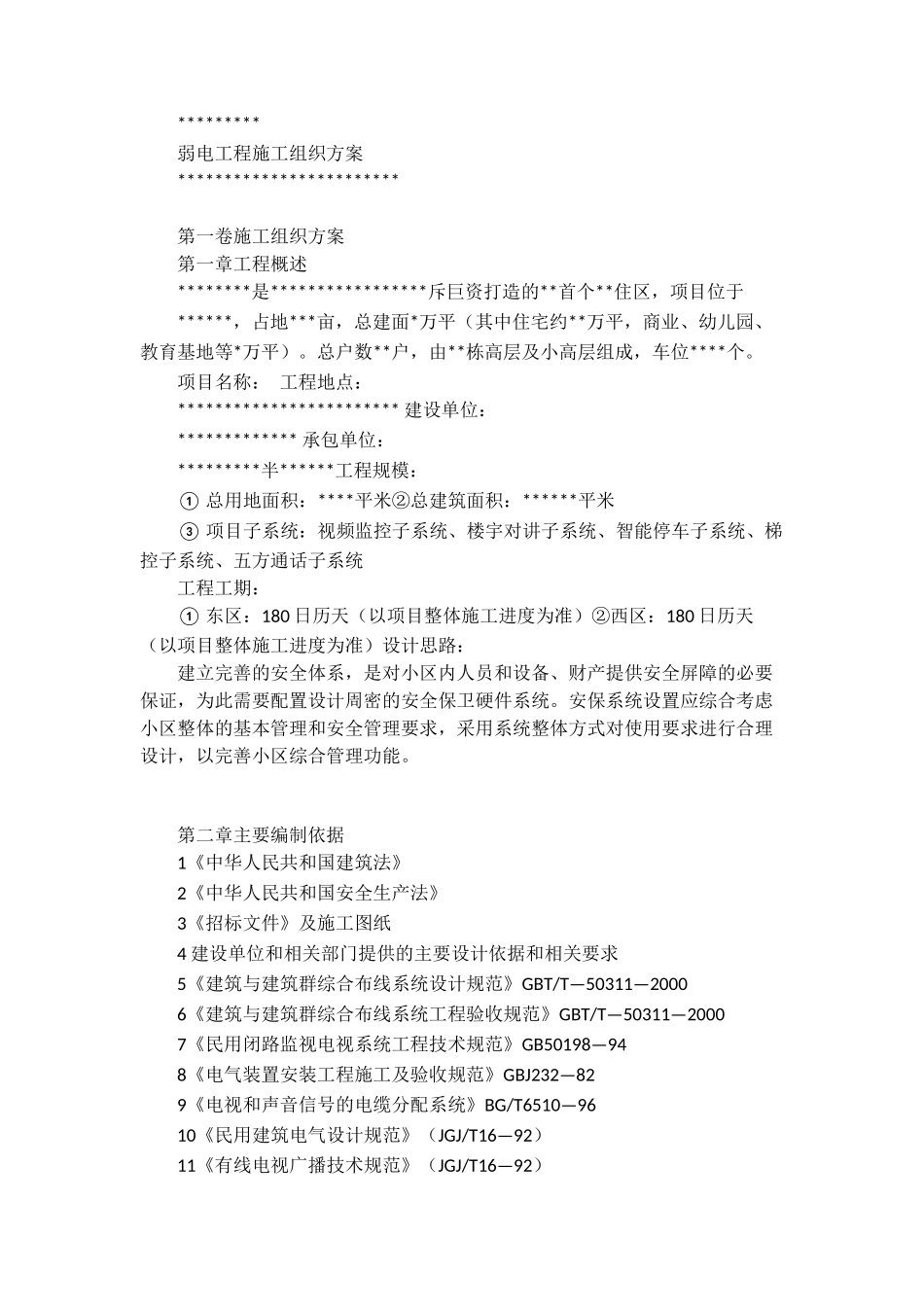

*********弱电工程施工组织方案************************第一卷施工组织方案第一章工程概述********是*****************斥巨资打造的**首个**住区，项目位于******，占地***亩，总建面*万平（其中住宅约**万平，商业、幼儿园、教育基地等*万平）。总户数**户，由**栋高层及小高层组成，车位****个。项目名称：工程地点：************************建设单位：*************承包单位：*********半******工程规模：①总用地面积：****平米②总建筑面积：******平米③项目子系统：视频监控子系统、楼宇对讲子系统、智能停车子系统、梯控子系统、五方通话子系统工程工期：①东区：180日历天（以项目整体施工进度为准）②西区：180日历天（以项目整体施工进度为准）设计思路：建立完善的安全体系，是对小区内人员和设备、财产提供安全屏障的必要保证，为此需要配置设计周密的安全保卫硬件系统。安保系统设置应综合考虑小区整体的基本管理和安全管理要求，采用系统整体方式对使用要求进行合理设计，以完善小区综合管理功能。第二章主要编制依据1《中华人民共和国建筑法》2《中华人民共和国安全生产法》3《招标文件》及施工图纸4建设单位和相关部门提供的主要设计依据和相关要求5《建筑与建筑群综合布线系统设计规范》GBT/T—50311—20006《建筑与建筑群综合布线系统工程验收规范》GBT/T—50311—20007《民用闭路监视电视系统工程技术规范》GB50198—948《电气装置安装工程施工及验收规范》GBJ232—829《电视和声音信号的电缆分配系统》BG/T6510—9610《民用建筑电气设计规范》（JGJ/T16—92）11《有线电视广播技术规范》（JGJ/T16—92）12《智能建筑设计标准》（GB/50314—2000）13《建筑智能化系统工程设计标准》（DB32/181—1998）14施工组织设计编制、审批和管理规定15IS09001质量管理文件16文件和资料控制程序（含本公司施工工艺作业手册17一级受控文件控制清单（常用规程规范）等18到建设安装工程施工质量技术资料统一用表19系统设备供应商及厂商对设备、材料的安装要求20有关专业提供的技术资料和要求21《建设工程项目管理规范》（GB/T50326—2001）22《建设工程质量管理条例》第三章系统总体设计第一节系统架构说明智慧园区的技术体系架构自下而上分为感知层、通信层、数据层、应用层，以及完善的标准体系和安全体系。感知层是园区感官神经。以物联网、传感网等技术为主体，实现对园区范围内基础设施、环境、建筑、安全等基础信息的监测和控制。实现企业、个人、终端设备“随时、随地、随需”都可以宽带连网，实现网络的泛在化。数据核心层是智慧园区的大脑。具有大容量、高性能、高能效、高密度、高适应性等特点。智慧园区其多系统、多领域的融合应用，对数据存储提出了更高的要求。因此，通过云计算架构的实施，将实现平台层的统一和高效能、资源/业务的灵活调度、全面的安全控制管理、节能降耗的综合应用，达到让园区更加“智慧”的目的。应用服务层主要是指在感知层、通信层、数据层基础上建立的各种应用系统。借助应用地理信息、数据挖掘、SOA等技术。实现海量信息的分析，评估，挖掘数据的潜在信息和应用价值，从而使用户以更智慧的方式获取和应用相关的信息资源。第二节系统拓扑：智慧园区管理平台远程访问子系统物业管理系统楼宇自控系统信息发布子系统消费系统门禁一卡通、巡更、考勤梯控系统视频监控系统停车场出入口防盗报警系统办：公共广播系统第四章系统详细设计第一节视频子系统一、视频监控子系统是整个园区安全防范系统建设的基础。前端监控点设备的选择直接关系到整个系统的效果，直接影响后续用户的使用。监控点图像接入信息专网，总控中心进行24小时实时监控，由中心机房进行24小时实时监控和集中存储，全面掌控园区治安动态，并保证在突发事件发生时，各保安部门能够调用现场实时图像信息进行指挥和调度。1.前端监控点设计1.1监控点位分析摄像机的选型、选址与安装除应符合GB50348、GB50395的相关要求，同时还应符合以下要求：公共区域（含正门外、体育场馆、制高点）不应出现监控盲区，在面积较大的公共区域宜安装具有转动和变焦放大功能的摄像机或多台摄像机...
