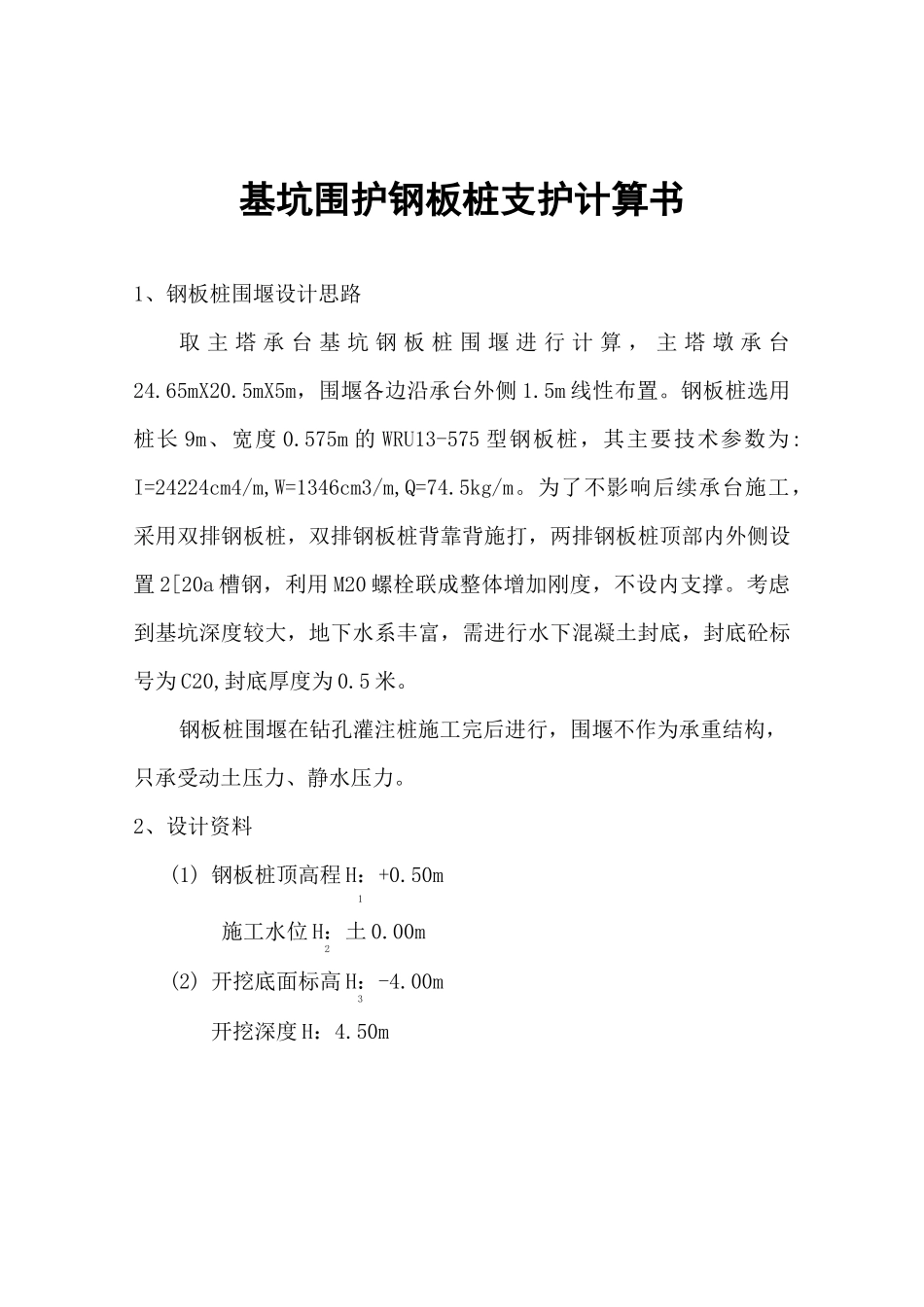

基坑围护钢板桩支护计算书1、钢板桩围堰设计思路取 主 塔 承 台 基 坑 钢 板 桩 围 堰 进 行 计 算 ， 主 塔 墩 承 台24.65mX20.5mX5m，围堰各边沿承台外侧 1.5m 线性布置。钢板桩选用桩长 9m、宽度 0.575m 的 WRU13-575 型钢板桩，其主要技术参数为:I=24224cm4/m,W=1346cm3/m,Q=74.5kg/m。为了不影响后续承台施工，采用双排钢板桩，双排钢板桩背靠背施打，两排钢板桩顶部内外侧设置 2[20a 槽钢，利用 M20 螺栓联成整体增加刚度，不设内支撑。考虑到基坑深度较大，地下水系丰富，需进行水下混凝土封底，封底砼标号为 C20,封底厚度为 0.5 米。钢板桩围堰在钻孔灌注桩施工完后进行，围堰不作为承重结构，只承受动土压力、静水压力。2、设计资料(1) 钢板桩顶高程 H：+0.50m1施工水位 H：土 0.00m2(2) 开挖底面标高 H：-4.00m3开挖深度 H：4.50mq=20KN/m2Hl=+0.50m--H2=±0.00m双排钢板桩—H3 二 4.0m最大开挖线钢板桩围堰立面示意图(3) 砂质土的容重加全平均值 Y：18KN/ma(路桥施工常用数据手册P63 页)内摩擦角加全平均值①：30°(路桥施工计算手册 P108 页)粘聚力加全平均值 c：5；孔隙比 e：0.75。(路桥施工常用数据手册P355 页)(4) 地面超载 q：20.0KN/m2(5) 基坑开挖长 a=27.05m 基坑开挖宽 b=22.9m(6) 选用 WRU13-575 型钢板桩，其主要技术参数为：I=24224cm4/m,W=1346cm3/m，Q=74.5kg/m。3、荷载计算1)作用于板桩上的土压力强度及压力分布图主动土压力系数：k 二 tg2（45°-©/2）=tg2（45-30/2）=0.333a被动土压力系数：k 二 tg2（45°+e/2）=tg2（45+30/2）=3p板桩外侧均布荷载换算填土高度 h土h 土二q/Y=20.0/18=l.llm桩顶以上土压力强度 Pa1Pa=YXhKa=18Xl.llX0.333=6.65KN/m21 土水位面处土压力强度 Pa2Pa=YX（h+0.5-0）Ka2 土=18X（1.11+0.5-0）X0.333=9.65KN/m2开挖面处土压力强度 Pa（扣除水浮力影响）3Pa=YX（h+0.5-0）+（丫—丫）（0+4）Ka3 土 w二［18X（1.11+0.5—0）+（18—10）X（0+4）］X0.333=20.31KN/m2开挖面处水压力（围堰抽水后）Pa：4Pa 二 YX4=10X4=40KN/m24w假定钢板桩上土压力为零的点为反弯点，设其位于开挖面以下 y 处,则有：丫 ky 二丫 K(H+y)1pi2a整理得：YkHy=2aYK-yk1pi2a式中，Yi，Y2——坑内外土层的容重加权平均值；H――基坑开挖深度；Ka——主动土压力系数；Kpi 放大后的被动土压力系数。y=(Pa3+pa4)/(18*3-18*0.333)=1....
