保温脚手架方案

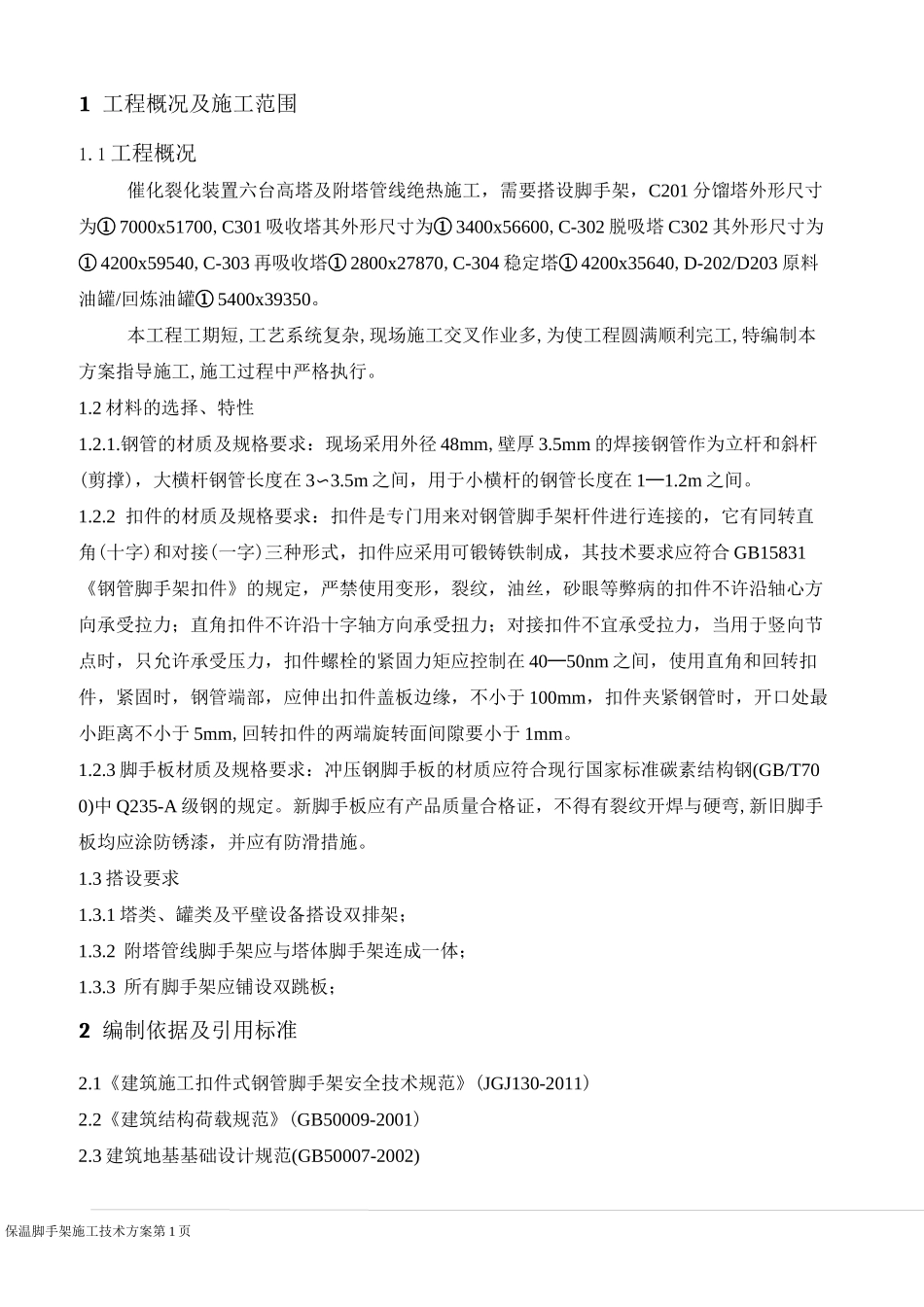

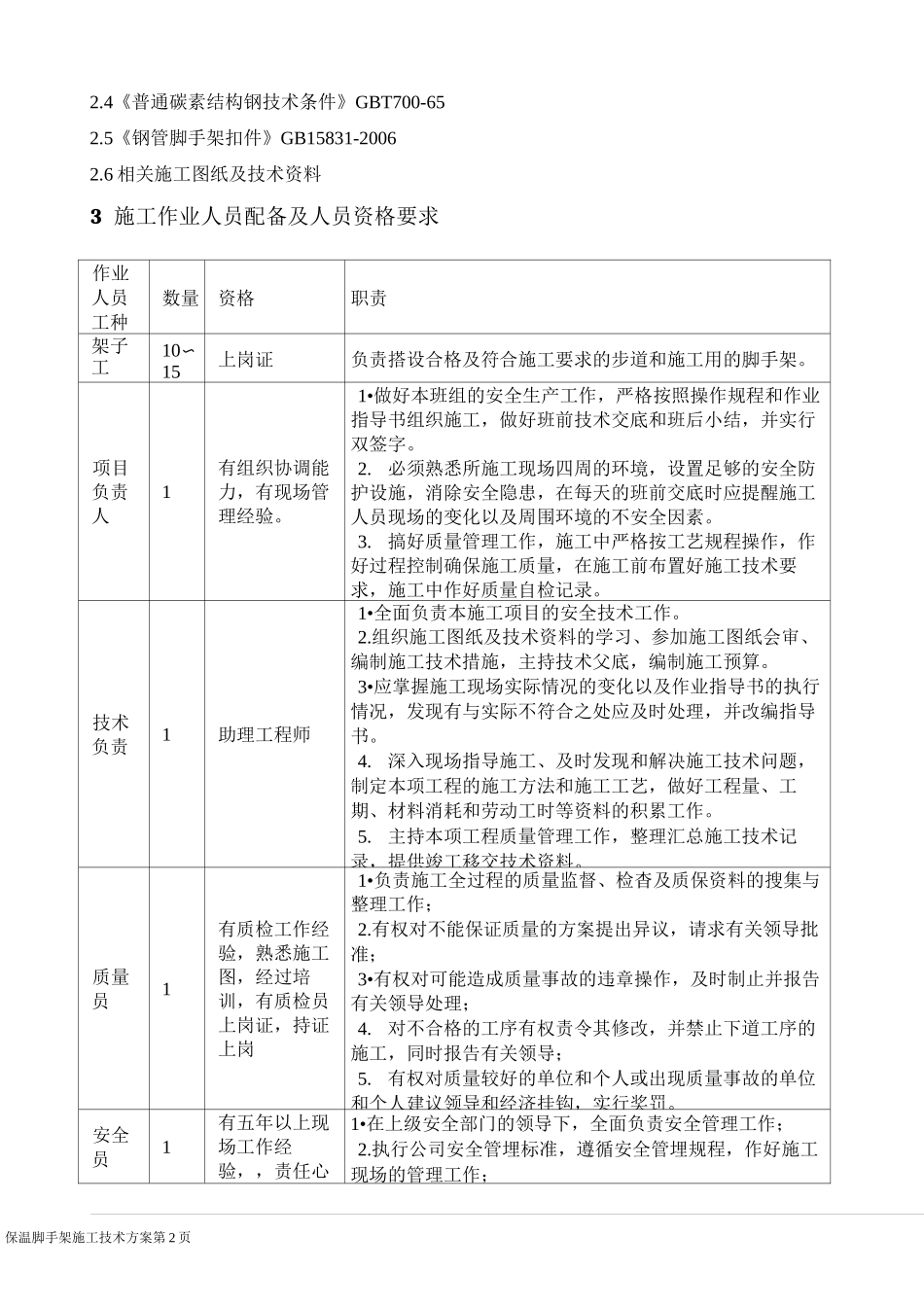

1 工程概况及施工范围 12 编制依据及引用标准 13 施工作业人员配备及人员资格要求 24 施工所需机械装备及工器具量具、安全防护用品配备 35 施工条件及施工前准备工作 36 作业程序、一般要求 47 施工工艺质量要求及验收 48 安全、文明施工及环境管理要求和措施 16保温脚手架施工技术方案保温脚手架施工技术方案第 1 页1 工程概况及施工范围1.1 工程概况催化裂化装置六台高塔及附塔管线绝热施工，需要搭设脚手架，C201 分馏塔外形尺寸为① 7000x51700,C301 吸收塔其外形尺寸为① 3400x56600,C-302 脱吸塔 C302 其外形尺寸为① 4200x59540,C-303 再吸收塔① 2800x27870,C-304 稳定塔① 4200x35640,D-202/D203 原料油罐/回炼油罐① 5400x39350。本工程工期短,工艺系统复杂,现场施工交叉作业多,为使工程圆满顺利完工,特编制本方案指导施工,施工过程中严格执行。1.2 材料的选择、特性1.2.1.钢管的材质及规格要求：现场采用外径 48mm,壁厚 3.5mm 的焊接钢管作为立杆和斜杆(剪撑)，大横杆钢管长度在 3〜3.5m 之间，用于小横杆的钢管长度在 1—1.2m 之间。1.2.2 扣件的材质及规格要求：扣件是专门用来对钢管脚手架杆件进行连接的，它有同转直角(十字)和对接(一字)三种形式，扣件应采用可锻铸铁制成，其技术要求应符合 GB15831《钢管脚手架扣件》的规定，严禁使用变形，裂纹，油丝，砂眼等弊病的扣件不许沿轴心方向承受拉力；直角扣件不许沿十字轴方向承受扭力；对接扣件不宜承受拉力，当用于竖向节点时，只允许承受压力，扣件螺栓的紧固力矩应控制在 40—50nm 之间，使用直角和回转扣件，紧固时，钢管端部，应伸出扣件盖板边缘，不小于 100mm，扣件夹紧钢管时，开口处最小距离不小于 5mm,回转扣件的两端旋转面间隙要小于 1mm。1.2.3 脚手板材质及规格要求：冲压钢脚手板的材质应符合现行国家标准碳素结构钢(GB/T700)中 Q235-A 级钢的规定。新脚手板应有产品质量合格证，不得有裂纹开焊与硬弯,新旧脚手板均应涂防锈漆，并应有防滑措施。1.3 搭设要求1.3.1 塔类、罐类及平壁设备搭设双排架；1.3.2 附塔管线脚手架应与塔体脚手架连成一体；1.3.3 所有脚手架应铺设双跳板；2 编制依据及引用标准2.1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2.2《建筑结构荷载规范》(GB50009-2001)2.3 建筑地基基础设计规范(GB50007-2002)保温脚手架施工技术方案第 2 页2.4《普通碳素结构钢技术条件》...
