河道测量放线施工方案

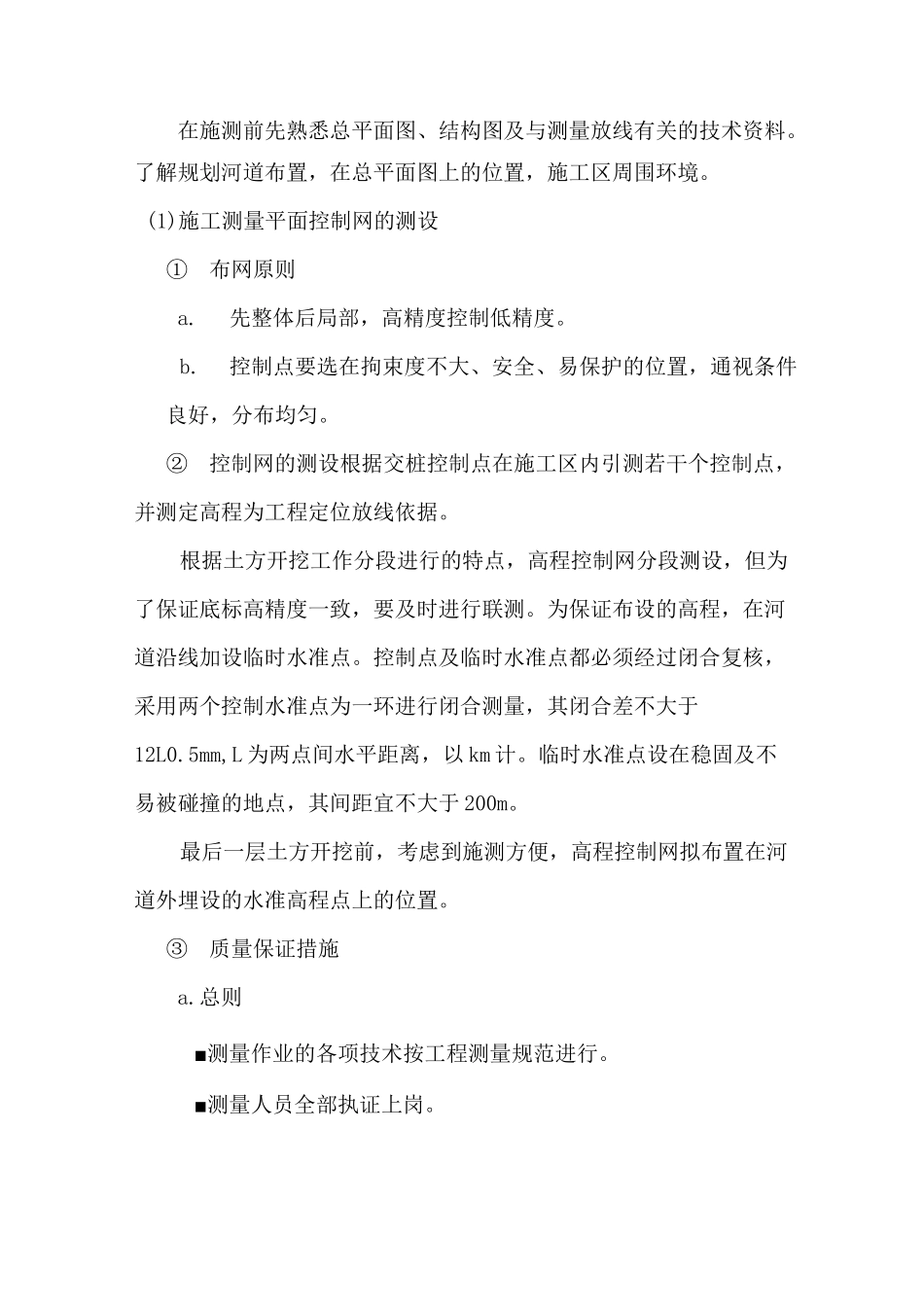

河道测量放线施工方案_第1页
1/6

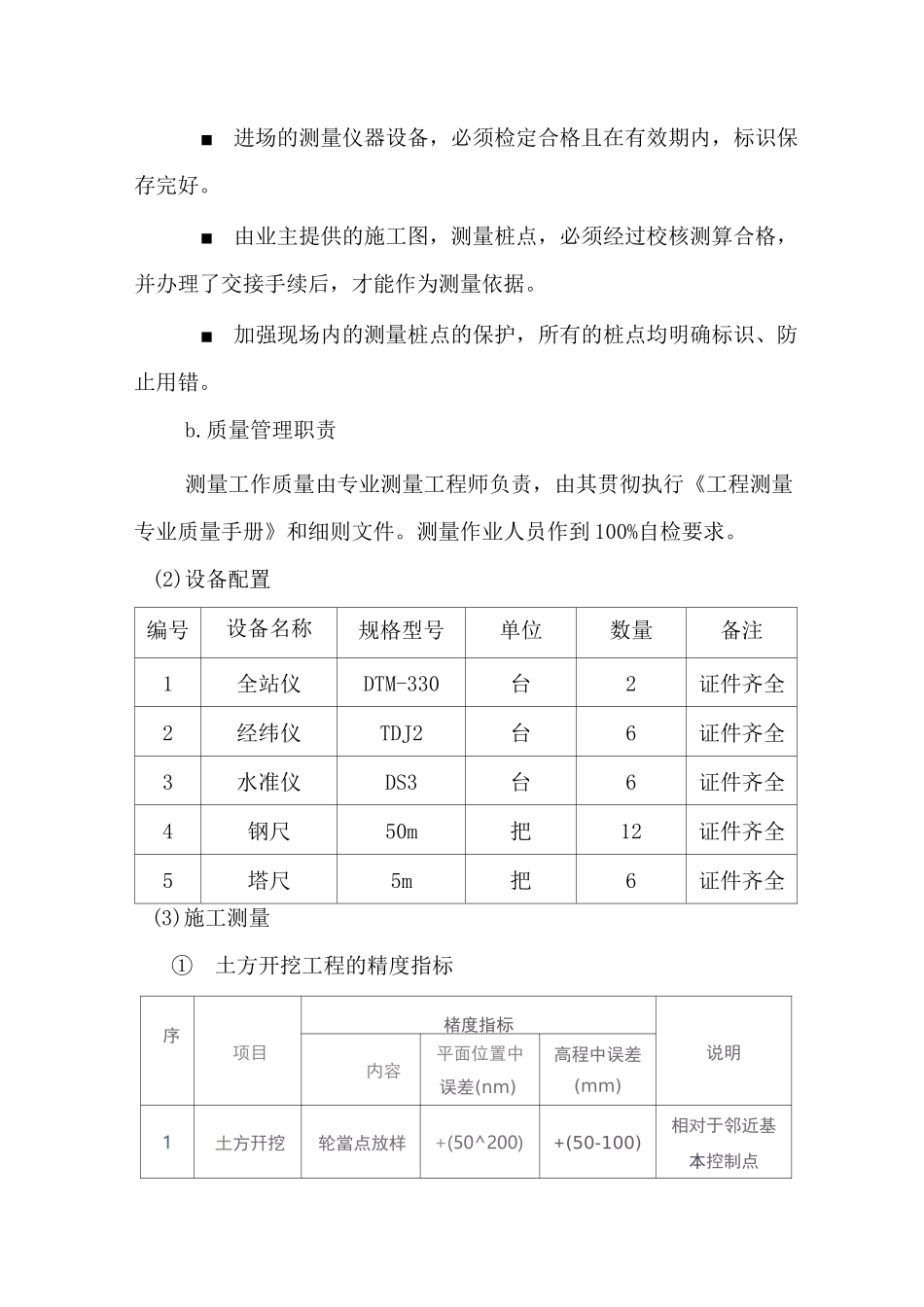

河道测量放线施工方案_第2页
2/6

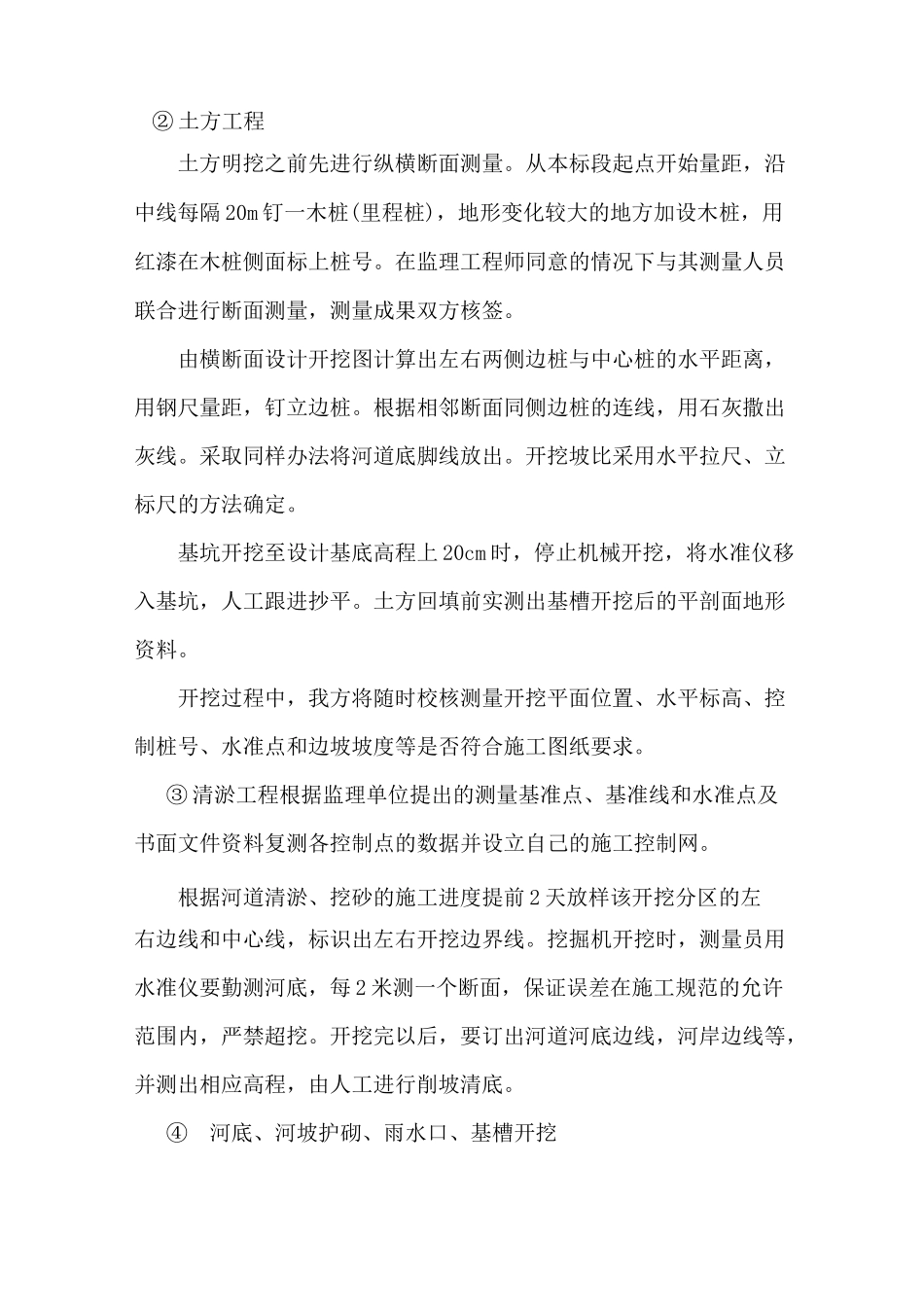

河道测量放线施工方案_第3页
3/6
在施测前先熟悉总平面图、结构图及与测量放线有关的技术资料。了解规划河道布置,在总平面图上的位置,施工区周围环境。(1)施工测量平面控制网的测设①布网原则a.先整体后局部,高精度控制低精度。b.控制点要选在拘束度不大、安全、易保护的位置,通视条件良好,分布均匀。②控制网的测设根据交桩控制点在施工区内引测若干个控制点,并测定高程为工程定位放线依据。根据土方开挖工作分段进行的特点,高程控制网分段测设,但为了保证底标高精度一致,要及时进行联测。为保证布设的高程,在河道沿线加设临时水准点。控制点及临时水准点都必须经过闭合复核,采用两个控制水准点为一环进行闭合测量,其闭合差不大于12L0.5mm,L 为两点间水平距离,以 km 计。临时水准点设在稳固及不易被碰撞的地点,其间距宜不大于 200m。最后一层土方开挖前,考虑到施测方便,高程控制网拟布置在河道外埋设的水准高程点上的位置。③质量保证措施a.总则■测量作业的各项技术按工程测量规范进行。■测量人员全部执证上岗。■进场的测量仪器设备,必须检定合格且在有效期内,标识保存完好。■由业主提供的施工图,测量桩点,必须经过校核测算合格,并办理了交接手续后,才能作为测量依据。■加强现场内的测量桩点的保护,所有的桩点均明确标识、防止用错。b.质量管理职责测量工作质量由专业测量工程师负责,由其贯彻执行《工程测量专业质量手册》和细则文件。测量作业人员作到 100%自检要求。(2)设备配置编号设备名称规格型号单位数量备注1全站仪DTM-330台2证件齐全2经纬仪TDJ2台6证件齐全3水准仪DS3台6证件齐全4钢尺50m把12证件齐全5塔尺5m把6证件齐全(3)施工测量①土方开挖工程的精度指标序楮度指标项目内容平面位置中误差(nm)高程中误差(mm)说明1土方幵挖轮當点放样+(50^200)+(50-100)相对于邻近基本控制点② 土方工程土方明挖之前先进行纵横断面测量。从本标段起点开始量距,沿中线每隔 20m 钉一木桩(里程桩),地形变化较大的地方加设木桩,用红漆在木桩侧面标上桩号。在监理工程师同意的情况下与其测量人员联合进行断面测量,测量成果双方核签。由横断面设计开挖图计算出左右两侧边桩与中心桩的水平距离,用钢尺量距,钉立边桩。根据相邻断面同侧边桩的连线,用石灰撒出灰线。采取同样办法将河道底脚线放出。开挖坡比采用水平拉尺、立标尺的方法确定。基坑开挖至设计基底高程上 20cm 时,停止机械开挖,将水准仪移入基坑,人工跟进抄平。土方回填前实测出基...
