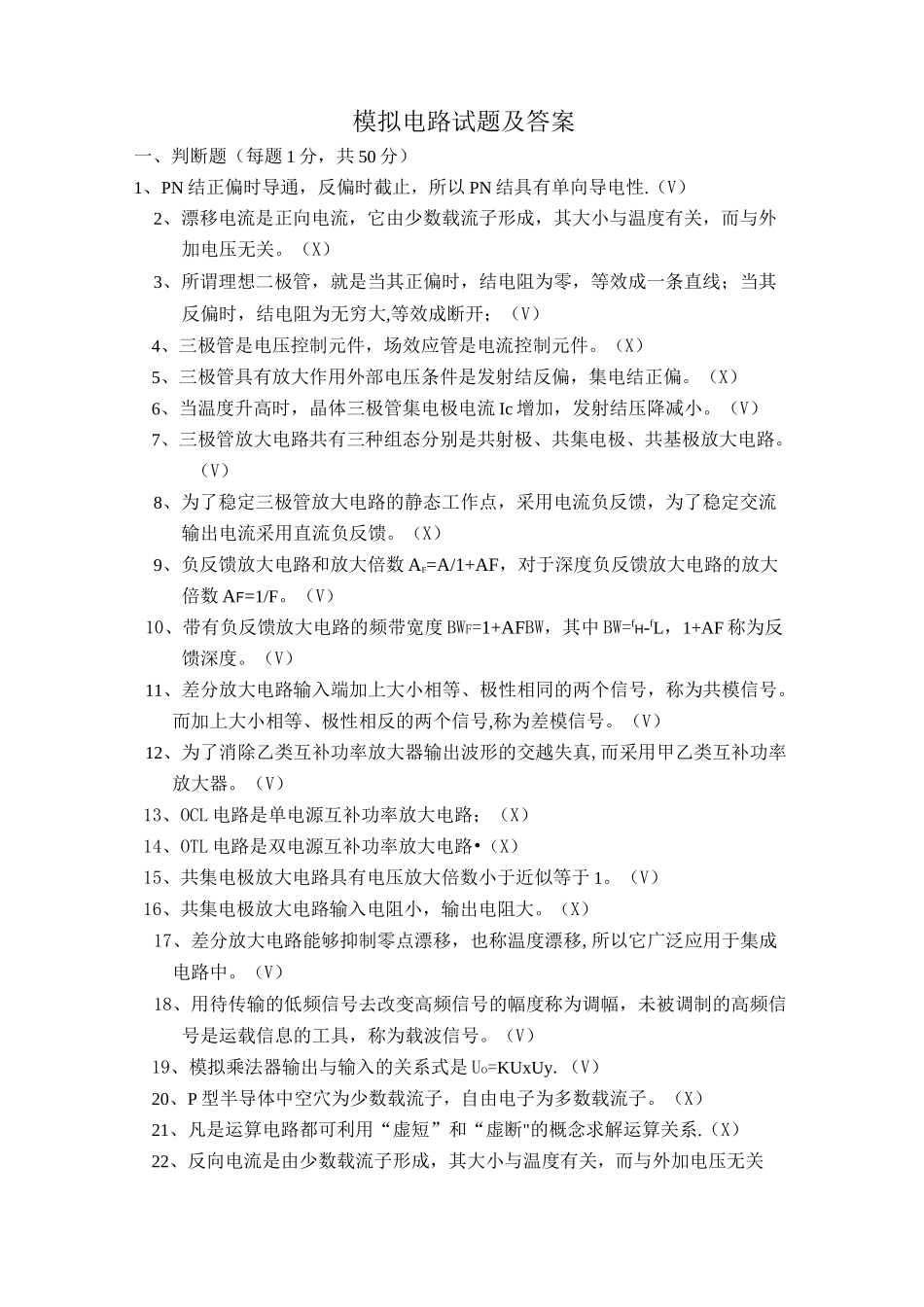

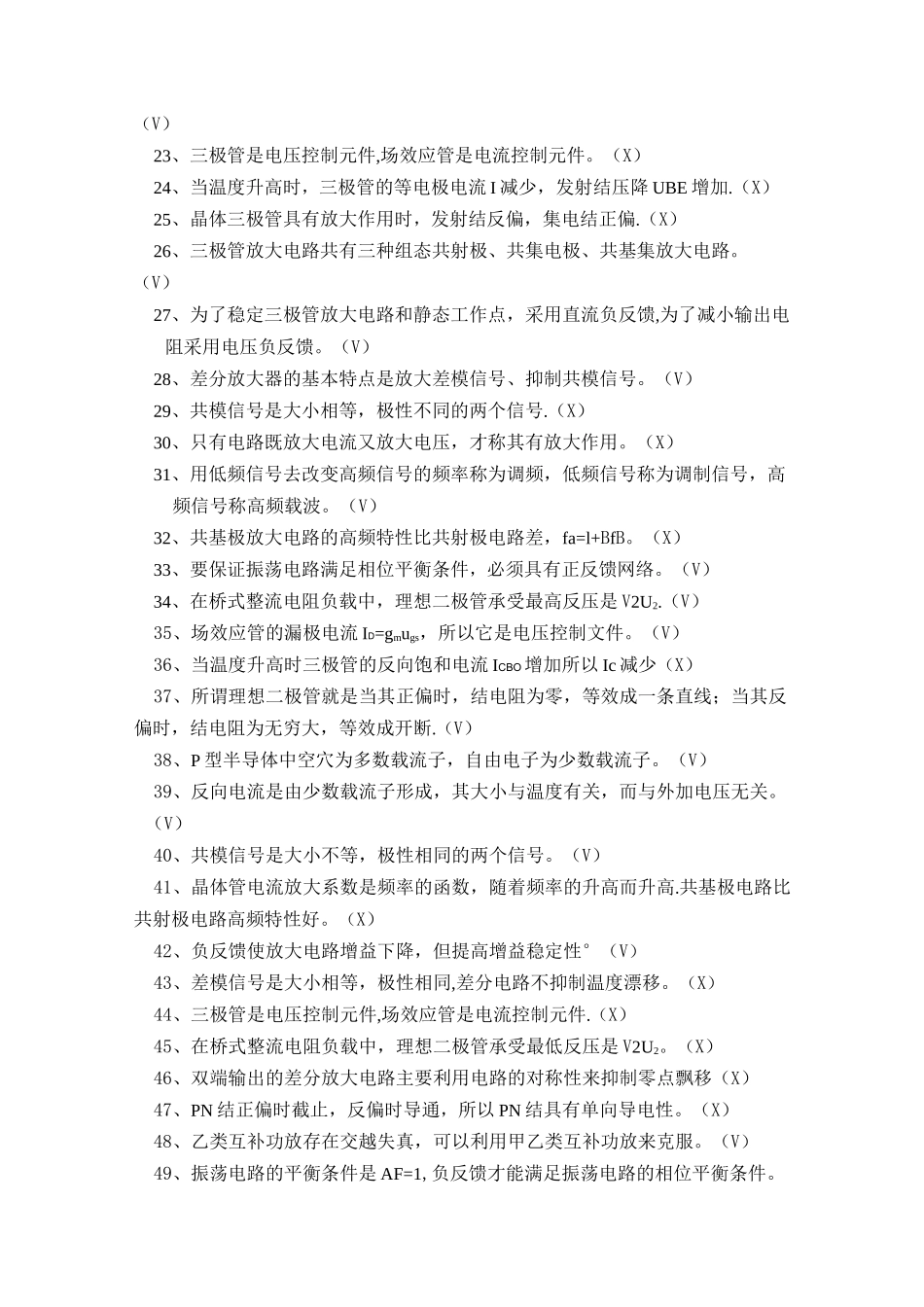

模拟电路试题及答案一、判断题（每题 1 分，共 50 分）1、PN 结正偏时导通，反偏时截止，所以 PN 结具有单向导电性.（V）2、漂移电流是正向电流，它由少数载流子形成，其大小与温度有关，而与外加电压无关。（X）3、所谓理想二极管，就是当其正偏时，结电阻为零，等效成一条直线；当其反偏时，结电阻为无穷大,等效成断开；（V）4、三极管是电压控制元件，场效应管是电流控制元件。（X）5、三极管具有放大作用外部电压条件是发射结反偏，集电结正偏。（X）6、当温度升高时，晶体三极管集电极电流 Ic 增加，发射结压降减小。（V）7、三极管放大电路共有三种组态分别是共射极、共集电极、共基极放大电路。（V）8、为了稳定三极管放大电路的静态工作点，采用电流负反馈，为了稳定交流输出电流采用直流负反馈。（X）9、负反馈放大电路和放大倍数 AF=A/1+AF，对于深度负反馈放大电路的放大倍数 AF=1/F。（V）10、带有负反馈放大电路的频带宽度 BWF=1+AFBW，其中 BW=fH-fL，1+AF 称为反馈深度。（V）11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为共模信号。而加上大小相等、极性相反的两个信号,称为差模信号。（V）12、为了消除乙类互补功率放大器输出波形的交越失真,而采用甲乙类互补功率放大器。（V）13、OCL 电路是单电源互补功率放大电路；（X）14、OTL 电路是双电源互补功率放大电路•（X）15、共集电极放大电路具有电压放大倍数小于近似等于 1。（V）16、共集电极放大电路输入电阻小，输出电阻大。（X）17、差分放大电路能够抑制零点漂移，也称温度漂移,所以它广泛应用于集成电路中。（V）18、用待传输的低频信号去改变高频信号的幅度称为调幅，未被调制的高频信号是运载信息的工具，称为载波信号。（V）19、模拟乘法器输出与输入的关系式是 Uo=KUxUy.（V）20、P 型半导体中空穴为少数载流子，自由电子为多数载流子。（X）21、凡是运算电路都可利用“虚短”和“虚断"的概念求解运算关系.（X）22、反向电流是由少数载流子形成，其大小与温度有关，而与外加电压无关（V）23、三极管是电压控制元件,场效应管是电流控制元件。（X）24、当温度升高时，三极管的等电极电流 I 减少，发射结压降 UBE 增加.（X）25、晶体三极管具有放大作用时，发射结反偏，集电结正偏.（X）26、三极管放大电路共有三种组态共射极、共集电极、共基集放大电路。（V）27、为了稳定三极管放大电路和静态工作点，采用直流负反馈,为了减小...
