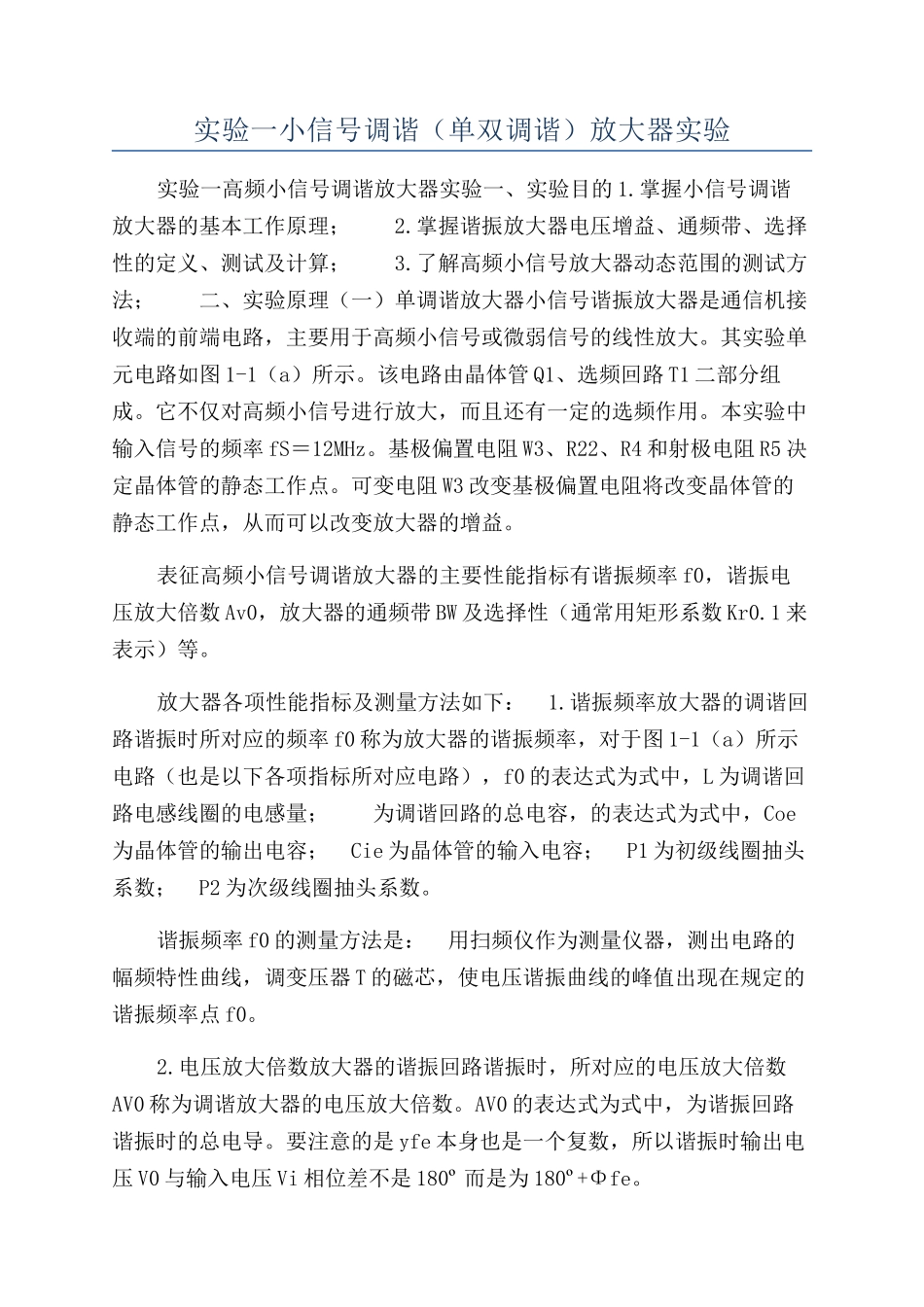

实验一小信号调谐(单双调谐)放大器实验_第1页
1/5

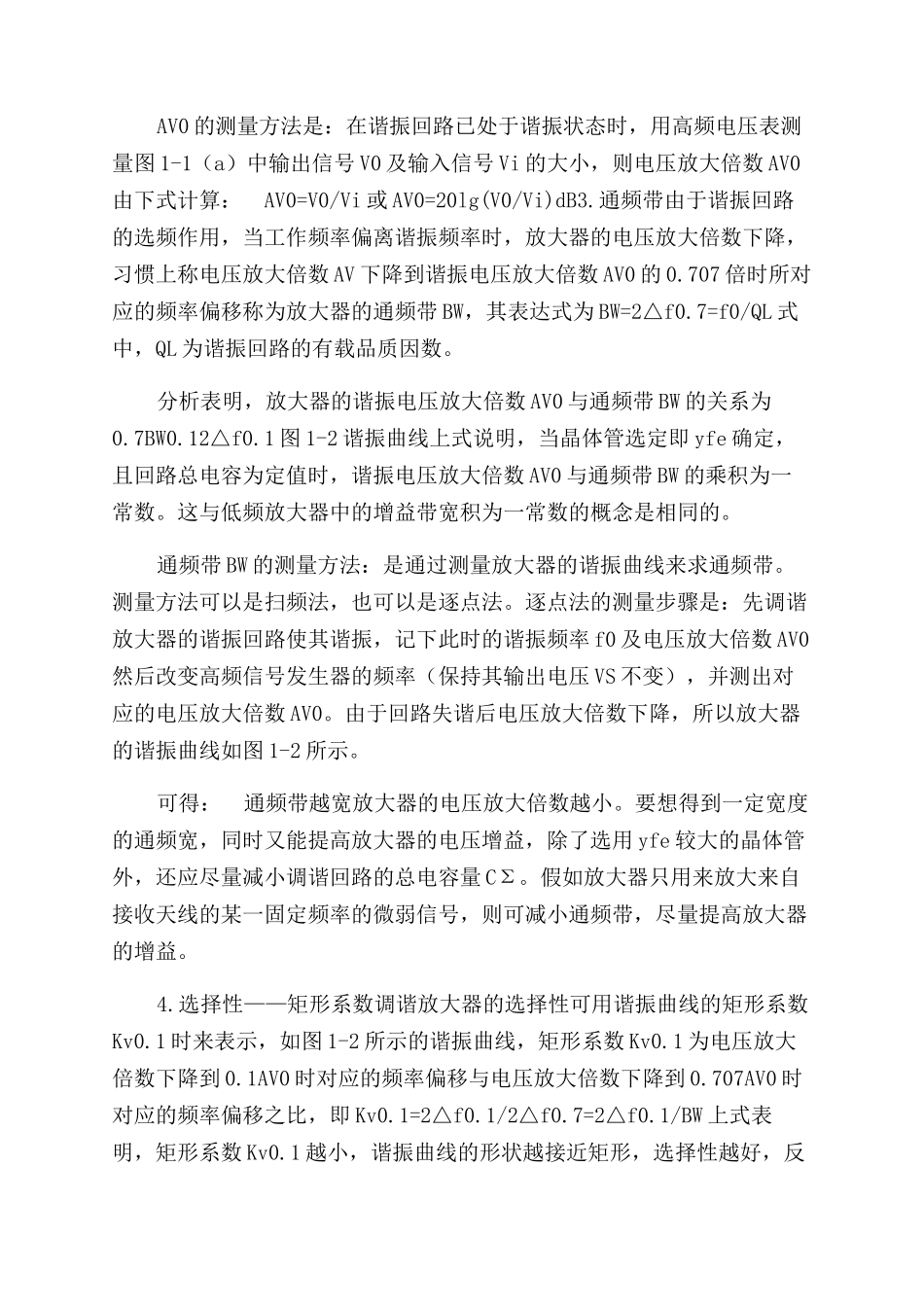

实验一小信号调谐(单双调谐)放大器实验_第2页
2/5

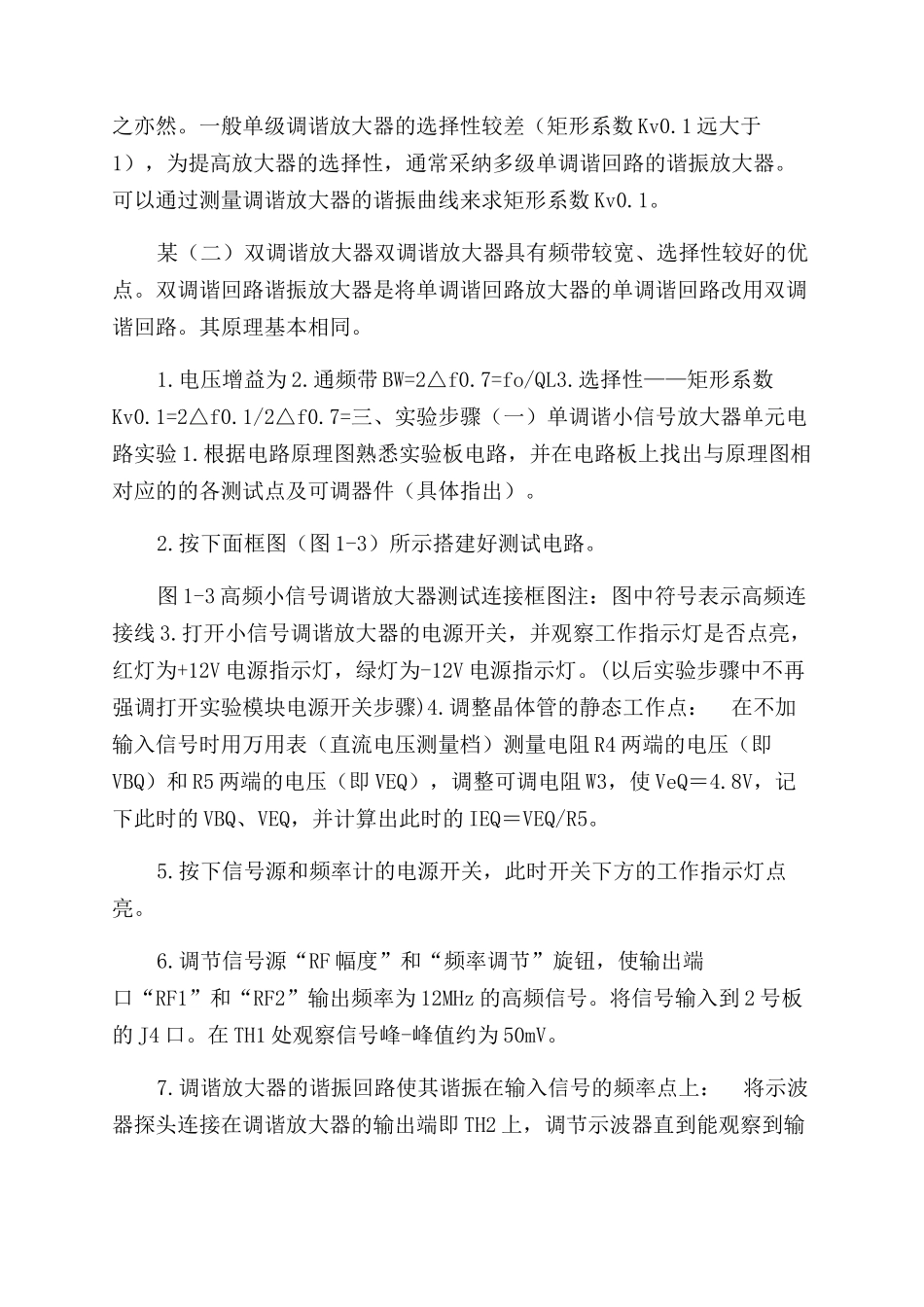

实验一小信号调谐(单双调谐)放大器实验_第3页
3/5
实验一小信号调谐(单双调谐)放大器实验实验一高频小信号调谐放大器实验一、实验目的 1.掌握小信号调谐放大器的基本工作原理; 2.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算; 3.了解高频小信号放大器动态范围的测试方法; 二、实验原理(一)单调谐放大器小信号谐振放大器是通信机接收端的前端电路,主要用于高频小信号或微弱信号的线性放大。其实验单元电路如图 1-1(a)所示。该电路由晶体管 Q1、选频回路 T1 二部分组成。它不仅对高频小信号进行放大,而且还有一定的选频作用。本实验中输入信号的频率 fS=12MHz。基极偏置电阻 W3、R22、R4 和射极电阻 R5 决定晶体管的静态工作点。可变电阻 W3 改变基极偏置电阻将改变晶体管的静态工作点,从而可以改变放大器的增益。表征高频小信号调谐放大器的主要性能指标有谐振频率 f0,谐振电压放大倍数 Av0,放大器的通频带 BW 及选择性(通常用矩形系数 Kr0.1 来表示)等。放大器各项性能指标及测量方法如下: 1.谐振频率放大器的调谐回路谐振时所对应的频率 f0 称为放大器的谐振频率,对于图 1-1(a)所示电路(也是以下各项指标所对应电路),f0 的表达式为式中,L 为调谐回路电感线圈的电感量; 为调谐回路的总电容,的表达式为式中,Coe为晶体管的输出电容; Cie 为晶体管的输入电容; P1 为初级线圈抽头系数; P2 为次级线圈抽头系数。谐振频率 f0 的测量方法是: 用扫频仪作为测量仪器,测出电路的幅频特性曲线,调变压器 T 的磁芯,使电压谐振曲线的峰值出现在规定的谐振频率点 f0。2.电压放大倍数放大器的谐振回路谐振时,所对应的电压放大倍数AV0 称为调谐放大器的电压放大倍数。AV0 的表达式为式中,为谐振回路谐振时的总电导。要注意的是 yfe 本身也是一个复数,所以谐振时输出电压 V0 与输入电压 Vi 相位差不是 180º 而是为 180º+Φfe。AV0 的测量方法是:在谐振回路已处于谐振状态时,用高频电压表测量图 1-1(a)中输出信号 V0 及输入信号 Vi 的大小,则电压放大倍数 AV0由下式计算: AV0=V0/Vi 或 AV0=20lg(V0/Vi)dB3.通频带由于谐振回路的选频作用,当工作频率偏离谐振频率时,放大器的电压放大倍数下降,习惯上称电压放大倍数 AV 下降到谐振电压放大倍数 AV0 的 0.707 倍时所对应的频率偏移称为放大器的通频带 BW,其表达式为 BW=2△f0.7=f0/QL 式中,QL 为谐振回路的有载品质因数。分析...
