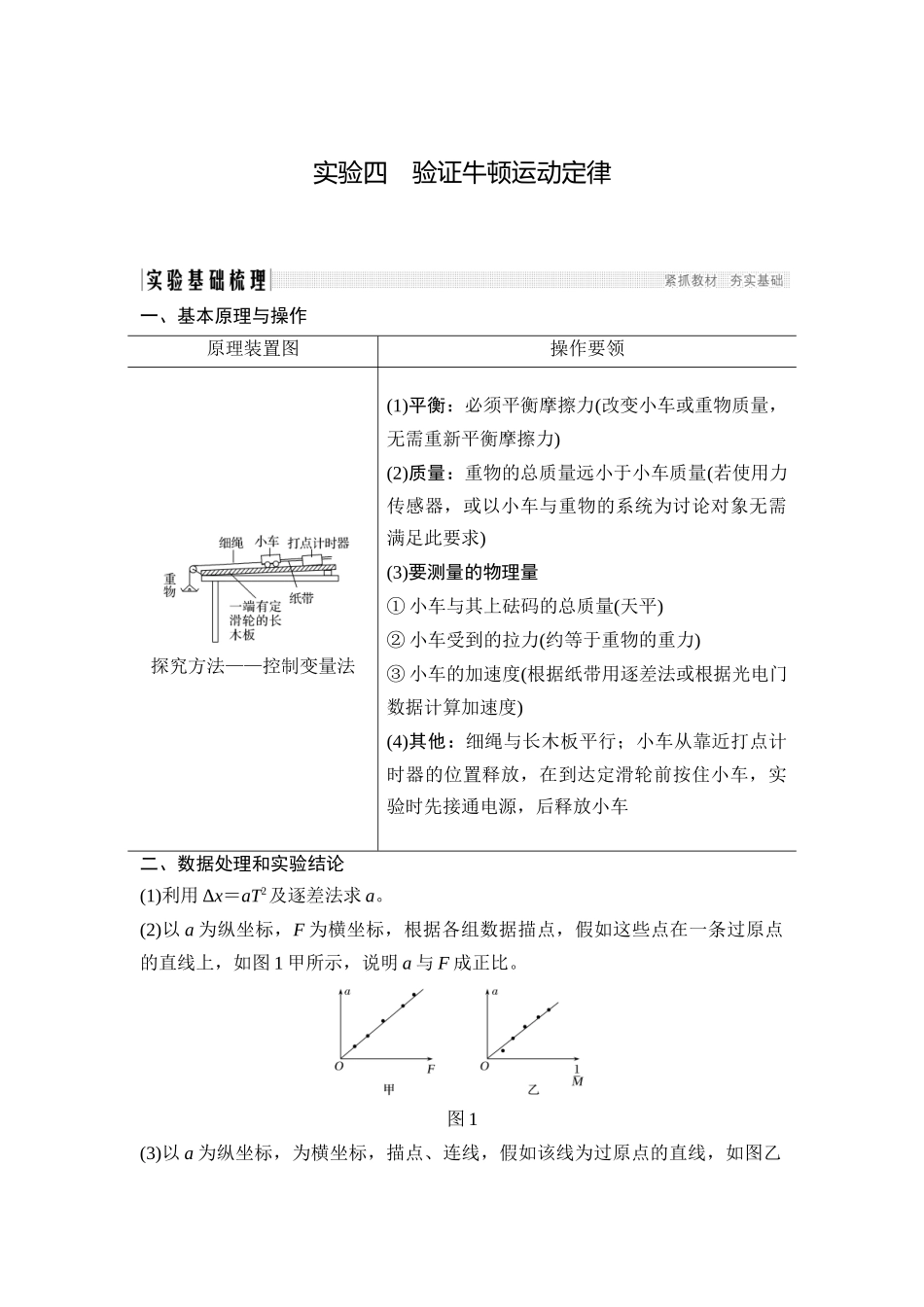

实验四 验证牛顿运动定律一、基本原理与操作原理装置图操作要领探究方法——控制变量法(1)平衡:必须平衡摩擦力(改变小车或重物质量,无需重新平衡摩擦力)(2)质量:重物的总质量远小于小车质量(若使用力传感器,或以小车与重物的系统为讨论对象无需满足此要求)(3)要测量的物理量① 小车与其上砝码的总质量(天平)② 小车受到的拉力(约等于重物的重力)③ 小车的加速度(根据纸带用逐差法或根据光电门数据计算加速度)(4)其他:细绳与长木板平行;小车从靠近打点计时器的位置释放,在到达定滑轮前按住小车,实验时先接通电源,后释放小车二、数据处理和实验结论(1)利用 Δx=aT2及逐差法求 a。(2)以 a 为纵坐标,F 为横坐标,根据各组数据描点,假如这些点在一条过原点的直线上,如图 1 甲所示,说明 a 与 F 成正比。图 1(3)以 a 为纵坐标,为横坐标,描点、连线,假如该线为过原点的直线,如图乙所示,就能判定 a 与 M 成反比。注意事项(1)平衡摩擦力的方法:在长木板无滑轮的一端垫上小木块,使其适当倾斜,利用小车重力沿斜面方向的分力与摩擦力平衡。(2)推断小车是否做匀速直线运动,一般可目测,必要时可通过打点纸带,看上面各点间的距离是否均匀。(3)平衡摩擦力时要注意以下几点① 平衡摩擦力时不能在轻绳的另一端挂托盘② 平衡摩擦力必须让小车连上纸带,且让打点计时器处于工作状态③ 平衡摩擦力时可借助纸带上点迹是否均匀来推断误差分析(1)质量的测量、纸带上计数点间距离的测量、拉线或纸带不与木板平行等都会造成误差。(2)实验原理不完善引起误差。通过适当的调节,使小车所受的阻力被平衡,当小车做加速运动时,可以得到a=g,FT=mg=,只有当 Mm 时,才可近似认为小车所受的拉力 FT等于 mg,所以本实验存在系统误差。(3)平衡摩擦力不准确会造成误差。 教材原型实验命题角度 实验原理与实验操作【例 1】 (1)我们已经知道,物体的加速度 a 同时跟合外力 F 和质量 M 两个因素有关。探究这三个物理量之间的定量关系的思想方法是____________。(2)某同学的实验方案如图 2 所示,他想用沙和沙桶的总重力表示小车受到的合外力 F,为了减小这种做法带来的实验误差,他先做了两方面的调整措施:图 2① 用小木块将长木板不带定滑轮的一端垫高,目的是____________。② 使沙和沙桶的总质量远小于小车的质量,目的是使拉小车的力近似等于__________________。(3)该同学利用实验中打出的纸带求加...
