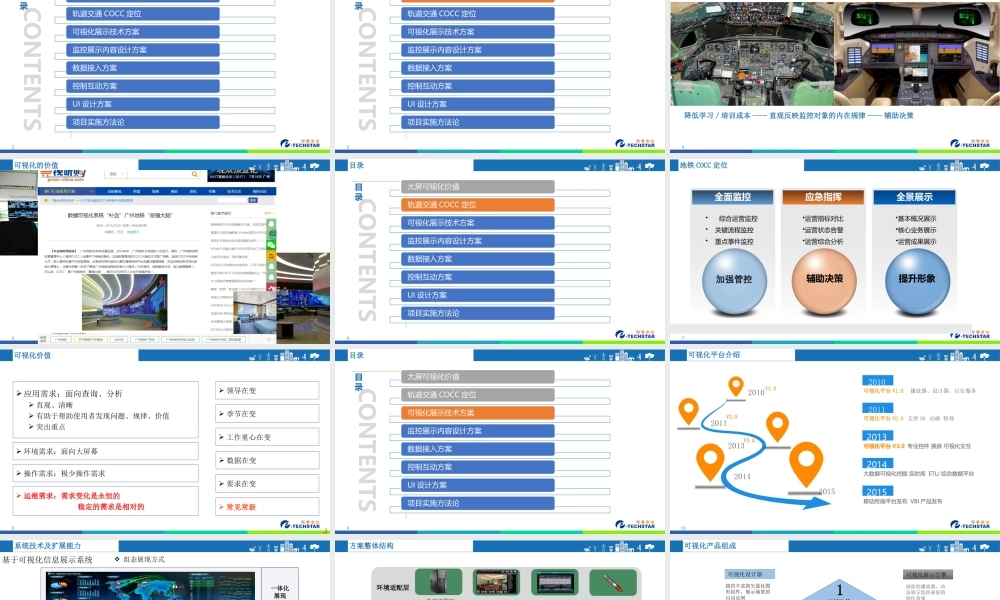

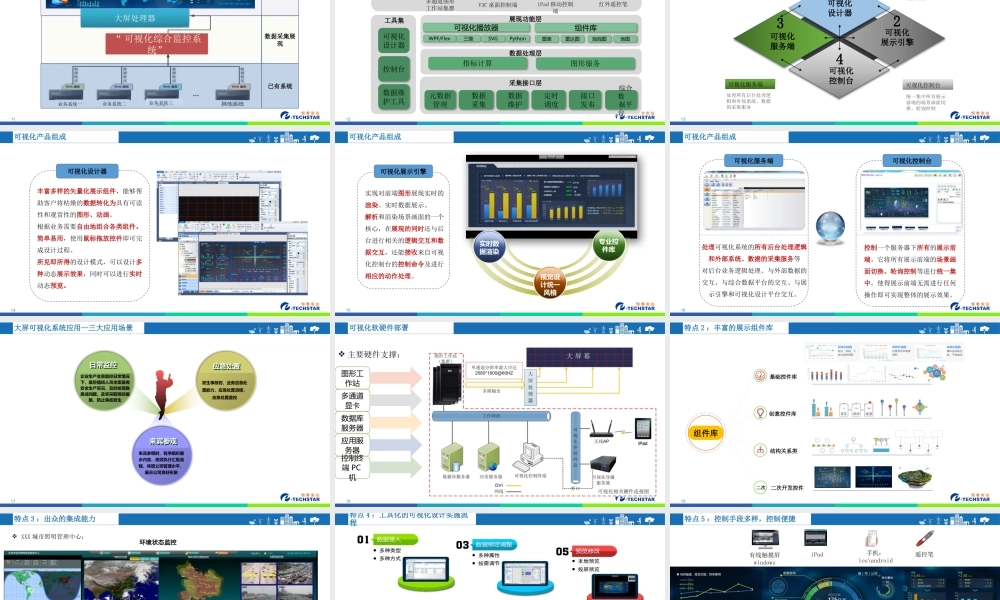

1 北京恒泰实达科技股份有限公司轨道交通大屏可视化建设方案陈智 2017 年 1 月2 CONTENTS目录目录大屏可视化价值轨道交通 COCC 定位可视化展示技术方案监控展示内容设计方案数据接入方案控制互动方案UI 设计方案项目实施方法论3 CONTENTS目录目录大屏可视化价值轨道交通 COCC 定位可视化展示技术方案监控展示内容设计方案数据接入方案控制互动方案UI 设计方案项目实施方法论4 将复杂的问题通过直观视觉展现（手段）简单化（目标）可视化的价值降低学习 / 培训成本 ---- 直观反映监控对象的内在规律 ---- 辅助决策5 可视化的价值前后6 CONTENTS目录目录大屏可视化价值轨道交通 COCC 定位可视化展示技术方案监控展示内容设计方案数据接入方案控制互动方案UI 设计方案项目实施方法论7 全面监控全景展示• 综合运营监控• 关键流程监控• 重点事件监控•基本概况展示•核心业务展示•运营成果展示应急指挥•运营指标对比•运营状态告警•运营综合分析辅助决策提升形象加强管控地铁 COCC 定位8 ┘应用需求：面向查询、分析 直观、清晰 有助于帮助使用者发现问题、规律、价值 突出重点 环境需求：面向大屏幕 操作需求：极少操作需求 运维需求：需求变化是永恒的稳定的需求是相对的 领导在变 季节在变 工作重心在变 要求在变 数据在变 常见常新可视化价值9 CONTENTS目录目录大屏可视化价值轨道交通 COCC 定位可视化展示技术方案监控展示内容设计方案数据接入方案控制互动方案UI 设计方案项目实施方法论10 201020112013201420152010年可视化平台 V1.0 播放器、设计器、后台服务2011年可视化平台 V2.0 支持 3D 动画 特效2013年可视化平台 V3.0 专业控件 换肤 可视化交互2014年大数据可视化挖掘 实时库 ETL/ 综合数据平台2015年移动终端平台发布 VBI 产品发布V1.0 V2.0 V3.0 可视化平台介绍11 系统技术及扩展能力基于可视化信息展示系统一体化展现数据采集展现已有系统业务系统三业务系统一业务系统二 组态展现方式“ 可视化综合监控系统”大屏处理器12 数据 采集 定时 调度元数据管理 数据 维护 接口 发布 综合数 据平台可视化设计器控制台指标计算图形服务可视化播放器WPF/Flex三维SVGPython组件库图表雷达图泡泡图地图工具集展现功能层数据处理层采集接口层环境适配层iPad 移动控制端红外遥控笔V3C 桌面控制端多通道图形工作站集群数据...
