IQC检验作业指导书

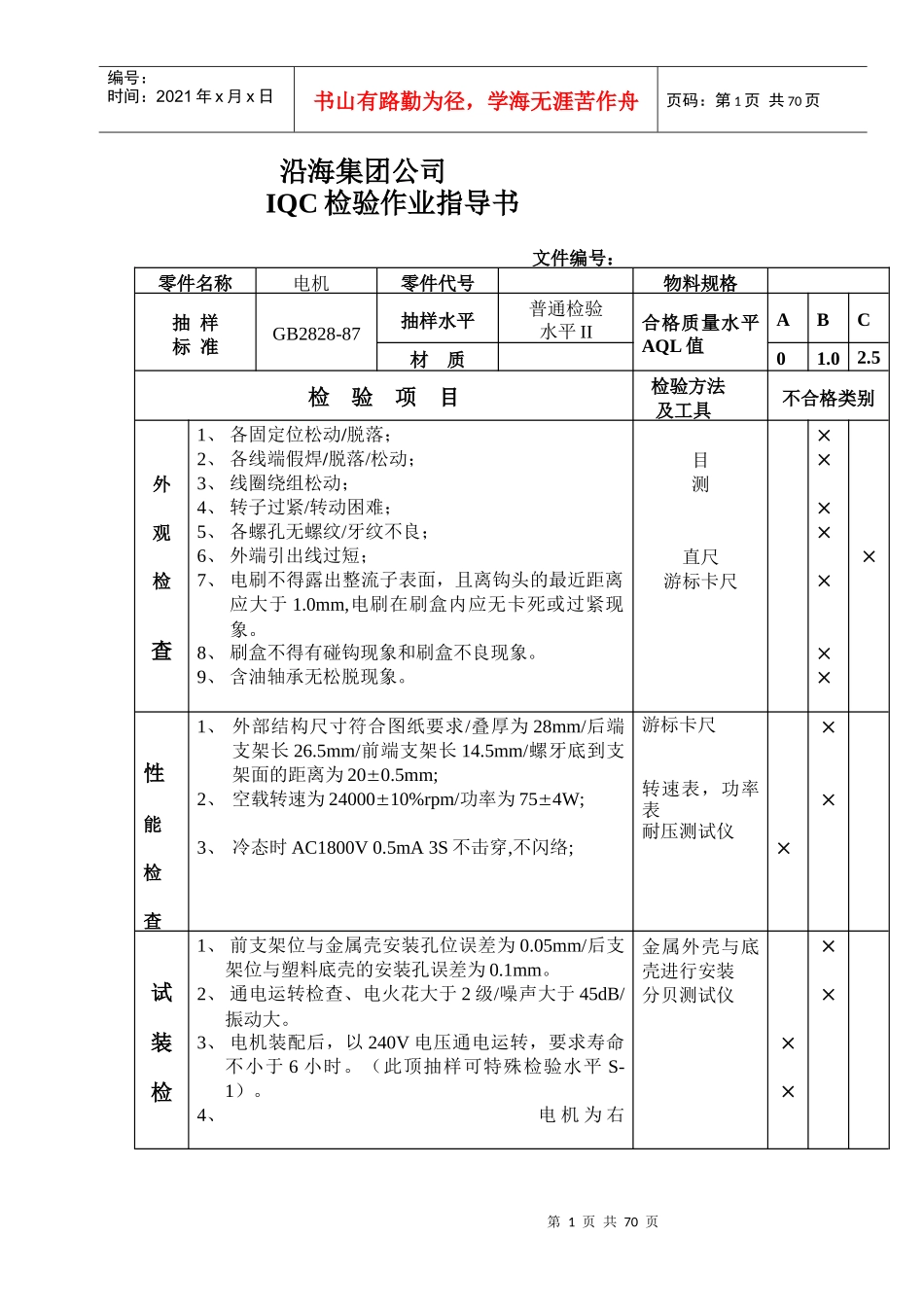

第 1 页 共 70 页编号：时间：2021 年 x 月 x 日书山有路勤为径，学海无涯苦作舟页码：第 1 页 共 70 页 沿海集团公司 IQC 检验作业指导书 文件编号：零件名称电机零件代号物料规格抽 样标 准GB2828-87抽样水平普通检验 水平 II合格质量水平AQL 值ABC材 质01.02.5检 验 项 目 检验方法 及工具不合格类别外观检查1、 各固定位松动/脱落；2、 各线端假焊/脱落/松动；3、 线圈绕组松动；4、 转子过紧/转动困难；5、 各螺孔无螺纹/牙纹不良；6、 外端引出线过短；7、 电刷不得露出整流子表面，且离钩头的最近距离应大于 1.0mm,电刷在刷盒内应无卡死或过紧现象。8、 刷盒不得有碰钩现象和刷盒不良现象。9、 含油轴承无松脱现象。目测直尺游标卡尺性能检查1、 外部结构尺寸符合图纸要求/叠厚为 28mm/后端支架长 26.5mm/前端支架长 14.5mm/螺牙底到支架面的距离为 200.5mm;2、 空载转速为 2400010%rpm/功率为 754W;3、 冷态时 AC1800V 0.5mA 3S 不击穿,不闪络;游标卡尺转速表，功率表耐压测试仪试装检1、 前支架位与金属壳安装孔位误差为 0.05mm/后支架位与塑料底壳的安装孔误差为 0.1mm。2、 通电运转检查、电火花大于 2 级/噪声大于 45dB/振动大。3、 电机装配后，以 240V 电压通电运转，要求寿命不小于 6 小时。（此顶抽样可特殊检验水平 S-1）。4、电 机 为 右金属外壳与底壳进行安装分贝测试仪第 2 页 共 70 页第 1 页 共 70 页编号：时间：2021 年 x 月 x 日书山有路勤为径，学海无涯苦作舟页码：第 2 页 共 70 页查转向。 编 制 审 核 批 准 日 期 沿海集团公司 IQC 检验作业指导书 文件编号： 零件名称铝架/塑架电机零件代号物料规格抽 样标 准GB2828-87抽样水平普 通 检 验 水平 II合格质量水平AQL 值ABC材 质01.02.5检 验 项 目 检验方法 及工具不合格类别外观检查1、 各紧固件松动/脱落；2、 定子表面有毛刺/收水/变形；3、 线圈排列不整齐/松动；4、 各端焊接松/假焊/断路；5、 齿轮内径变形/收水/毛刺；6、 风叶变形/破裂/松动/歪斜；7、 定子叠厚为 15mm。8、 电刷不得露出整流子表面，且离钩头的最近距离应大于 1.0mm，电刷在刷盒内应无卡死或过紧现象。9、 刷盒不得有碰钩现象和刷盒不良现象。10、含油轴承无松脱现象。此六项目测游标卡尺性...
