《汇编语言》讲稿_11

《汇编语言》讲稿_11《汇编语言》讲稿_11《汇编语言》讲稿_11《汇编语言》讲稿_11《汇编语言》讲稿_11

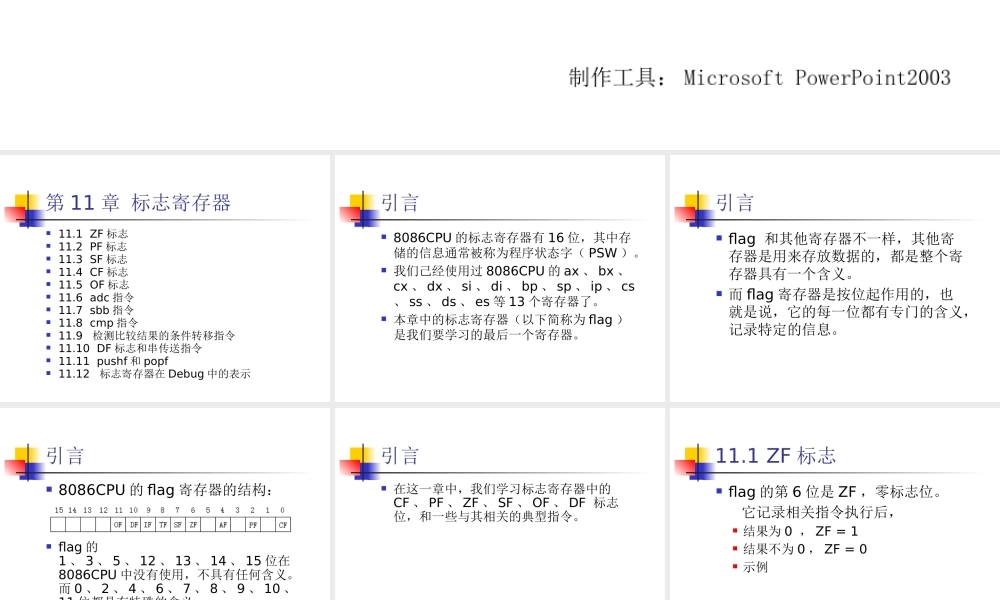

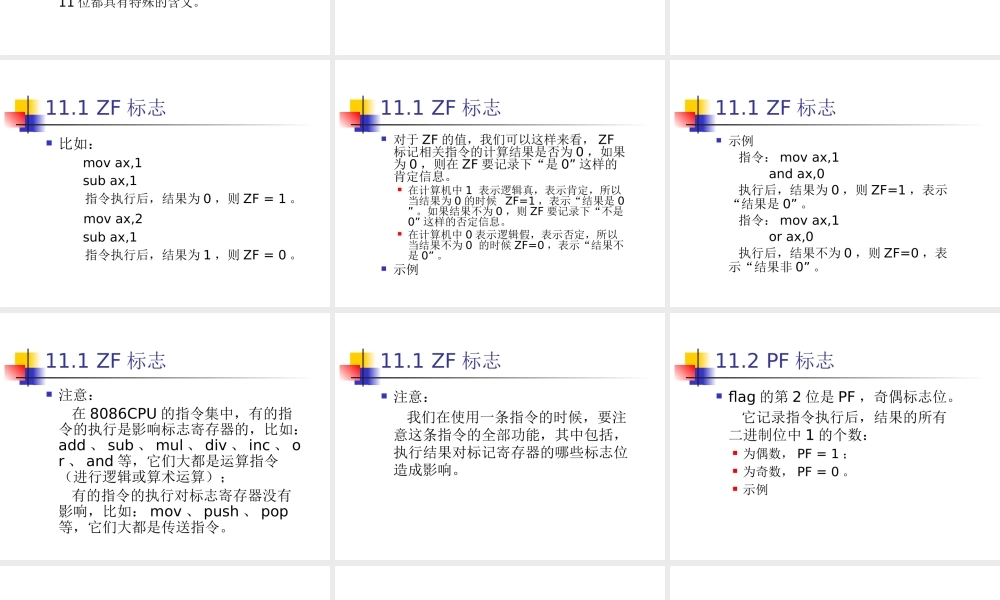

《汇编语言》课件 王爽 著-清华大学出版社制作工具: Microsoft PowerPoint2003第 11 章 标志寄存器 11.1 ZF 标志 11.2 PF 标志 11.3 SF 标志 11.4 CF 标志 11.5 OF 标志 11.6 adc 指令 11.7 sbb 指令 11.8 cmp 指令 11.9 检测比较结果的条件转移指令 11.10 DF 标志和串传送指令 11.11 pushf 和 popf 11.12 标志寄存器在 Debug 中的表示引言 8086CPU 的标志寄存器有 16 位,其中存储的信息通常被称为程序状态字( PSW )。 我们己经使用过 8086CPU 的 ax 、 bx 、cx 、 dx 、 si 、 di 、 bp 、 sp 、 ip 、 cs、 ss 、 ds 、 es 等 13 个寄存器了。 本章中的标志寄存器(以下简称为 flag )是我们要学习的最后一个寄存器。引言 flag 和其他寄存器不一样,其他寄存器是用来存放数据的,都是整个寄存器具有一个含义。 而 flag 寄存器是按位起作用的,也就是说,它的每一位都有专门的含义,记录特定的信息。引言 8086CPU 的 flag 寄存器的结构: flag 的1 、 3 、 5 、 12 、 13 、 14 、 15 位在8086CPU 中没有使用,不具有任何含义。而 0 、 2 、 4 、 6 、 7 、 8 、 9 、 10 、11 位都具有特殊的含义。引言 在这一章中,我们学习标志寄存器中的CF 、 PF 、 ZF 、 SF 、 OF 、 DF 标志位,和一些与其相关的典型指令。11.1 ZF 标志 flag 的第 6 位是 ZF ,零标志位。 它记录相关指令执行后, 结果为 0 , ZF = 1 结果不为 0 , ZF = 0 示例11.1 ZF 标志 比如: mov ax,1 sub ax,1 指令执行后,结果为 0 ,则 ZF = 1 。 mov ax,2 sub ax,1 指令执行后,结果为 1 ,则 ZF = 0 。11.1 ZF 标志 对于 ZF 的值,我们可以这样来看, ZF标记相关指令的计算结果是否为 0 ,如果为 0 ,则在 ZF 要记录下“是 0” 这样的肯定信息。 在计算机中 1 表示逻辑真,表示肯定,所以当结果为 0 的时候 ZF=1 ,表示“结果是 0 ” 。如果结果不为 0 ,则 ZF 要记录下“不是0” 这样的否定信息。 在计算机中 0 表示逻辑假,表示否定,所以当结果不为 0 的时候 ZF=0 ,表示“结果不是 0” 。 示例11.1 ZF 标志 示例 指令: mov ax,1 and ax,0 执行后,结果为...
