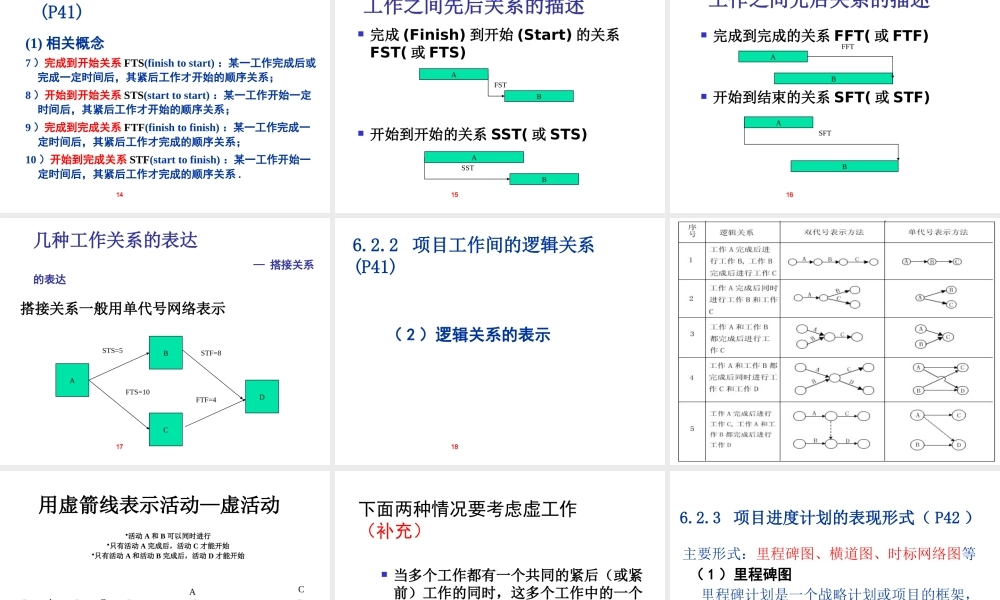

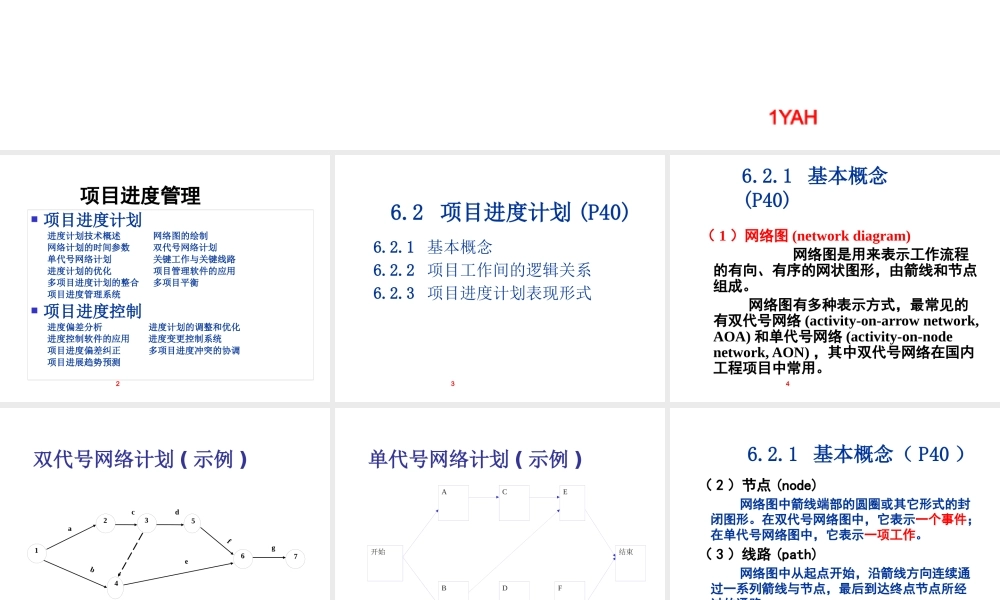

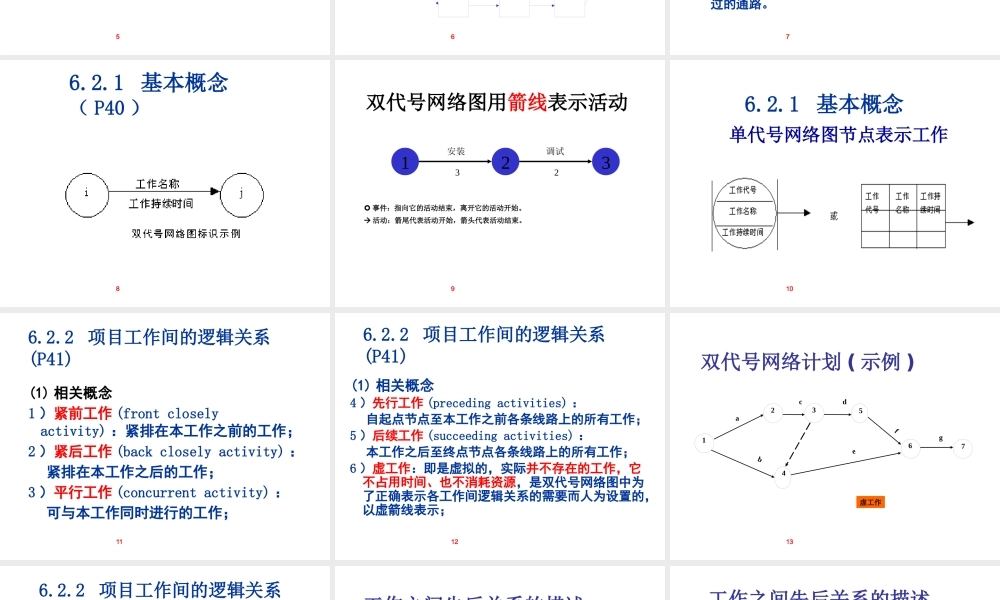

1YAH中国项目管理师（ CPMP ）国家职业标准考前培训 进度管理2项目进度管理 项目进度计划进度计划技术概述 网络图的绘制网络计划的时间参数 双代号网络计划单代号网络计划 关键工作与关键线路进度计划的优化 项目管理软件的应用多项目进度计划的整合 多项目平衡项目进度管理系统 项目进度控制进度偏差分析 进度计划的调整和优化进度控制软件的应用 进度变更控制系统项目进度偏差纠正 多项目进度冲突的协调项目进展趋势预测36.2 项目进度计划 (P40)6.2.1 基本概念6.2.2 项目工作间的逻辑关系6.2.3 项目进度计划表现形式46.2.1 基本概念(P40)（ 1 ）网络图 (network diagram) 网络图是用来表示工作流程的有向、有序的网状图形，由箭线和节点组成。 网络图有多种表示方式，最常见的有双代号网络 (activity-on-arrow network, AOA) 和单代号网络 (activity-on-node network, AON) ，其中双代号网络在国内工程项目中常用。 5双代号网络计划 ( 示例 )a542ef71dg36cb6单代号网络计划 ( 示例 )开始ABCDEF结束76.2.1 基本概念（ P40 ）（ 2 ）节点 (node) 网络图中箭线端部的圆圈或其它形式的封闭图形。在双代号网络图中，它表示一个事件；在单代号网络图中，它表示一项工作。（ 3 ）线路 (path) 网络图中从起点开始，沿箭线方向连续通过一系列箭线与节点，最后到达终点节点所经过的通路。86.2.1 基本概念（ P40 ）9双代号网络图用箭线表示活动123安装调试 事件：指向它的活动结束，离开它的活动开始。 活动：箭尾代表活动开始，箭头代表活动结束。32106.2.1 基本概念单代号网络图节点表示工作116.2.2 项目工作间的逻辑关系(P41)(1) 相关概念1 ）紧前工作 (front closely activity) ：紧排在本工作之前的工作；2 ）紧后工作 (back closely activity) ： 紧排在本工作之后的工作；3 ）平行工作 (concurrent activity) ： 可与本工作同时进行的工作；126.2.2 项目工作间的逻辑关系(P41)(1) 相关概念4 ）先行工作 (preceding activities) ： 自起点节点至本工作之前各条线路上的所有工作； 5 ）后续工作 (succeeding activities) ： 本工作之后至终点节点各条线路上的所有工作；6 ）虚工作：即是虚拟的，实际并不存在的工作，它不占用时间、也不消耗资源，是双代号网络图中为了正确表示各工作间逻辑关系的需要而人为设置的，以虚箭线表示；13双代号网络计...
