《汽车发动机构造与维修》配气机构的构造与维修

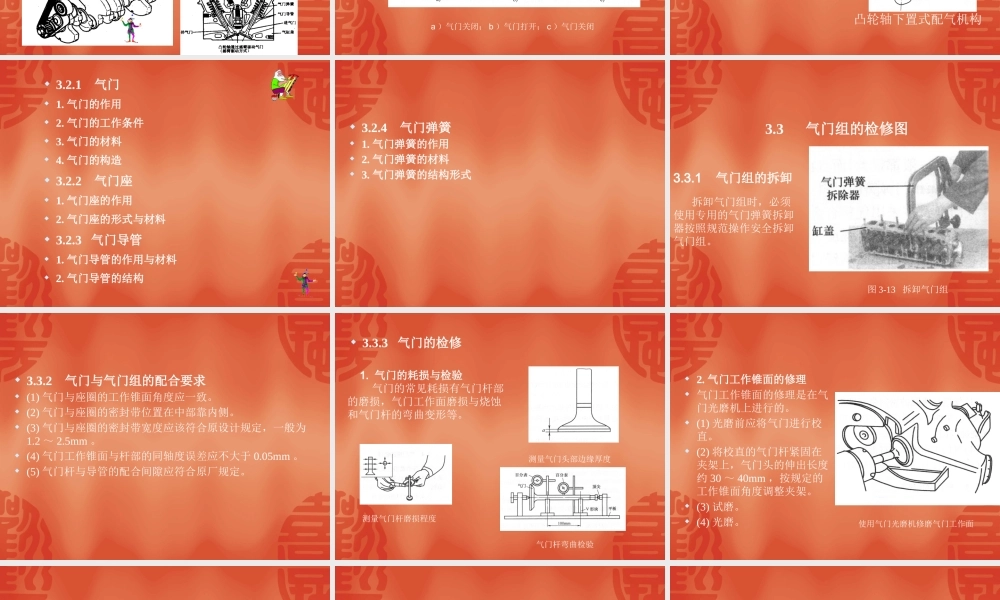

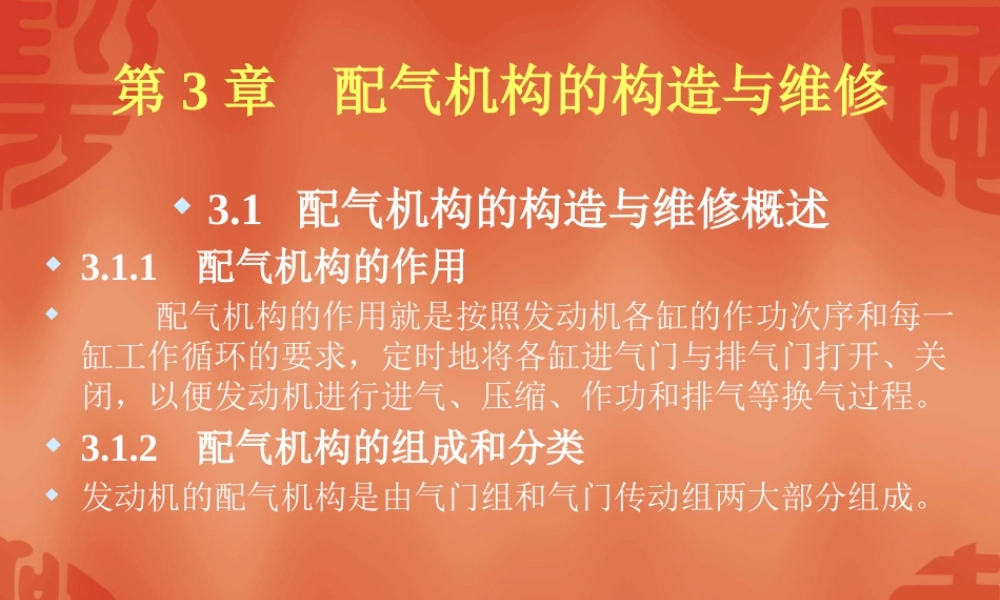

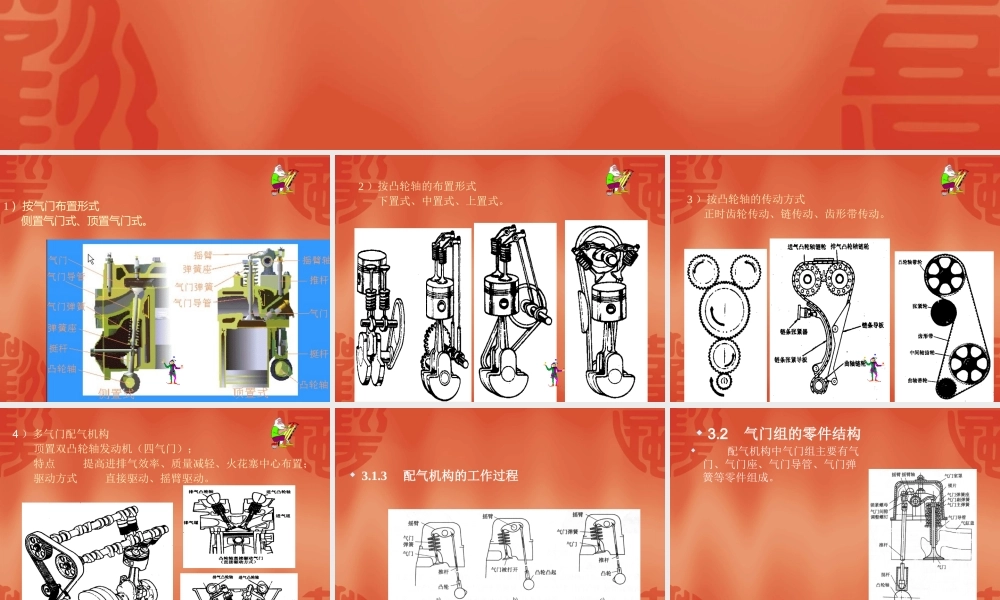

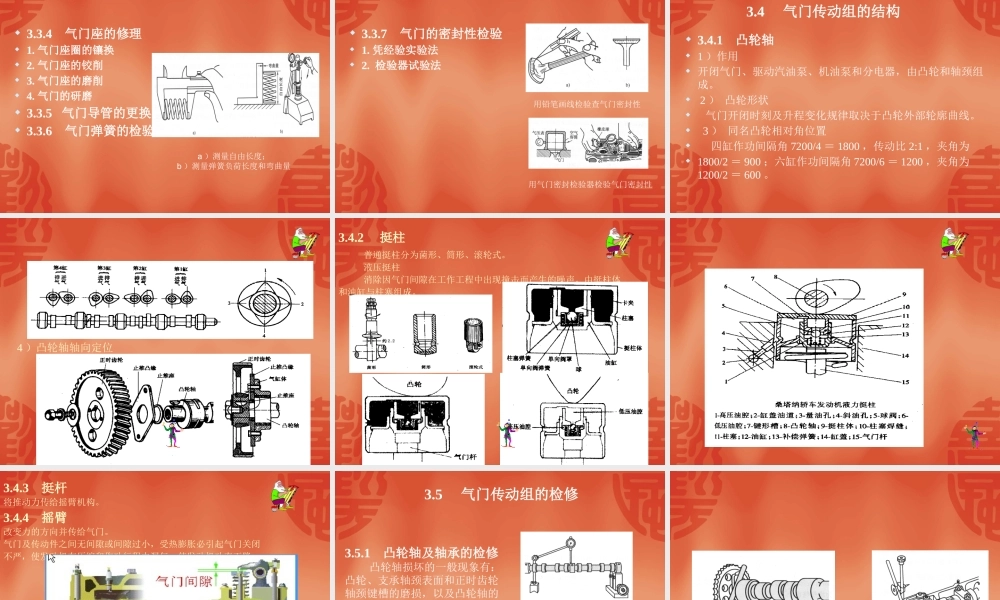

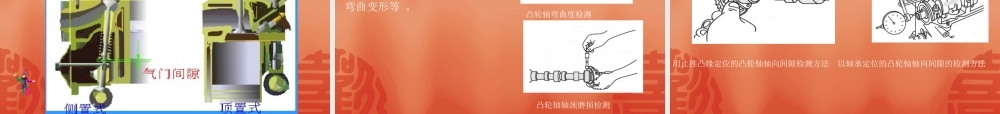

 3.1 配气机构的构造与维修概述 3.1.1 配气机构的作用 配气机构的作用就是按照发动机各缸的作功次序和每一缸工作循环的要求，定时地将各缸进气门与排气门打开、关闭，以便发动机进行进气、压缩、作功和排气等换气过程。 3.1.2 配气机构的组成和分类 发动机的配气机构是由气门组和气门传动组两大部分组成。第 3 章 配气机构的构造与维修1 ）按气门布置形式 侧置气门式、顶置气门式。 2 ）按凸轮轴的布置形式 下置式、中置式、上置式。 3 ）按凸轮轴的传动方式 正时齿轮传动、链传动、齿形带传动。 4 ）多气门配气机构 顶置双凸轮轴发动机（四气门）； 特点 提高进排气效率、质量减轻、火花塞中心布置； 驱动方式 直接驱动、摇臂驱动。 3.1.3 配气机构的工作过程a ）气门关闭； b ）气门打开； c ）气门关闭 3.2 气门组的零件结构 配气机构中气门组主要有气门、气门座、气门导管、气门弹簧等零件组成。凸轮轴下置式配气机构  3.2.1 气门 1. 气门的作用 2. 气门的工作条件 3. 气门的材料 4. 气门的构造 3.2.2 气门座 1. 气门座的作用 2. 气门座的形式与材料 3.2.3 气门导管 1. 气门导管的作用与材料 2. 气门导管的结构 3.2.4 气门弹簧 1. 气门弹簧的作用 2. 气门弹簧的材料 3. 气门弹簧的结构形式 3.3 气门组的检修图 3.3.1 气门组的拆卸 拆卸气门组时，必须使用专用的气门弹簧拆卸器按照规范操作安全拆卸气门组。图 3-13 拆卸气门组 3.3.2 气门与气门组的配合要求 (1) 气门与座圈的工作锥面角度应一致。  (2) 气门与座圈的密封带位置在中部靠内侧。 (3) 气门与座圈的密封带宽度应该符合原设计规定，一般为1.2 ～ 2.5mm 。 (4) 气门工作锥面与杆部的同轴度误差应不大于 0.05mm 。 (5) 气门杆与导管的配合间隙应符合原厂规定。 3.3.3 气门的检修 1. 气门的耗损与检验 气门的常见耗损有气门杆部的磨损，气门工作面磨损与烧蚀和气门杆的弯曲变形等。 测量气门杆磨损程度 测量气门头部边缘厚度 气门杆弯曲检验 2. 气门工作锥面的修理 气门工作锥面的修理是在气门光磨机上进行的。 (1) 光磨前应将气门进行校直。  (2) 将校直的气门杆紧固在夹架上，气门头的伸出长度约 30 ～ 40mm ，按规定的工作锥面角度调整夹架。 (3) 试磨。 (4) 光磨。 使用气门光磨...
