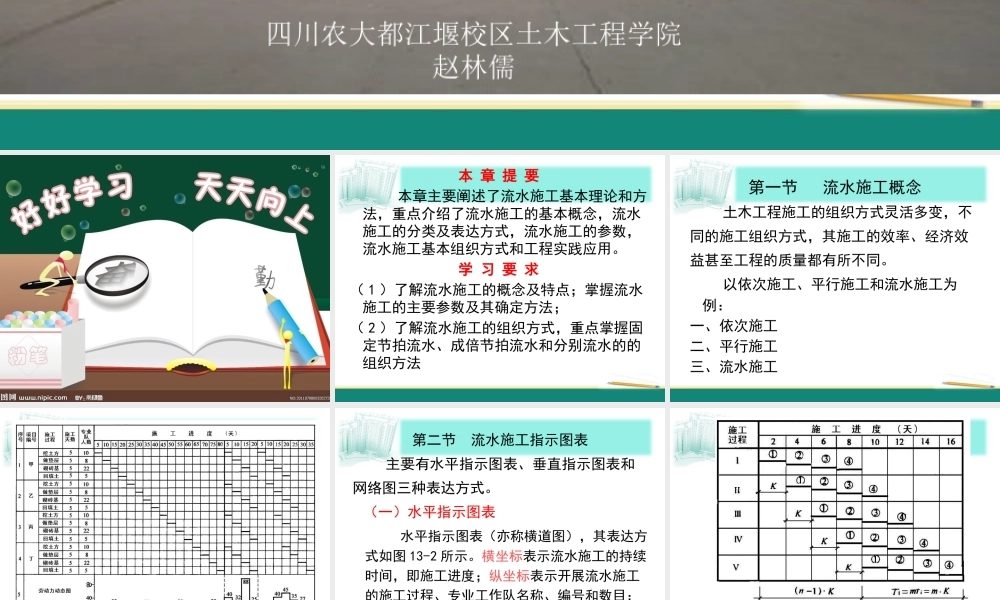

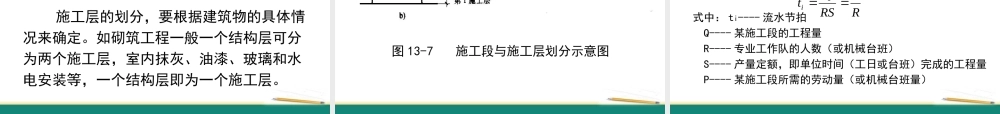

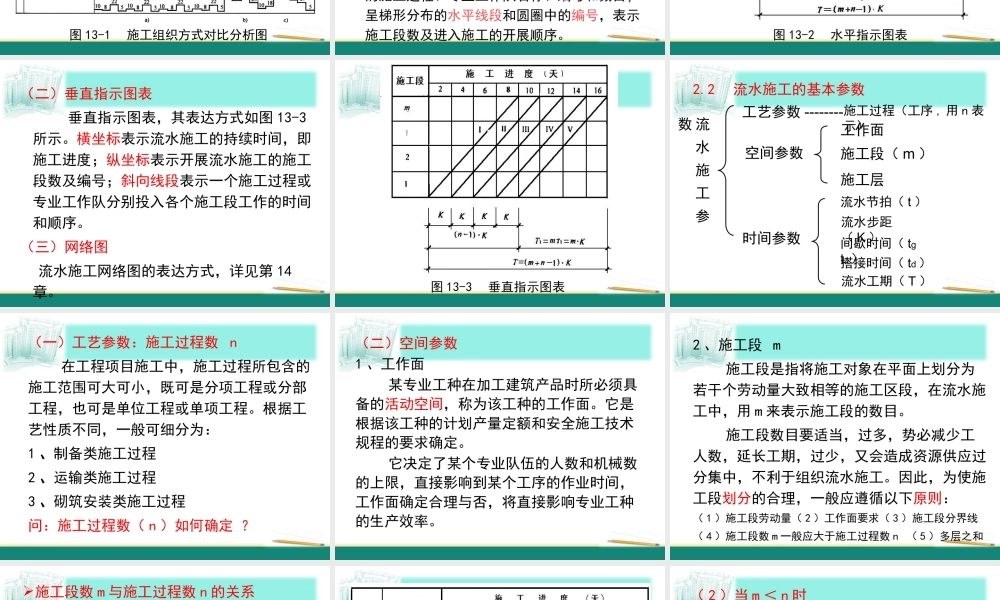

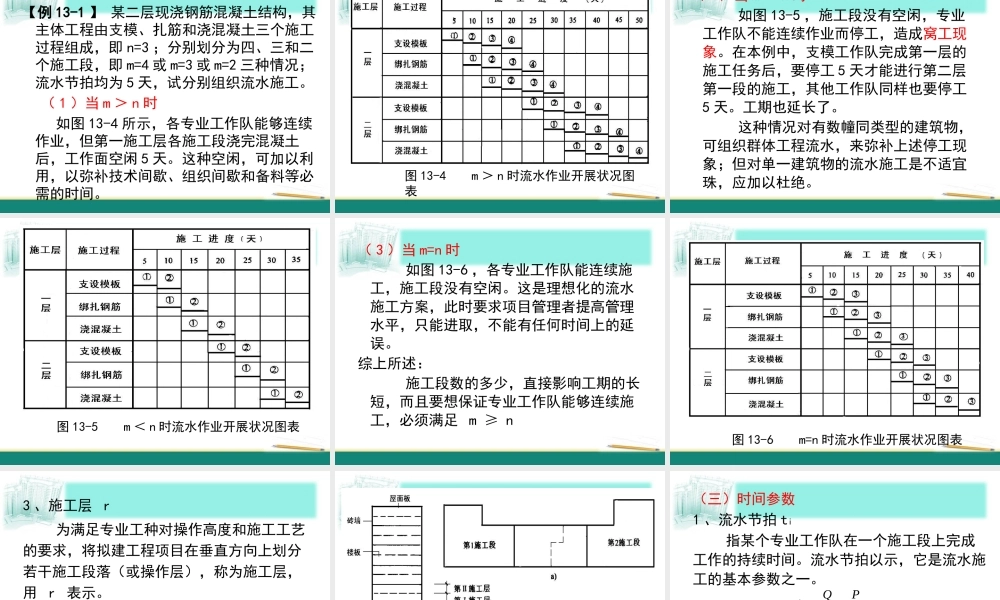

《施工组织设计》四川农大都江堰校区土木工程学院赵林儒亲爱的同学们，开始上课了请保持安静，谢谢！本 章 提 要 本章主要阐述了流水施工基本理论和方法，重点介绍了流水施工的基本概念，流水施工的分类及表达方式，流水施工的参数，流水施工基本组织方式和工程实践应用。学 习 要 求（ 1 ）了解流水施工的概念及特点；掌握流水施工的主要参数及其确定方法；（ 2 ）了解流水施工的组织方式，重点掌握固定节拍流水、成倍节拍流水和分别流水的的组织方法第一节 流水施工概念 土木工程施工的组织方式灵活多变，不同的施工组织方式，其施工的效率、经济效益甚至工程的质量都有所不同。 以依次施工、平行施工和流水施工为例：一、依次施工二、平行施工三、流水施工图 13-1 施工组织方式对比分析图第二节 流水施工指示图表 主要有水平指示图表、垂直指示图表和网络图三种表达方式。 （一）水平指示图表 水平指示图表（亦称横道图），其表达方式如图 13-2 所示。横坐标表示流水施工的持续时间，即施工进度；纵坐标表示开展流水施工的施工过程、专业工作队名称、编号和数目；呈梯形分布的水平线段和圆圈中的编号，表示施工段数及进入施工的开展顺序。图 13-2 水平指示图表（二）垂直指示图表 垂直指示图表，其表达方式如图 13-3所示。横坐标表示流水施工的持续时间，即施工进度；纵坐标表示开展流水施工的施工段数及编号；斜向线段表示一个施工过程或专业工作队分别投入各个施工段工作的时间和顺序。 （三）网络图 流水施工网络图的表达方式，详见第 14章。图 13-3 垂直指示图表 2.2 流水施工的基本参数流 水 施 工 参 数工艺参数 --------空间参数时间参数施工过程（工序 , 用 n 表示）工作面施工段（ m ）施工层流水节拍（ t ）流水步距（ K ）间歇时间（ tg tz ）搭接时间（ td ）流水工期（ T ）（一）工艺参数：施工过程数 n 在工程项目施工中，施工过程所包含的施工范围可大可小，既可是分项工程或分部工程，也可是单位工程或单项工程。根据工艺性质不同，一般可细分为：1 、制备类施工过程2 、运输类施工过程3 、砌筑安装类施工过程问：施工过程数（ n ）如何确定 ？（二）空间参数1 、工作面 某专业工种在加工建筑产品时所必须具备的活动空间，称为该工种的工作面。它是根据该工种的计划产量定额和安全施工技术规程的要求确定。 它决定了某个专业队伍的人数和机械数的上限，直...
