专用汽车第八章

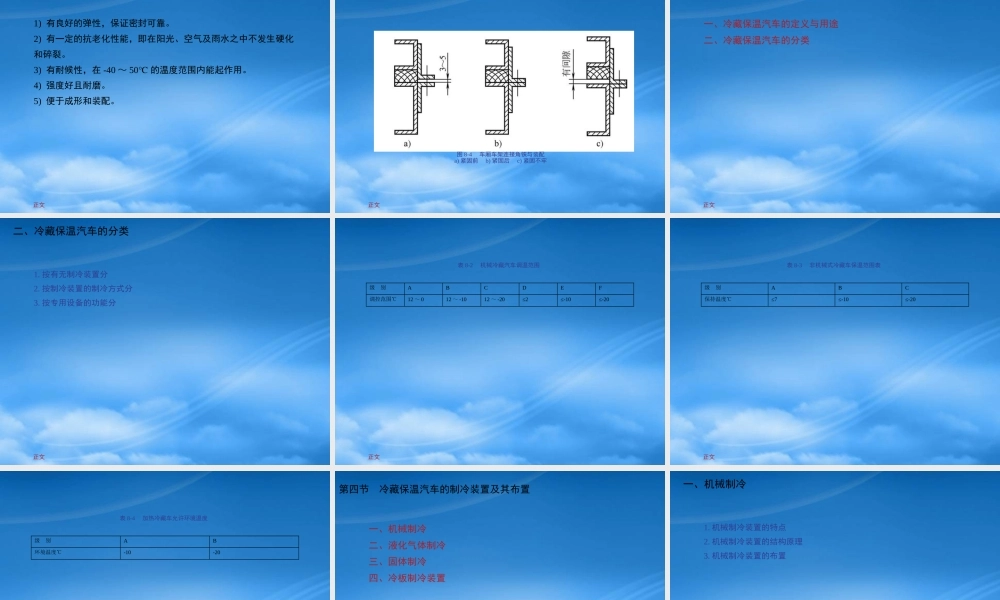

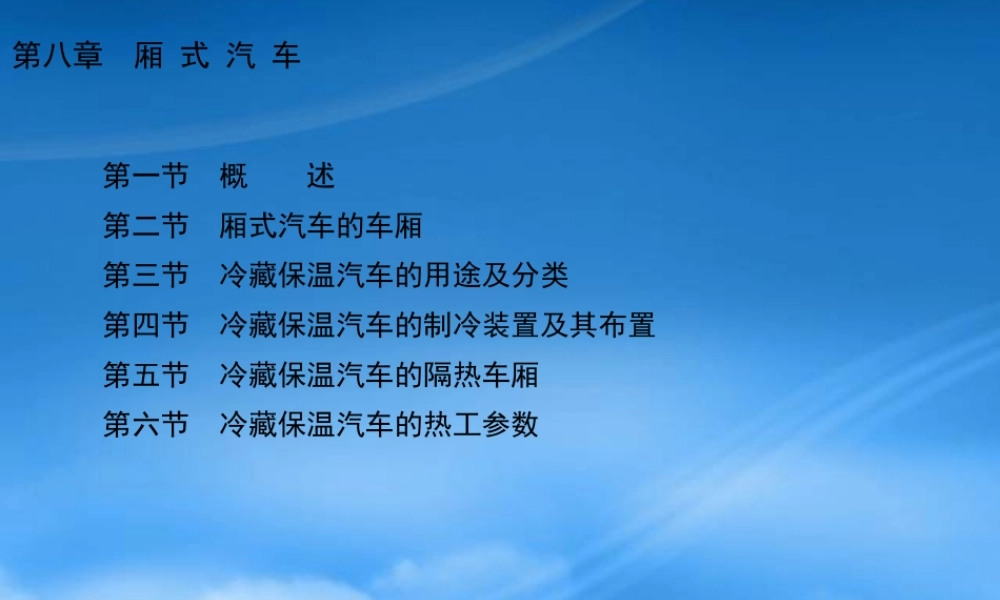

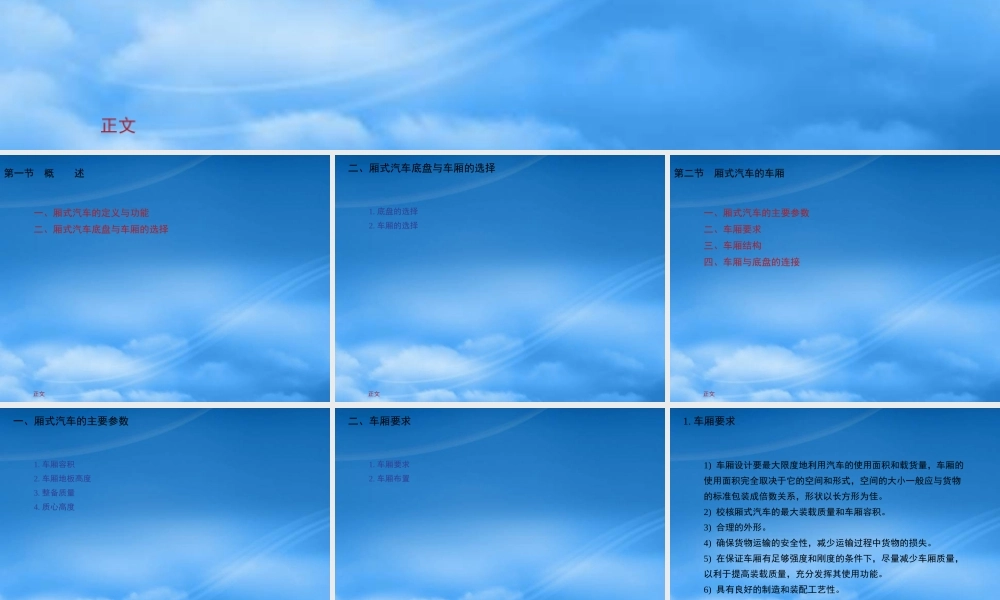

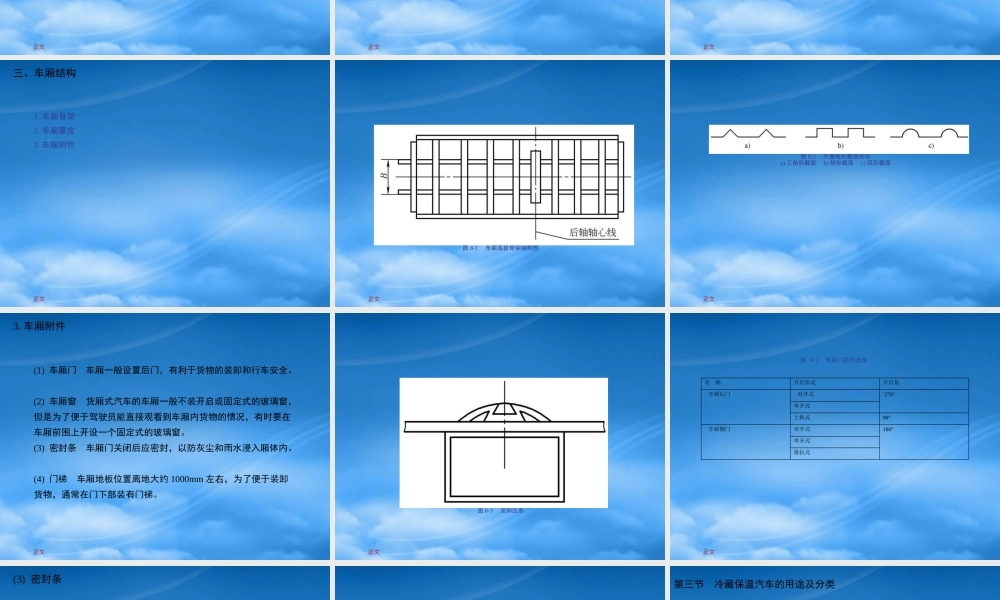

正文第八章 厢 式 汽 车第一节 概 述第二节 厢式汽车的车厢第三节 冷藏保温汽车的用途及分类第四节 冷藏保温汽车的制冷装置及其布置第五节 冷藏保温汽车的隔热车厢第六节 冷藏保温汽车的热工参数正文第一节 概 述一、厢式汽车的定义与功能二、厢式汽车底盘与车厢的选择正文二、厢式汽车底盘与车厢的选择1. 底盘的选择2. 车厢的选择正文第二节 厢式汽车的车厢一、厢式汽车的主要参数二、车厢要求三、车厢结构四、车厢与底盘的连接正文一、厢式汽车的主要参数1. 车厢容积2. 车厢地板高度3. 整备质量4. 质心高度正文二、车厢要求1. 车厢要求2. 车厢布置正文1. 车厢要求1) 车厢设计要最大限度地利用汽车的使用面积和载货量，车厢的使用面积完全取决于它的空间和形式，空间的大小一般应与货物的标准包装成倍数关系，形状以长方形为佳。2) 校核厢式汽车的最大装载质量和车厢容积。3) 合理的外形。4) 确保货物运输的安全性，减少运输过程中货物的损失。5) 在保证车厢有足够强度和刚度的条件下，尽量减少车厢质量，以利于提高装载质量，充分发挥其使用功能。6) 具有良好的制造和装配工艺性。正文三、车厢结构1. 车厢骨架2. 车厢蒙皮3. 车厢附件正文图 8-1 车厢底板骨架结构图正文图 8-2 外蒙板的截面形状a) 三角形截面 b) 矩形截面 c) 弧形截面正文3. 车厢附件(1) 车厢门 车厢一般设置后门，有利于货物的装卸和行车安全。(2) 车厢窗 货厢式汽车的车厢一般不装开启或固定式的玻璃窗，但是为了便于驾驶员能直接观看到车厢内货物的情况，有时要在车厢前围上开设一个固定式的玻璃窗。(3) 密封条 车厢门关闭后应密封，以防灰尘和雨水浸入厢体内。(4) 门梯 车厢地板位置离地大约 1000mm 左右，为了便于装卸货物，通常在门下部装有门梯。正文图 8-3 装饰压条正文表 8-1 车厢门的开启角名 称 开启形式开启角 车厢后门 对开式 270°单开式上掀式90° 车厢侧门对开式180°单开式推拉式正文(3) 密封条 1) 有良好的弹性，保证密封可靠。2) 有一定的抗老化性能，即在阳光、空气及雨水之中不发生硬化和碎裂。3) 有耐候性，在 -40 ～ 50℃ 的温度范围内能起作用。4) 强度好且耐磨。5) 便于成形和装配。正文图 8-4 车厢车架连接角铁与装配a) 紧固前 b) 紧固后 c) 紧固不牢正文第三节 冷藏保温汽车的用途及分类一、冷藏保温汽车的定义与用途二、冷藏保温汽车的分类正文二、冷藏保温汽车的...
