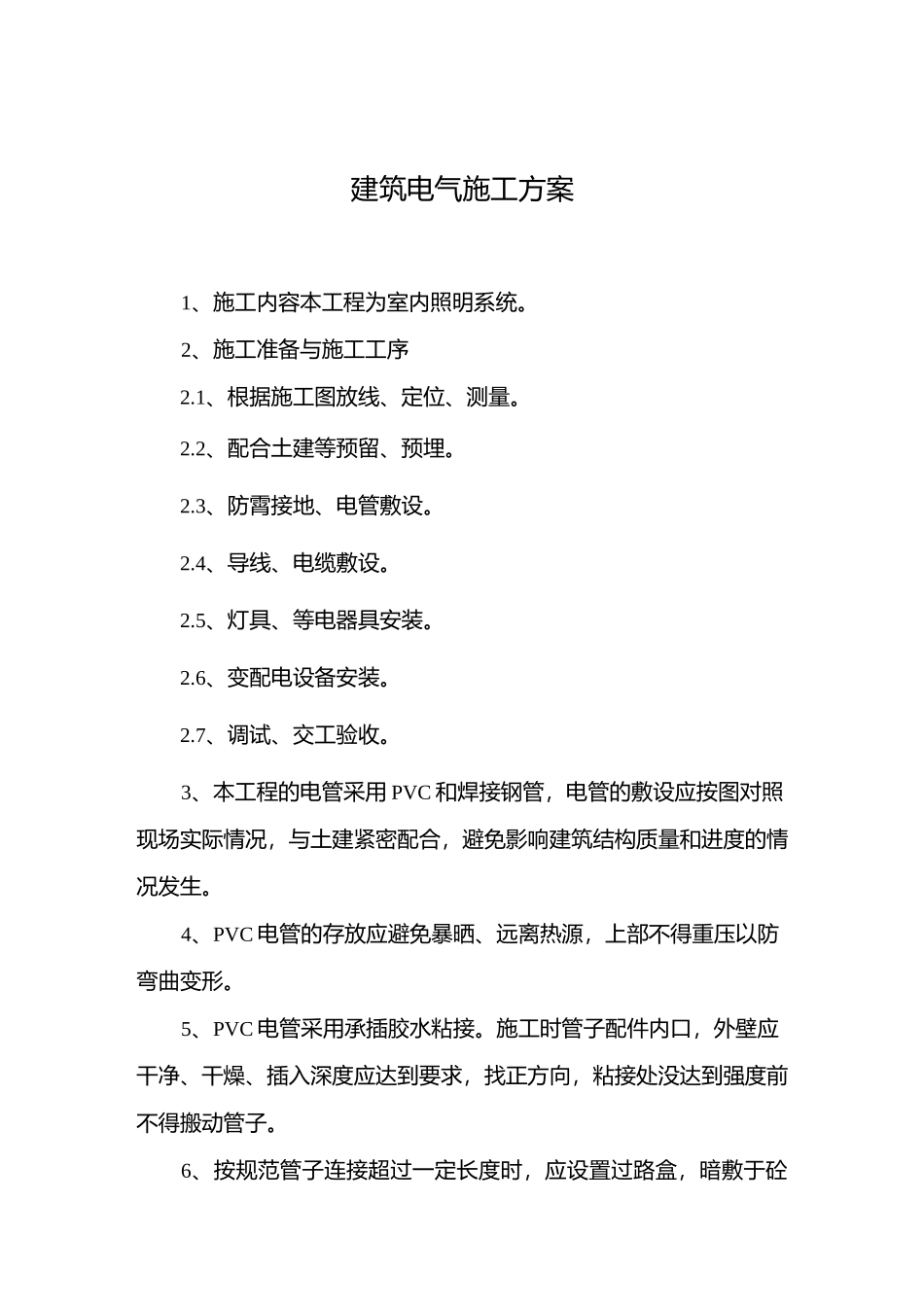

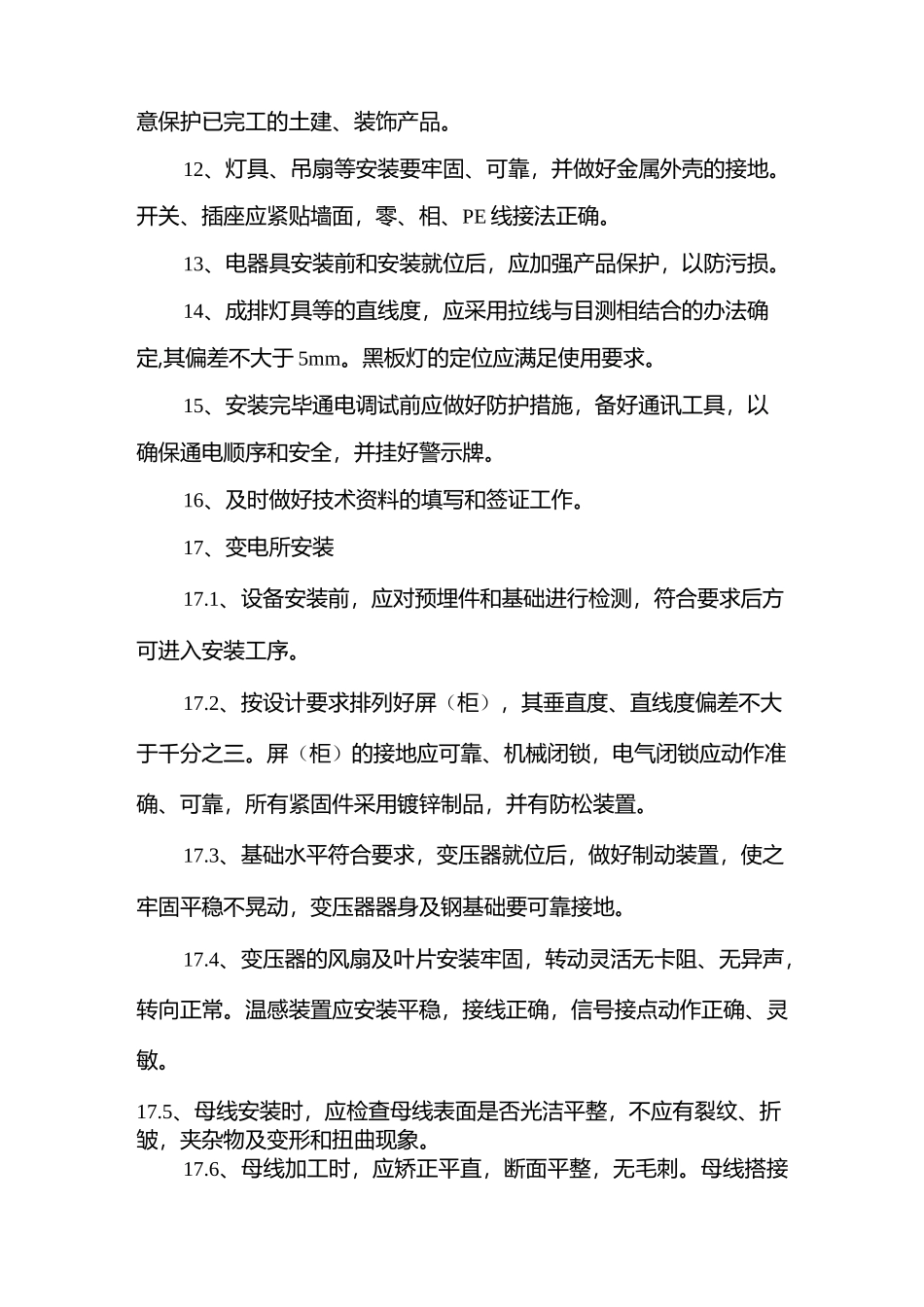

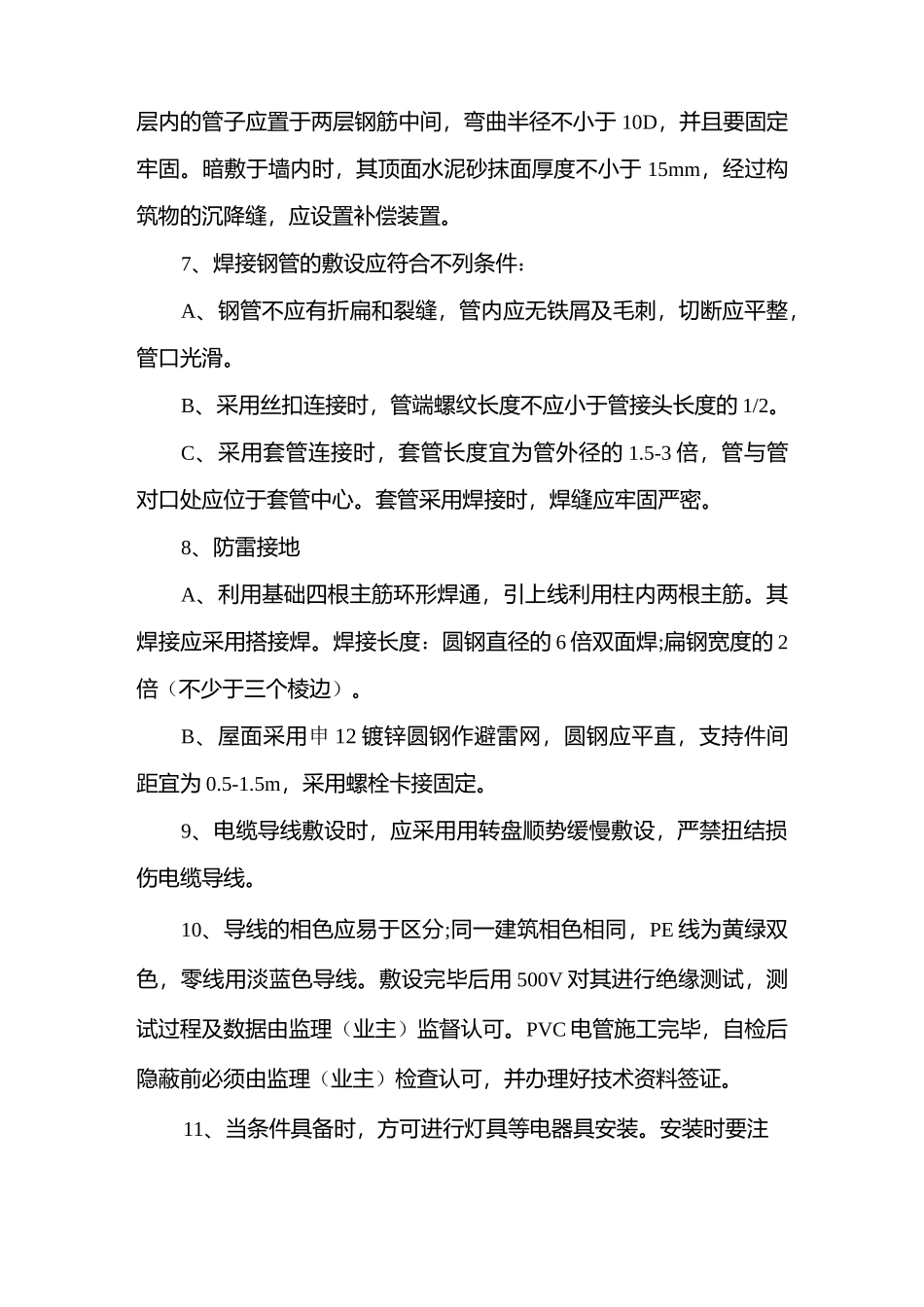

建筑电气施工方案1、施工内容本工程为室内照明系统。2、施工准备与施工工序2.1、根据施工图放线、定位、测量。2.2、配合土建等预留、预埋。2.3、防霄接地、电管敷设。2.4、导线、电缆敷设。2.5、灯具、等电器具安装。2.6、变配电设备安装。2.7、调试、交工验收。3、本工程的电管采用 PVC 和焊接钢管，电管的敷设应按图对照现场实际情况，与土建紧密配合，避免影响建筑结构质量和进度的情况发生。4、PVC 电管的存放应避免暴晒、远离热源，上部不得重压以防弯曲变形。5、PVC 电管采用承插胶水粘接。施工时管子配件内口，外壁应干净、干燥、插入深度应达到要求，找正方向，粘接处没达到强度前不得搬动管子。6、按规范管子连接超过一定长度时，应设置过路盒，暗敷于砼层内的管子应置于两层钢筋中间，弯曲半径不小于 10D，并且要固定牢固。暗敷于墙内时，其顶面水泥砂抹面厚度不小于 15mm，经过构筑物的沉降缝，应设置补偿装置。7、焊接钢管的敷设应符合不列条件：A、钢管不应有折扁和裂缝，管内应无铁屑及毛刺，切断应平整，管口光滑。B、采用丝扣连接时，管端螺纹长度不应小于管接头长度的 1/2。C、采用套管连接时，套管长度宜为管外径的 1.5-3 倍，管与管对口处应位于套管中心。套管采用焊接时，焊缝应牢固严密。8、防雷接地A、利用基础四根主筋环形焊通，引上线利用柱内两根主筋。其焊接应采用搭接焊。焊接长度：圆钢直径的 6 倍双面焊;扁钢宽度的 2倍（不少于三个棱边）。B、屋面采用申 12 镀锌圆钢作避雷网，圆钢应平直，支持件间距宜为 0.5-1.5m，采用螺栓卡接固定。9、电缆导线敷设时，应采用用转盘顺势缓慢敷设，严禁扭结损伤电缆导线。10、导线的相色应易于区分;同一建筑相色相同，PE 线为黄绿双色，零线用淡蓝色导线。敷设完毕后用 500V 对其进行绝缘测试，测试过程及数据由监理（业主）监督认可。PVC 电管施工完毕，自检后隐蔽前必须由监理（业主）检查认可，并办理好技术资料签证。11、当条件具备时，方可进行灯具等电器具安装。安装时要注意保护已完工的土建、装饰产品。12、灯具、吊扇等安装要牢固、可靠，并做好金属外壳的接地。开关、插座应紧贴墙面，零、相、PE 线接法正确。13、电器具安装前和安装就位后，应加强产品保护，以防污损。14、成排灯具等的直线度，应采用拉线与目测相结合的办法确定,其偏差不大于 5mm。黑板灯的定位应满足使用要求。15、安装完毕通电调试前应做好防护措施，备好通讯工具，以确保通...
