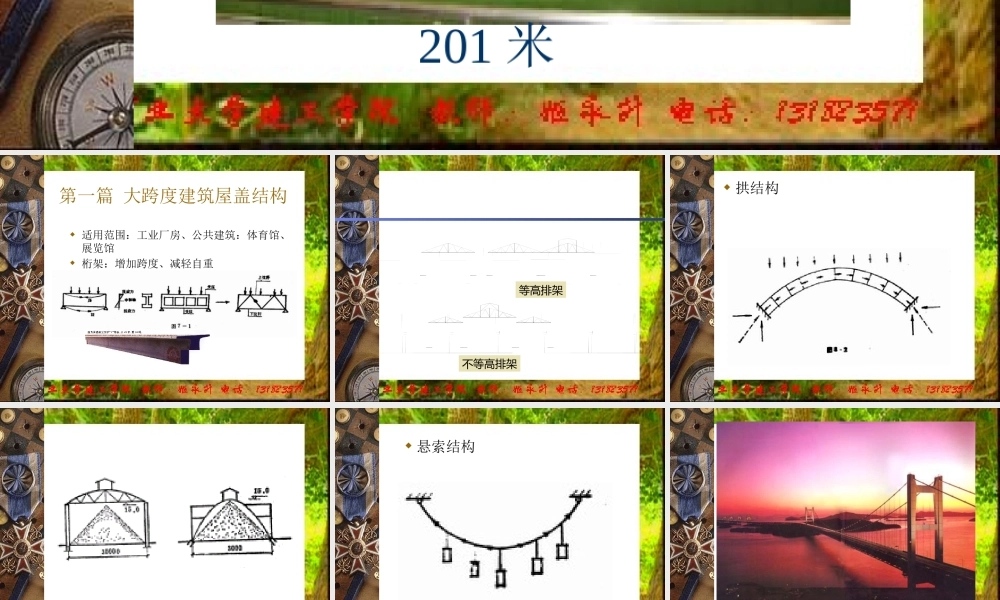

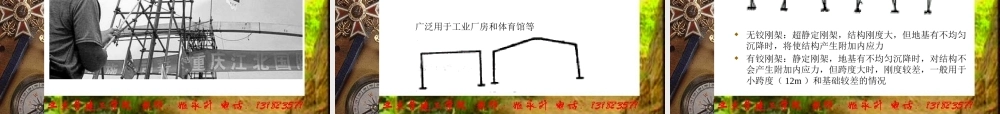

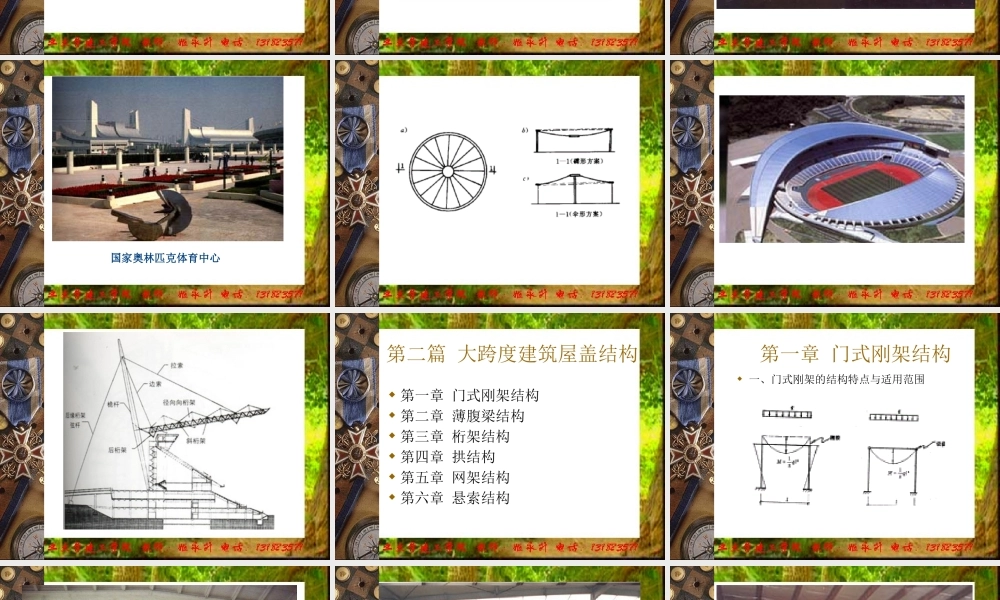

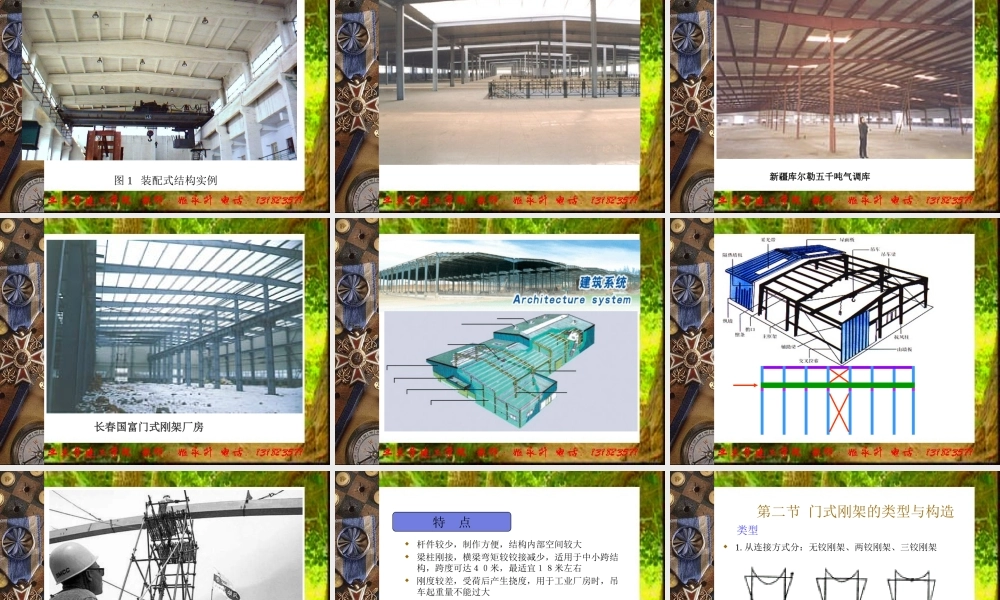

201 米 第一篇 大跨度建筑屋盖结构第一篇 大跨度建筑屋盖结构 适用范围：工业厂房、公共建筑：体育馆、展览馆 桁架：增加跨度、减轻自重等高排架不等高排架 拱结构 悬索结构国家奥林匹克体育中心 第二篇 大跨度建筑屋盖结构 第一章 门式刚架结构 第二章 薄腹梁结构 第三章 桁架结构 第四章 拱结构 第五章 网架结构 第六章 悬索结构第一章 门式刚架结构 一、门式刚架的结构特点与适用范围图 1 装配式结构实例 新疆库尔勒五千吨气调库 长春国富门式刚架厂房 杆件较少，制作方便，结构内部空间较大 梁柱刚接，横梁弯矩较铰接减少，适用于中小跨结构，跨度可达４０米，最适宜１８米左右 刚度较差，受荷后产生挠度，用于工业厂房时，吊车起重量不能过大特 点广泛用于工业厂房和体育馆等第二节 门式刚架的类型与构造 1. 从连接方式分：无铰刚架、两铰刚架、三铰刚架 无铰刚架：超静定刚架，结构刚度大，但地基有不均匀沉降时，将使结构产生附加内应力 有铰刚架：静定刚架，地基有不均匀沉降时，对结构不会产生附加内应力，但跨度大时，刚度较差，一般用于小跨度（ 12m ）和基础较差的情况类型 铰接时，刚架横梁弯矩较大，梁截面大些 ，柱一般做成变截面，基础较小 固结时，梁截面较小 ，柱为不变截面，基础较大 2. 从外形分：水平横梁式、折线横梁式 3. 从跨数分： 纵向柱距：６米 横向跨度：３米的倍数，如２４米、２７米 h/L:h 减小将使推力增大， 三铰刚架： h ＞ L 两铰刚架： L 稍大于 h构造横梁的连接柱与基础的铰接第三节 预应力刚架结构 柱为变截面结构，梁为箱形截面，预应力钢筋采用高强度钢丝束第二章 薄腹梁结构 第一节 薄腹梁的优缺点和运用范围第二章 薄腹梁结构 第一节 薄腹梁的优缺点和运用范围图 1 装配式结构实例混凝土柱截面设计平腹杆斜腹杆NoImageNoImage 优点：制作、构造、吊装及设计较简单，侧向刚度大，可以降低厂房的高度和不需设置屋面支撑 缺点：自重较大 适用跨度： 普通钢筋混凝土薄腹梁为６～１２ｍ 预应力时为１２～１８ｍ第二节 薄腹梁的设计要点和大致尺寸 梁端部高度：一般不小于６０ｃｍ 双坡度的屋面坡度： 1/8~1/12 梁截面高度：单坡梁 h=(1/18~1/12)l 双坡梁h=(1/14~1/6)l梁腹厚度： 6~10cm第三章 桁架结构 第一节 桁架的结构特点与优缺...
