塑胶产品不良现象判定教材

塑胶产品不良现象判定教材塑胶产品不良现象判定教材塑胶产品不良现象判定教材塑胶产品不良现象判定教材塑胶产品不良现象判定教材

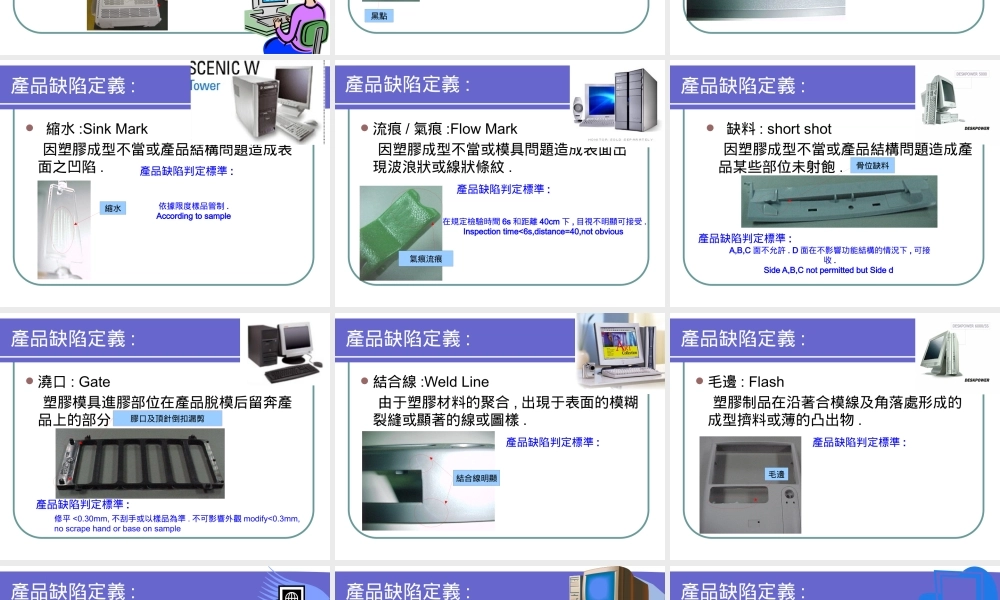

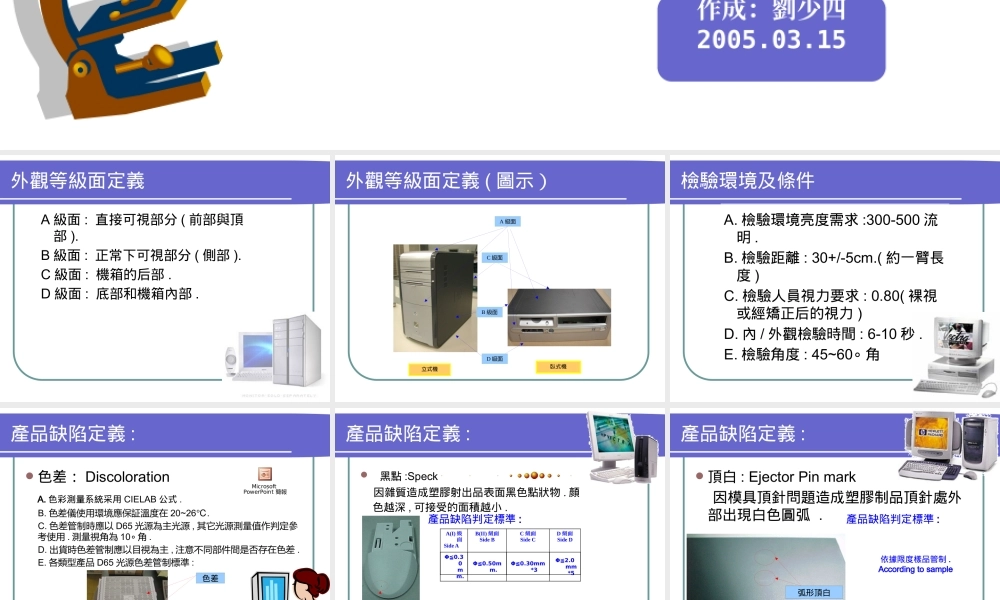

塑膠產品不良識別與判定標準作成:劉少四2005.03.15外觀等級面定義A 級面 : 直接可視部分 ( 前部與頂部 ).B 級面 : 正常下可視部分 ( 側部 ).C 級面 : 機箱的后部 .D 級面 : 底部和機箱內部 .外觀等級面定義 ( 圖示)立式機臥式機A 級面B 級面C 級面D 級面檢驗環境及條件 A. 檢驗環境亮度需求 :300-500 流明 .B. 檢驗距離 : 30+/-5cm.( 約一臂長度 )C. 檢驗人員視力要求 : 0.80( 裸視或經矯正后的視力 )D. 內 / 外觀檢驗時間 : 6-10 秒 .E. 檢驗角度 : 45~60∘ 角產品缺陷定義 : 色差: Discoloration A. 色彩測量系統采用 CIELAB 公式 . B. 色差儀使用環境應保証溫度在 20~26. ℃ C. 色差管制時應以 D65 光源為主光源 , 其它光源測量值作判定參考使用 . 測量視角為 10∘ 角 . D. 出貨時色差管制應以目視為主 , 注意不同部件間是否存在色差 . E. 各類型產品 D65 光源色差管制標準 : Microsoft PowerPoint 簡報色差產品缺陷定義 :  黑點 :Speck 因雜質造成塑膠射出品表面黑色點狀物 . 顏色越深 , 可接受的面積越小 . A(I) 級 面Side A B(II) 級面Side BC 級面Side CD 級面Side D黑點產品缺陷判定標準 :Φ≦0.30mm.Φ≦0.50mm.Φ≦0.30mm*3Φ≦2.0mm*5產品缺陷定義 : 頂白 : Ejector Pin mark 因模具頂針問題造成塑膠制品頂針處外 部出現白色圓弧 .弧形頂白產品缺陷判定標準 :依據限度樣品管制 . According to sample 產品缺陷定義 : 縮水 :Sink Mark 因塑膠成型不當或產品結構問題造成表面之凹陷 . 縮水產品缺陷判定標準 :依據限度樣品管制 . According to sample 產品缺陷定義 : 流痕 / 氣痕 :Flow Mark 因塑膠成型不當或模具問題造成表面出現波浪狀或線狀條紋 . 氣痕流痕產品產品缺陷判定標準 :在規定檢驗時間 6s 和距離 40cm 下 , 目視不明顯可接受 .Inspection time<6s,distance=40,not obvious 產品缺陷定義 : 缺料 : short shot 因塑膠成型不當或產品結構問題造成產品某些部位未射飽 . 骨位缺料產品缺陷判定標準 :A,B,C 面不允許 . D 面在不影響功能結構的情況下 , 可接收 .Side A,B,C not permitted but Side d 產品缺陷定義 : 澆口 : Gate 塑膠模具進膠部位在產品脫模后留奔產品上的部分 . 膠口及頂針倒扣漏剪產品缺陷判定...
