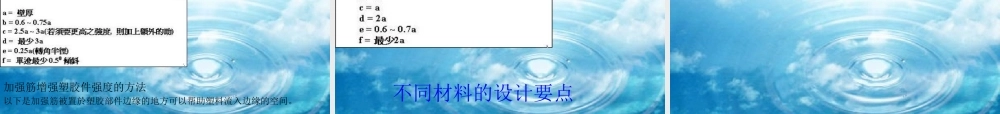

塑胶产品设计 宏利研發 \ 張彬釧•1. 目前市面上得产品设计所具备的大致要素 :•⑴ 外观需具备国际市场的审美感……… .. 美观•⑵ 产品要具极强的实用价值…………… .. 实用•⑶ 产品要人性化………………………… .. 人性化•⑷ 产品易成型 , 易加工…………………… .. 易加工•2. 目 前 世 面 上 所 用 的 产 品 设 计 的 软 件 (PRO-E/UG/CAD/3DMX……)•3. 塑胶材料的特性及认识•( 具体请见‘‘塑胶材料特性” )(“ 塑胶材料然绕状态”及特性对照表 )•4. 综合以上将结合现在市场非常活跃的手机范例看看塑胶件的结构设计要素 :产品结构设计准则 -- 支柱设计 基本设计守则 支柱突出胶料壁厚是用以装配产品、隔开物件及支撑承托其他零件之用。空心的支柱可以用来嵌入件、收紧螺丝等。这些应用均要有足够强度支持压力而不致於破裂。 支柱尽量不要单独使用,应尽量连接至外壁或与加强筋一同使用,目的是加强支柱的强度及使胶料流动更顺畅。此外,因过高的支柱会导致塑胶部件成型时困气,所以支柱高度一般是不会超过支柱直径的两倍半。加强支柱的强度的方法”尤其是远离外壁的支柱,除了可使用加强筋外,三角加强块” Gusset plate的使用亦十分常见。 一个品质好的螺丝 / 支柱设计组合是取决於螺丝的机械特性及支柱孔的设计,一般塑胶产品的料厚尺寸是不足以承受大部份紧固件产生的应力。固此,从装配的考虑来看,局部增加胶料厚度是有需要的。但是,这会引致不良的影响,如形成缩水痕、空穴、或增加内应力。因此,支柱的导入孔及穿孔”避空孔的位置应与产品外壁保持一段距离。支柱可远离外壁独立而处或使用加强筋连接外壁,後者不但增加支柱的强度以支撑更大的扭力及弯曲的外力,更有助胶料填充及减少因困气而出现烧焦的情况。同样理由,远离外壁的支柱亦应辅以三角加强块,三角加强块对改善薄壁支柱的胶料流动特别适用 . 收缩痕的大小取决於胶料的收缩率、成型工序的叁数控制、模具设计及产品设计。使用过短的哥针、增加底部弧度尺寸、加厚的支柱壁或外壁尺寸均不利於收缩痕的减少;不幸地,支柱的强度及抵受外力的能力却随着增加底部弧度尺寸或壁厚尺寸而增加。因此,支柱的设计须要从这两方面取得平衡. 1) 支柱位置 2) 支柱设计 不同材料的设计要点 ABS 一般来说,支柱的外径是内径的两倍已足够。有时这种方式结果支柱壁厚等於或超过胶料厚度而增加物料重量和在表面产生缩水...
