基站空调系列产品相关知识培训课程VIP专享

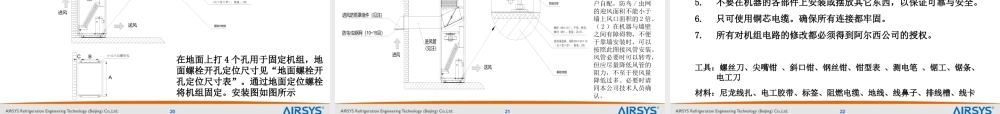

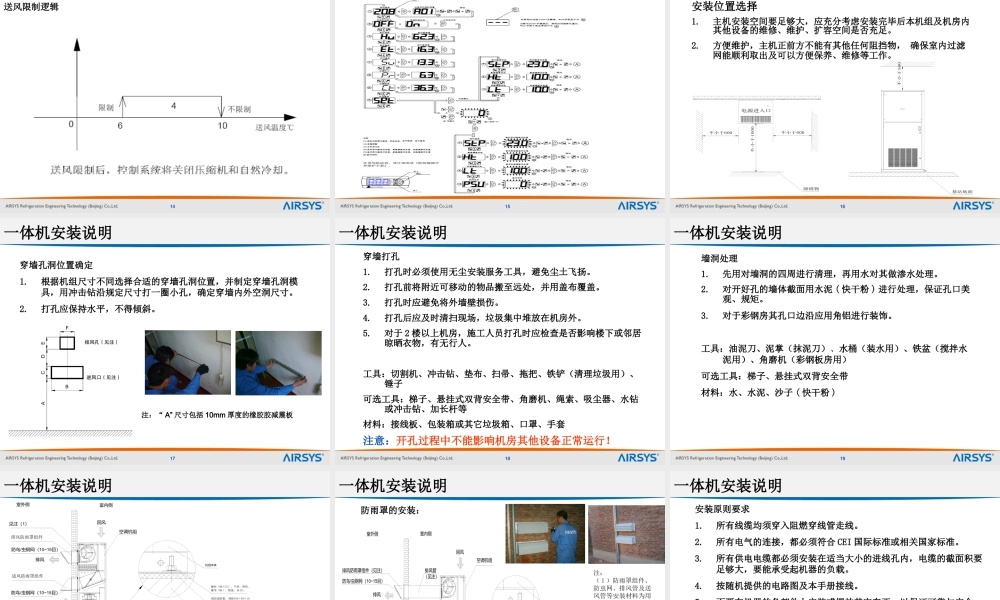

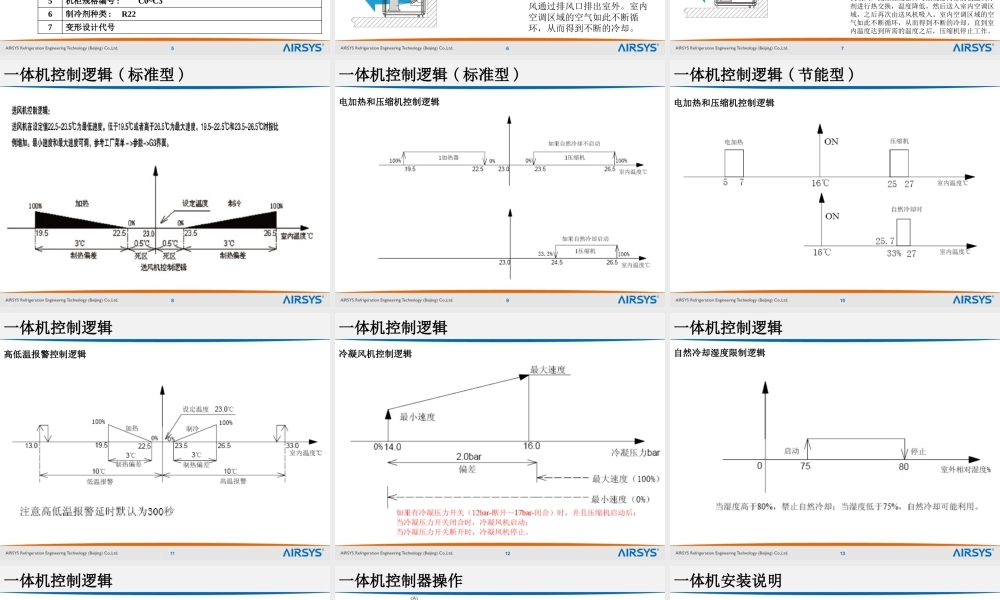

基站空调系列产品相关知识培训客户服务部 技术部 21 、基站一体机组产品介绍2 、基站一体机组型号识别3 、基站一体机组工作原理培训内容4 、基站一体机组控制逻辑5 、基站一体机组安装说明3产品介绍4基站产品FCB 通风室内一体电池仓分体机组一体机组室外一体分体机组一体机组室外一体室内一体室外一体室内分体产品介绍5一体机型号识别室内机型号： MOBLLECOOL/ INDOOR DL. 5E1 C2 R22型号解释如下：MOBILECOOL/ INDOORDL5E1C2R22X12345671产品系列名称 : MOBILECOOL/ INDOOR 可简写为 M/ID2送风方式 : DL: 置换送风 Ｏ : 上送风 Ｕ : 下送风，其中如果是“ DL” 方式，可省略不写3名义制冷量 : 5: 制冷量 5kW4压缩机类型和数量 : E1 ： 1 个全封闭压缩机，可省略不写； E2 ： 2 个全封闭压缩机5机柜规格编号 : C0~C36制冷剂种类 : R227变形设计代号6一体机工作原理（自然冷却）自然冷却工作原理：当机组满足自然冷却的工作条件时，控制系统将电动风阀切换到自然冷却位置，从而启动自然冷却。室外新风（冷空气）由送风机吸入室内，使室内空气得到冷却，同时室内回风通过排风口排出室外。室内空调区域的空气如此不断循环，从而得到不断的冷却。 本机组由自然冷却制冷系统和压缩式机械制冷系统以及控制系统三大基本部分组成，并由控制系统来控制和协调机组实现自然冷却和机械制冷（如下图所示）。 7一体机工作原理（机械冷却）机械冷却工作原理：当机组满足机械制冷的条件时，控制系统将电动风阀切换到机械制冷位置，从而启动机械制冷。压缩机将蒸发器内部的低温低压的制冷剂气体吸入，然后压缩成高温高压的制冷剂气体，高温高压的制冷剂气体进入冷凝器之内，与室外空气（室外空气通过冷凝风机强制流动）进行热交换，将制冷剂中的热量排放到室外空气之中，排出热量后的制冷剂在冷凝器中被冷凝成制冷剂液体，然后从冷凝器中流出，到达膨胀阀；通过膨胀阀的节流作用，高温高压的制冷剂液体，变成低温低压的制冷剂液体与气体的混合物，然后进入到蒸发器内部，低温的制冷剂与流过蒸发器的空气进行热交换，吸热蒸发成制冷剂气体；同时流过蒸发器的空气温度被降低。蒸发器中的制冷剂气体被再次吸入到压缩机内压缩、排出到冷凝器，如此不断循环；室内的空气由机组内的送风机吸入，流经蒸发器并与蒸发器内部的低温制冷剂进行热交换，温度降低，然后送入室内空调区域，之后再次由送风机吸入。室内空调区域的...
