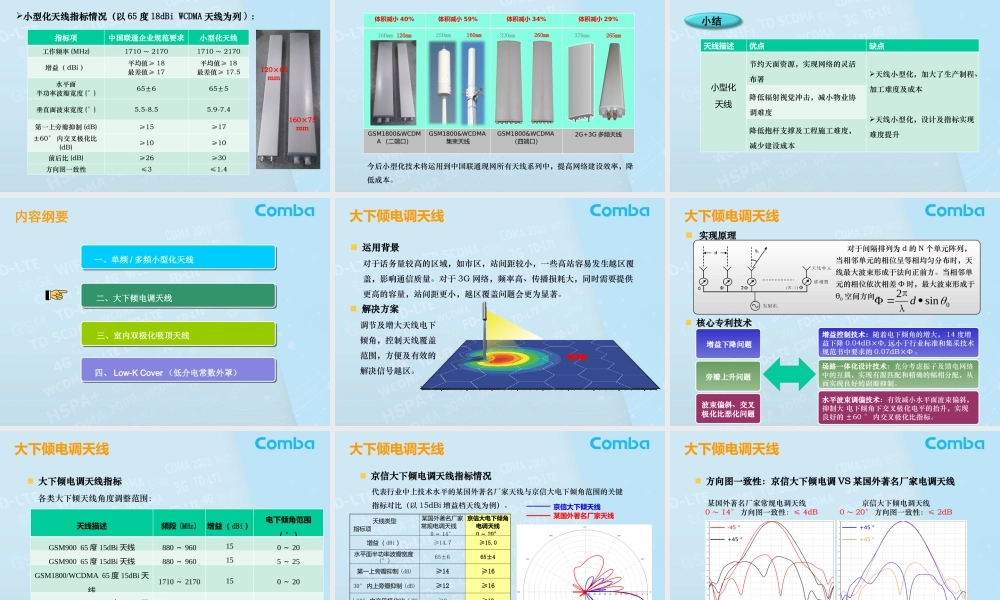

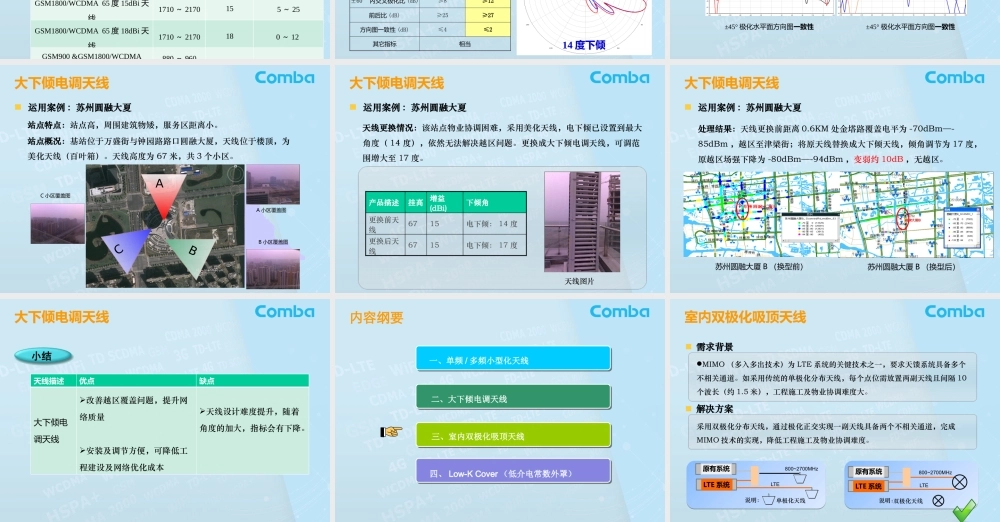

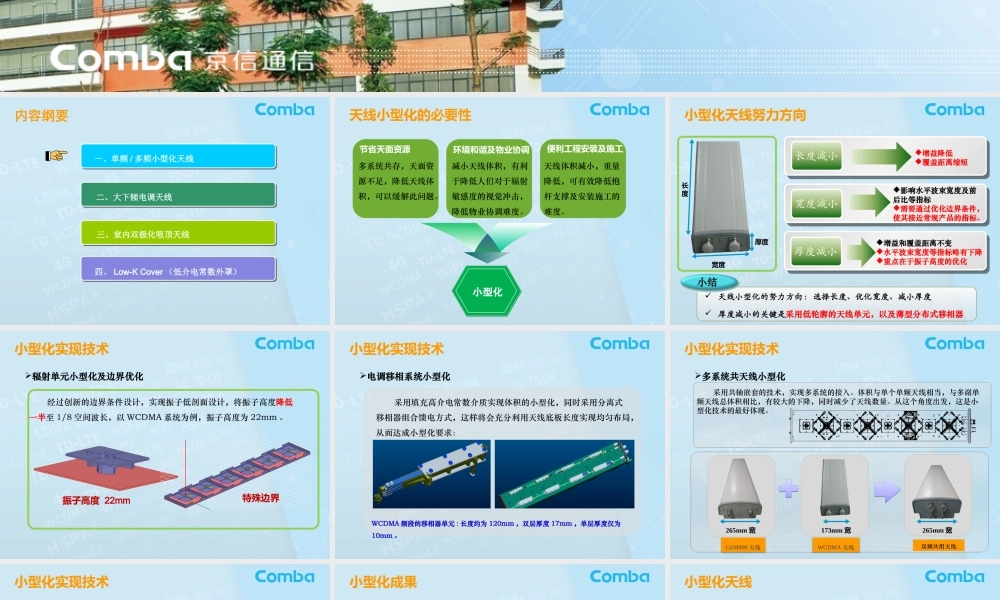

基站天线新产品新技术介绍京信通信系统（中国）有限公司2012 年 11 月一、单频 / 多频小型化天线三、室内双极化吸顶天线四、 Low-K Cover （低介电常数外罩） 内容纲要二、大下倾电调天线天线小型化的必要性节省天面资源多系统共存，天面资源不足，降低天线体积，可以缓解此问题。环境和谐及物业协调减小天线体积，有利于降低人们对于辐射敏感度的视觉冲击，降低物业协调难度。便利工程安装及施工天线体积减小，重量降低，可有效降低抱杆支撑及安装施工的难度。小型化长度减小增益降低覆盖距离缩短小型化天线努力方向影响水平波束宽度及前后比等指标需要通过优化边界条件，使其接近常规产品的指标。增益和覆盖距离不变水平波束宽度等指标略有下降重点在于振子高度的优化 天线小型化的努力方向 : 选择长度、优化宽度、减小厚度 厚度减小的关键是采用低轮廓的天线单元，以及薄型分布式移相器小结宽度长度厚度宽度减小厚度减小小型化实现技术辐射单元小型化及边界优化 经过创新的边界条件设计，实现振子低剖面设计，将振子高度降低一半至 1/8 空间波长，以 WCDMA 系统为例，振子高度为 22mm 。振子高度 22mm特殊边界 采用填充高介电常数介质实现体积的小型化，同时采用分离式移相器组合馈电方式，这样将会充分利用天线底板长度实现均匀布局，从而达成小型化要求：WCDMA 频段的移相器单元 : 长度约为 120mm ，双层厚度 17mm ，单层厚度仅为10mm 。小型化实现技术电调移相系统小型化 采用共轴嵌套的技术，实现多系统的接入。体积与单个单频天线相当，与多副单频天线总体积相比，有较大的下降，同时减少了天线数量。从这个角度出发，这是小型化技术的最好体现。GSM900 天线WCDMA 天线双频共用天线265mm 宽173mm 宽265mm 宽小型化实现技术多系统共天线小型化指标项中国联通企业规范要求小型化天线工作频率 (MHz)1710 ～ 21701710 ～ 2170增益（ dBi ）平均值≥ 18最差值≥ 17平均值≥ 18最差值≥ 17.5水平面半功率波瓣宽度 (°)65±665±5垂直面波束宽度 (°)5.5-8.55.9-7.4第一上旁瓣抑制 (dB)≥15≥17±60° 内交叉极化比(dB)≥10≥10前后比 (dB)≥26≥30方向图一致性≤3≤1.4小型化天线指标情况（以 65 度 18dBi WCDMA 天线为列 ) ：小型化实现技术160×75mm120×60mm小型化成果体积减小 40%体积减小 59%体积减小 34%体积减小 29%GSM1800&WCDMA （二端口）...
