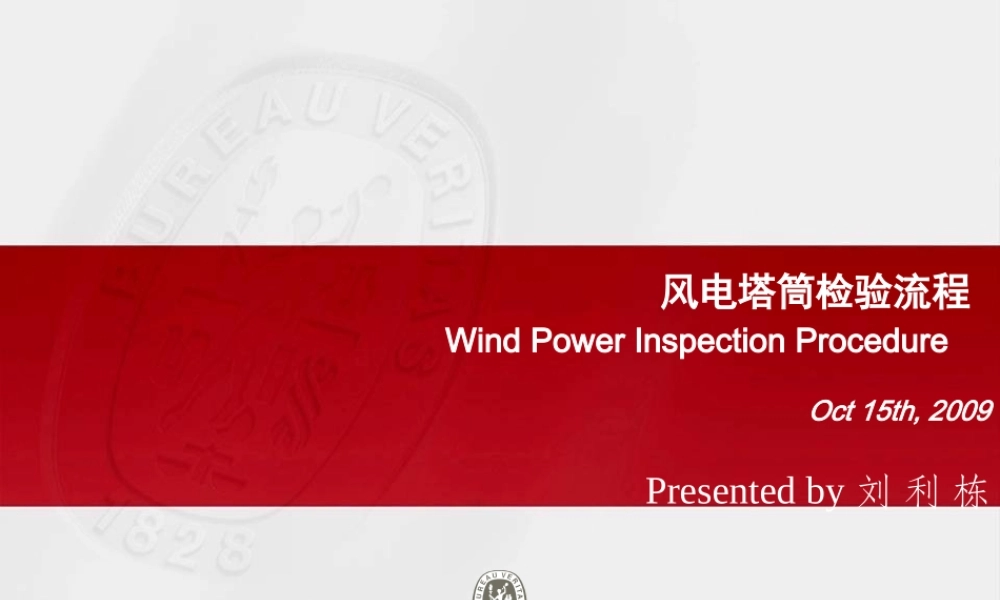

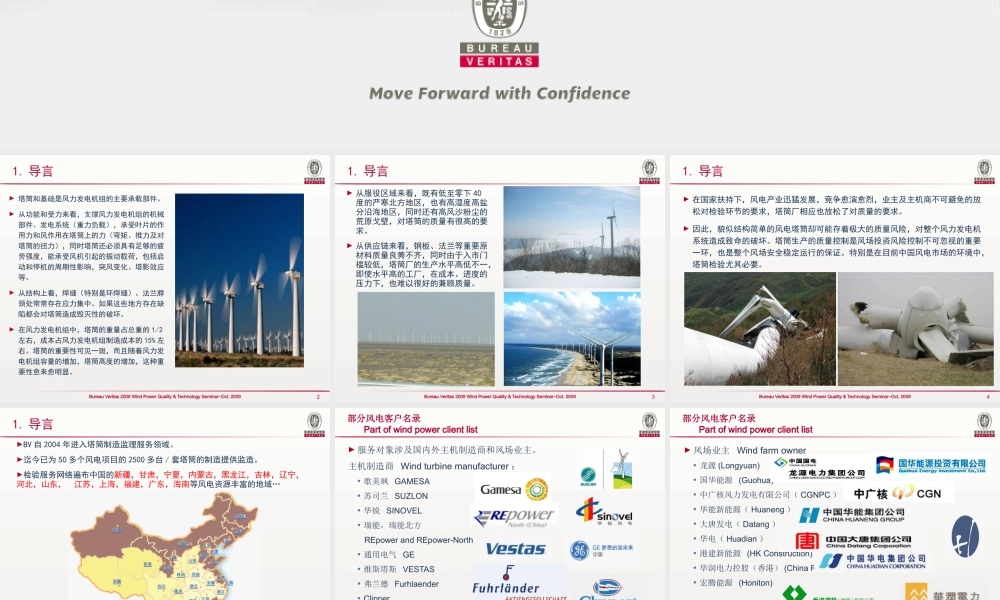

风电塔筒检验流程Wind Power Inspection Procedure Oct 15th, 2009 Presented by 刘 利 栋2Bureau Veritas 2009 Wind Power Quality & Technology Seminar–Oct. 20091. 导言► 塔筒和基础是风力发电机组的主要承载部件。► 从功能和受力来看，支撑风力发电机组的机械部件、发电系统（重力负载），承受叶片的作用力和风作用在塔筒上的力（弯矩、推力及对塔筒的扭力），同时塔筒还必须具有足够的疲劳强度，能承受风机引起的振动载荷，包括启动和停机的周期性影响，突风变化、塔影效应等。► 从结构上看，焊缝（特别是环焊缝）、法兰脖颈处常常存在应力集中。如果这些地方存在缺陷都会对塔筒造成毁灭性的破坏。► 在风力发电机组中，塔筒的重量占总重的 1/2左右，成本占风力发电机组制造成本的 15% 左右。塔筒的重要性可见一斑，而且随着风力发电机组容量的增加，塔筒高度的增加，这种重要性愈来愈明显。3Bureau Veritas 2009 Wind Power Quality & Technology Seminar–Oct. 20091. 导言► 从服役区域来看，既有低至零下 40度的严寒北方地区，也有高湿度高盐分沿海地区，同时还有高风沙粉尘的荒原戈壁，对塔筒的质量有很高的要求。► 从供应链来看，钢板、法兰等重要原材料质量良莠不齐，同时由于入市门槛较低，塔筒厂的生产水平高低不一，即使水平高的工厂，在成本、进度的压力下，也难以很好的兼顾质量。4Bureau Veritas 2009 Wind Power Quality & Technology Seminar–Oct. 20091. 导言► 在国家扶持下，风电产业迅猛发展，竞争愈演愈烈，业主及主机商不可避免的放松对检验环节的要求，塔筒厂相应也放松了对质量的要求。► 因此，貌似结构简单的风电塔筒却可能存着极大的质量风险，对整个风力发电机系统造成致命的破坏。塔筒生产的质量控制是风场投资风险控制不可忽视的重要一环，也是整个风场安全稳定运行的保证。特别是在目前中国风电市场的环境中，塔筒检验尤其必要。5Bureau Veritas 2009 Wind Power Quality & Technology Seminar–Oct. 20091. 导言►BV 自 2004 年进入塔筒制造监理服务领域。►迄今已为 50 多个风电项目的 2500 多台 / 套塔筒的制造提供监造。►检验服务网络遍布中国的新疆，甘肃，宁夏，内蒙古，黑龙江，吉林，辽宁，河北，山东， 江苏，上海，福建，广东，海南等风电资源丰富的地域…6Bureau Veritas 2009 Wind Power Quality & Tech...
